Paso 2: Sistemas de iluminación

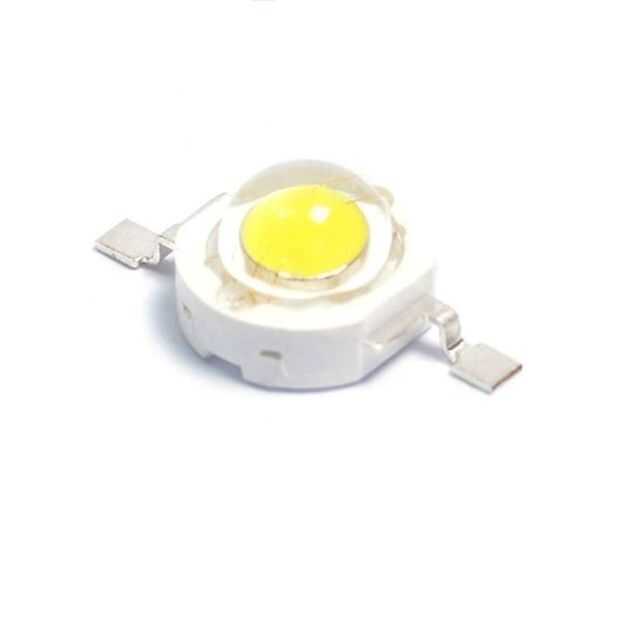

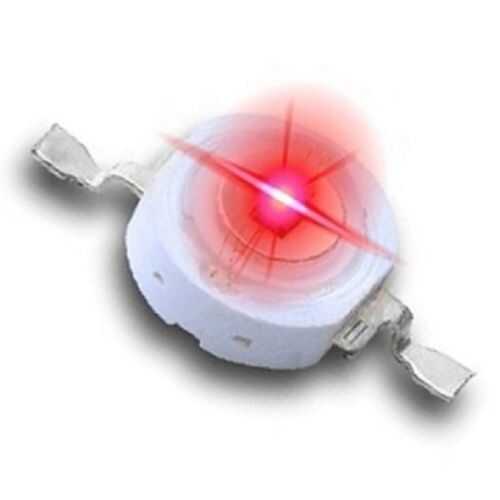

Para iluminar las plantas utilizamos dos grupos de LEDs de 1W: en un grupo hay tres LEDs blancos, en el otro grupo hay tres LEDs rojos. Por lo que podemos regular la intensidad de la luz y sus componentes blancos y rojos (según la temporada artificial y la hora del día).

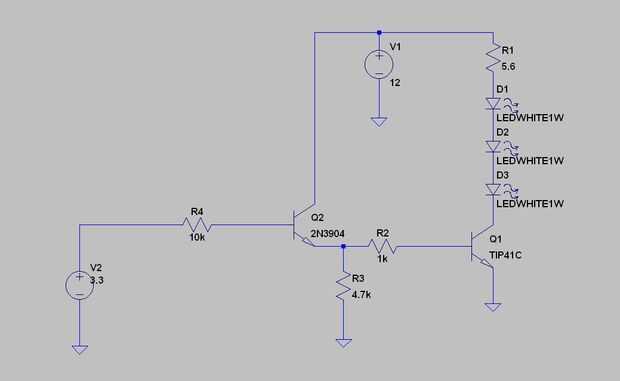

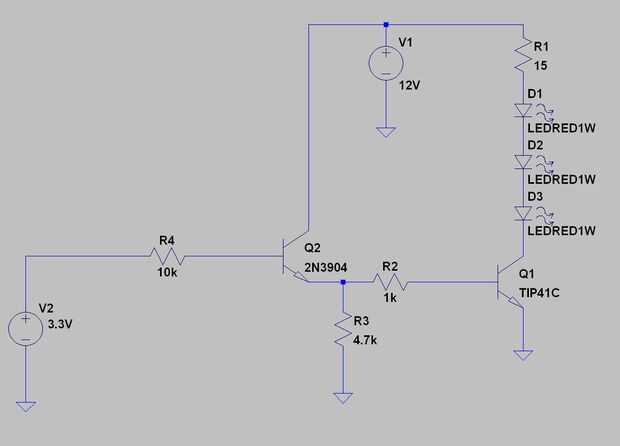

El valor máximo de corriente por cada LED debe ser 350mA. Este valor es demasiado alto para las salidas digitales del Linkit así que tenemos que utilizar un circuito más complejo del driver con dos transistores (recordemos que uno de Linkit voltaje de la salida digital es 3.3V con 3mA máximo). Hay dos circuitos de controlador independiente: uno para el LED blanco y el otro uno de los LEDs rojos.
Cada circuito es conducido por una señal PWM de salida digital de un uno de Linkit (así que usamos dos salidas digitales independientes).
Las señales PWM regulan la intensidad de la luz roja y blanca por su ciclo de deber.
La máxima absorción de corriente de la entrada del circuito es de 6.3uA (a 3, 3V).
Cómo calcular el valor de R1
Suponiendo:
- Vcc = 12V
- Vcesatq1 = 0.5V (voltaje de saturación entre colector y emisor del transistor Q1)
- Vfled = 3.2V (caída de tensión de cada LED blanco, mientras que es 2.4V para cada LED rojo)
- Ifled = 0,35
Tenemos
R1 = [Vcc - (3 * Vfled + Vcesatq1)] / Ifled = [12V - (3 * 3, 2V + 0.5V)] / 0,35 = 5.43 Ω.
El valor de resistencia estándar más cercano es Ω 5.6.
Si desea aumentar el número de LEDs, puede agregar otras ramas paralelas (cada rama tiene tres LEDs conectados en serie y una resistencia). Por supuesto, estas ramas aumentan la absorción de corriente (cada rama absorbe 350mA) de la fuente de alimentación. Por ejemplo, si usted tiene tres ramas (9 LEDs), la absorción de corriente es 3 * 0,35 = 1.05A.
Nota: montar los LEDs en un disipador de calor para disipar el gran calor generado.
