Paso 4: El proyecto completo

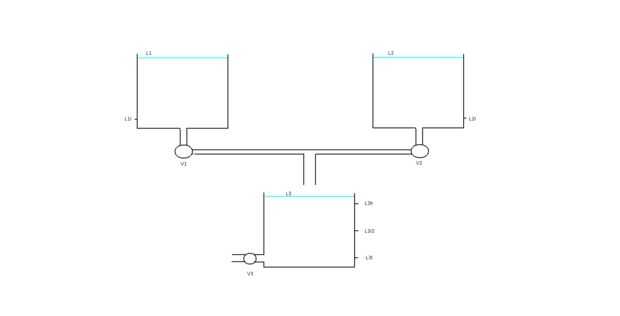

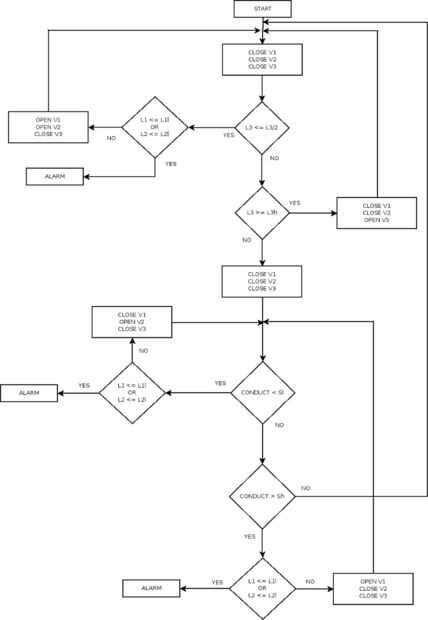

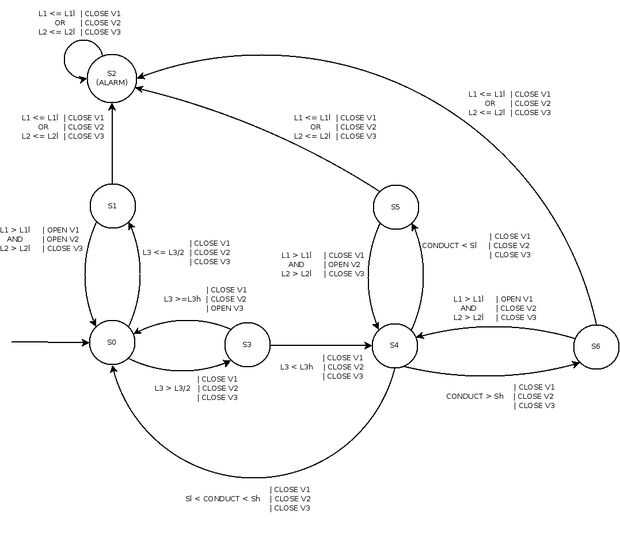

En el último paso se muestra el proyecto completo. Usted puede encontrar el esquema de cableado de Fritzing en un paso anterior. En el lado izquierdo es el sistema de iluminación con los diodos y los transistores. En el centro existen los reguladores de tensión y los sensores (de temperatura y humedad, para los niveles de tanque y para conductividad). En el lado derecho es el sistema de conducción de las válvulas de solenoide (con el transistor y los relés). El sistema de control de válvulas de solenoide se representa en el diagrama de flujo adjunto. Con este flujo de trabajo que podemos controlar las válvulas de solenoide para ajustar la proporción exacta entre el agua y la solución nutritiva. Contiene algún cheque que inhiben el sistema cuando el depósito de agua y el tanque de solución nutriente están casi vacíos. Cuando la solución se diluye poco (conductividad > Sh) se abre la electroválvula del tanque de agua mientras que cuando la solución se diluye demasiado (conductividad < Sl) se abre la electroválvula del tanque de solución nutritiva. Cuando estos dos tanques están casi vacíos, el sistema cierra las válvulas de solenoide y enviar una alarma mediante un SMS. Cuando el nivel del tanque de la planta es demasiado alto, el sistema abrirá la electroválvula correspondiente. Desde el diagrama de flujo fue derivado el correspondiente esquema de máquina de estado finito (véase imagen) utilizado en el bosquejo.
