Un simple 4 - fuente de corriente ajustable de canal (5 / 6 paso)

Paso 5: Agregar la fuente de alimentación AC-DC y acabado de la caja

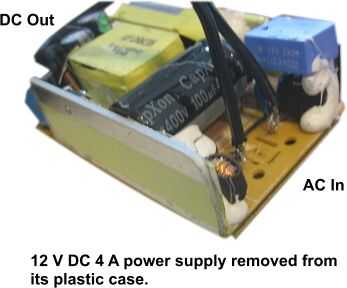

1. Retirar la fuente de alimentación AC-DC de su caja (creo que era por un escáner). Quitar la toma de corriente AC que fue unido a la Junta de suministro de energía calentando los pasadores AC dentro de la toma hasta el plástico alrededor de ellos derretido y luego deslizar el plástico fuera y soldar los cables a los pins de AC y al botón de encendido.
2. La fuente de alimentación tiene un LED verde, estaba planeando esta cortando y agregando una mayor longitud de los cables que puedo conectar este LED a del panel frontal. No consiguió a hacerlo. Quizás en el futuro.

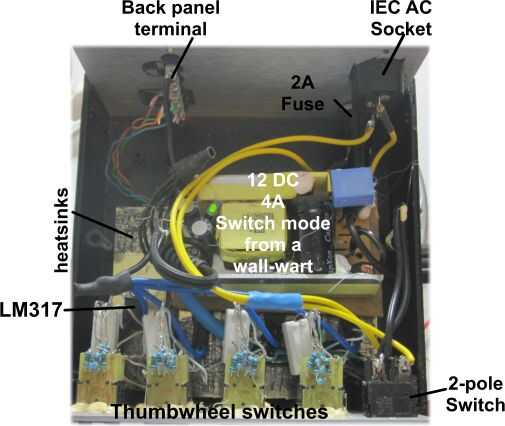

3. Comprobar la polaridad de las salidas de la C.C. con el multímetro y luego soldar el cable positivo a los cables de Vin de la LM317s (azul los cables en la segunda imagen). Conectar el cable negativo de la fuente de alimentación a los cables negativos desde el conector DIN y los terminales de tornillo.
4. Pega una pieza aislante de madera prensada sobre los disipadores de calor para evitar cortocircuitos en el módulo de alimentación. Luego pega la fuente de alimentación a esta junta.
5. Finalmente revisar todo otra vez con un óhmetro primero y luego con un voltímetro para la tensión de la pista (se había olvidado de añadir un fusible en el portafusibles!) y luego los voltajes de DC.
6. Utiliza un LED para comprobar si realmente fue variando la corriente.
7. ¡ Funciona!

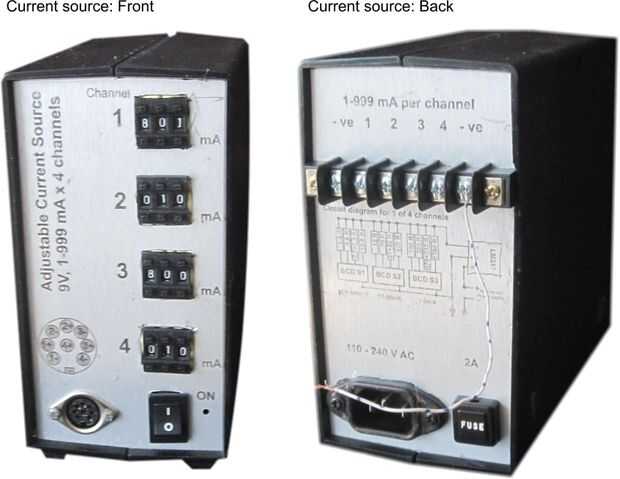

8. Cerrado el caso agregando la otra mitad de la cubierta.
