Un simple 4 - fuente de corriente ajustable de canal (1 / 6 paso)

Paso 1: Conexión de los conmutadores BCD

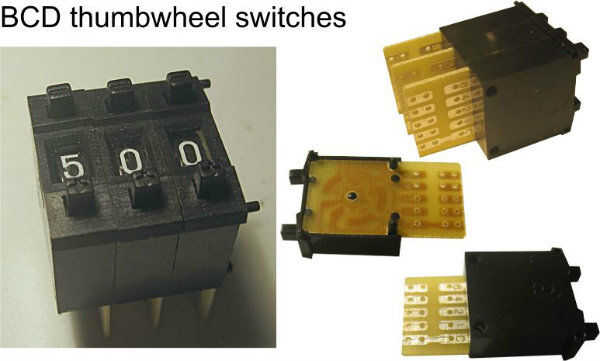

1. Necesito 3 conmutadores BCD asociados juntos para darme una configuración actual de resolución de 3 dígitos para cada canal, de 1 mA a 999 mA. El primer conmutador BCD corrientes de 100-900 mA, el segundo de 10-90 mA y el tercero y último selector mA 1-9. Así que, si hechas en el año 999 en los tres conmutadores BCD, conseguiría 999 mA.BCD década conmutadores utilizan un código BCD de 4 bits para generar un número entre 0 y 10. Es decir, puedo usar sólo cuatro resistores con ratios de 1 x, 2 x, 4 x y 8 x para generar los valores de resistencia de 0-9 x. Se calcularon los valores de resistencia de la fórmula actual de límite para IC LM317. La corriente (I en amperios) = 1.25 / valor de la resistencia en ohmios del circuito. Para el primer conmutador (100-900 mA) para la posición 1 (= 100 mA), tendría un valor de 12,5 ohmios a 100 mA. El valor más cercano que tenía era 12 ohmios por lo que decidí usar ese.

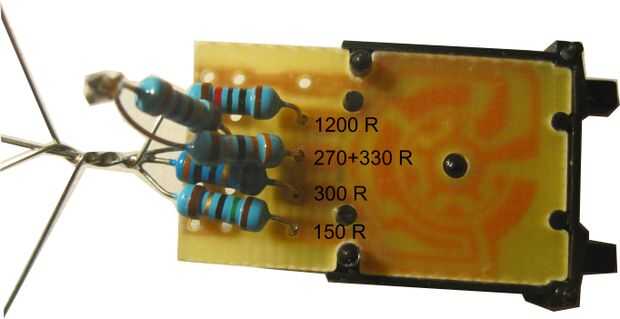

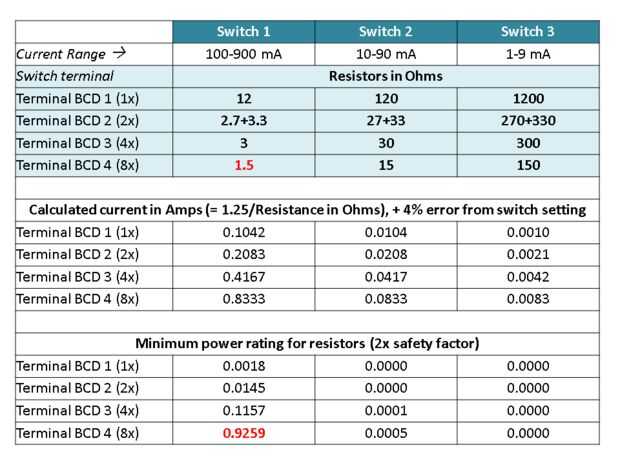

2. La tabla muestra los valores de resistencia que utiliza (en la caja azul), la corriente calculada y la potencia de cada resistencia. El error calculado fue de + 4%. Si el interruptor se establece en 100 mA la corriente real sería 4% mayor, 104 mA. Si el interruptor se establece en 1 mA, la corriente real sería 1.04 mA. Esto fue debido a los valores de resistencia. Si había utilizado 12,5 ohmios en lugar de 12 ohmios que hubiera cogido a menos de 1% de error. No tengo un 6, 60 o 600 ohmios resistencias acostumbrados 2,7 ohm + 3,3 ohmios, 27 ohmios + 33 ohm y 270 ohm + 330 ohm en serie. La potencia de las resistencias puede ser 1/4 watt, excepto por la resistencia de 1,5 ohmios (marcada en rojo en la tabla) donde se necesita un 2 W o mayor resistencia. Usted podría utilizar ocho resistencias de W de 12 ohmios 1/4 en paralelo para obtener un valor de 1,5 ohm 2 w. Tengo cuatro 1,5 ohmios, 5 resistencias de W usé estos si fueran tolerancia del 5% en vez del 1% como el resto. Las resistencias fueron soldadas en los interruptores como se muestra.
3. Cada interruptor se probó con un ohmímetro para asegurarse de que los valores estaban cerca de la mesa. Tuve que resoldar algunas de las resistencias debido a puentes de soldadura. Los interruptores se combinaron en el orden correcto. La 100 interruptor mA se quebró junto con los 10 mA y los dos entonces se quebró junto con la 1 interruptor de mA.

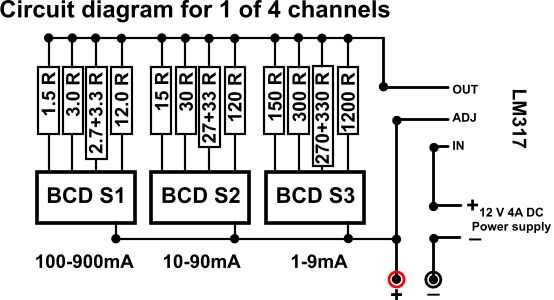

4. El terminal común de los tres interruptores se unieron junto con un alambre. Y los extremos libres de las resistencias de cada interruptor se sueldan juntos y luego éstos fueron conectados con otros conmutadores. El circuito diagarm puede dejar más claro.
5. Luego probé los 3 interruptores combinados otra vez con el ohmímetro.
