Un rompecabezas de las rebabas de aluminio (2 / 6 paso)

Paso 2: A partir de los cortes principales.

Ahora tengo 6 piezas de aluminio que son todos 0.500x0.500x1.500 pulgadas. Esto es útil porque el diseño de rompecabezas es muy modular, con miles de combinaciones diferentes. En la página de Wikipedia se puede ver cómo las piezas se definen simplemente por el que se recortan "unidades cúbicas". Son fáciles de identificar en el dibujo que he utilizado. Las dimensiones totales de la pieza estoy usando hacen de los 0,250 unidades por un lado, con no hacer las piezas más "extensiones". De esa manera es fácil de leer el dibujo, ya que cada corte es algún múltiplo de un cuarto de pulgada de ancho, además de 3 a 5 has para el despacho.

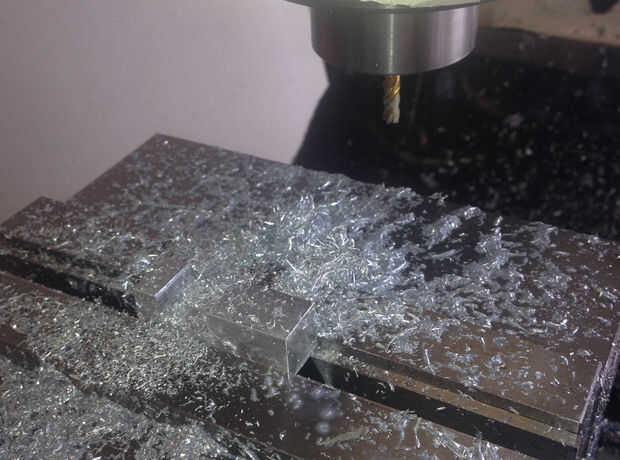

Usé un molino de extremo de 3/16" para estos cortes, que permiten para hacer pases ásperos y acabados ya que es ligeramente más estrecha que una"unidad"(la ranura más estrecha tengo que hacer). Puse un trozo en paralelos (los más altos), centrado en el vicio y retornando el eje x en hasta que el cortador era aproximadamente centrado en la ranura que necesitaría hacer. La primera pieza fue la más simple con una única ranura de 2 x 1 unidad (0.25x0.50). Llevé la tabla encima de un tú en un momento hasta que la fresa apenas marcada la superficie superior y pone a cero el dial (profundidad de corte real será el dial de lectura más algo menos una milésima parte). Eje RPM encuentra (máxima velocidad en este caso :)), acaba de tomar pasa fácil a.050,.100,.150,.200,.245 y.253 con el eje y. 5 pasadas de desbaste y un rematador. Cada paso es tan corto que apenas toma cualquier tiempo en todo.

Una vez en las profundidad usé las pinzas para medir cómo cada pared de la ranura fue y programado en el DRO. Por ejemplo, en la pieza terminada arriba izquierda "muro" debe ser una unidad de espesor. Medirlo inicialmente tengo 0.382 (o así, no recuerdo realmente), así que le puse el DRO eje x leer 0.382. Así que yo podría simplemente hacer pasa a paso la pared sobre hasta que el DRO Lee 0247, en lugar de constantemente ahora. Me gustan los DROs.

El resto de este Instructable es bastante recta hacia adelante. : D
