Deporte de aluminio X helicóptero marco de diseño para resistencia, lightwieght y fácil.

Este helicóptero de aluminio X es fuerte, ligero y más fácil para la reparación de todos los marcos. Ya las piezas están fabricadas de aluminio plano, incluso si usted crash realmente duro, sólo consigue doblar, usted puede aplanar retroceda con un martillo. Reduce el desperdicio porque no va a reemplazar las partes principales cada vez crash. Le ahorra dinero porque es el último fotograma que necesites. Yo lo llamo ADrone.

Aquí es una demostración de vuelo: http://youtu.be/p1Q24a21pxQ

Cuesta más de madera, pero menos que la fibra de carbono, pero aún alto rendimiento. Puedes construir desde cero con $40 valor de piezas de la tienda de hardware. Si tienes un taladro, una sierra y una dremel, lo puedes hacer!

Me preocupo por los detalles de diseño como los montajes de motor amortiguador de vibraciones, el espacio por debajo para el equipoy la simplicidad del diseño que lo hace tan fácil de fabricar. Tiene los brazos más delgados posible que presenta con eficacia Sin fricción en el flujo de aire de las hélices. Se puede escalar hacia arriba o hacia abajo para hacer un mini patio o un gran levantador pesado. El diseño es abierto y los archivos están disponibles. ¡ Disfrute!

Especificaciones para esta build:

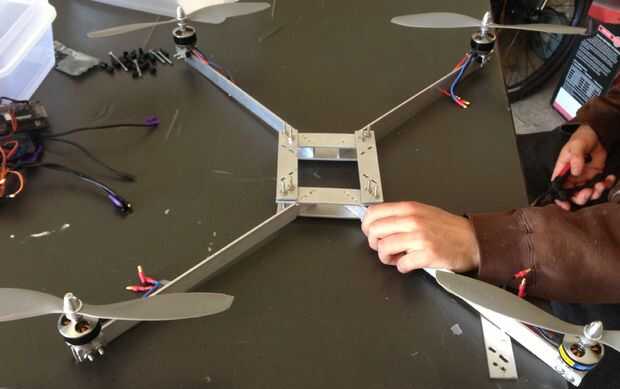

6061 aluminio 1" de la barra plana, 85" total.
Cuadrado de aluminio o tubo C, 5" total.

Longitud del brazo de 12"
Sugirió prop tamaño 9" hasta 12"
Desnudo peso de marco: 450 g = 1 libra o menos.
1020kv Parque 480 motores x4
2200mAh 3S Li-Po = + 5 min (puede agregar más hasta 10Ah de lipo)
Totalmente montado con electrónica peso 4,4 lb

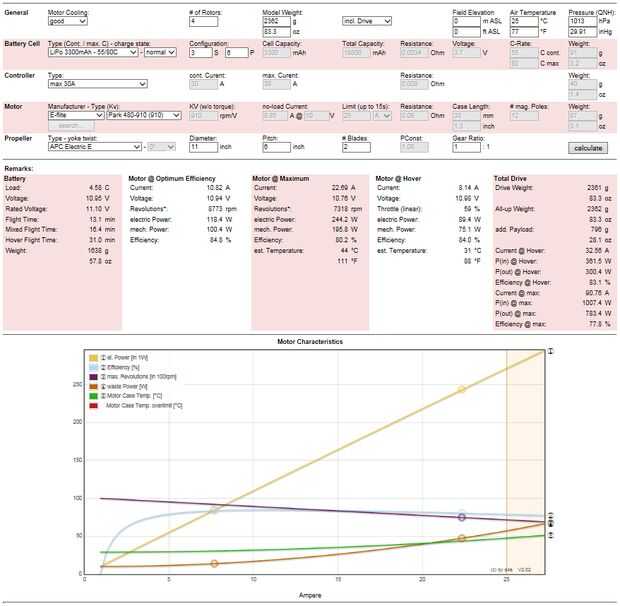

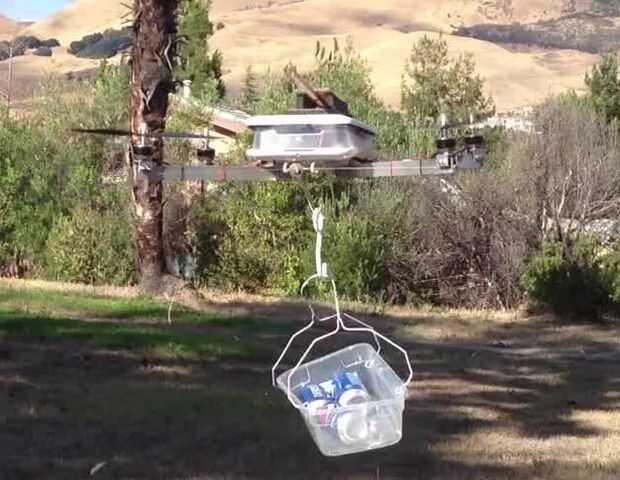

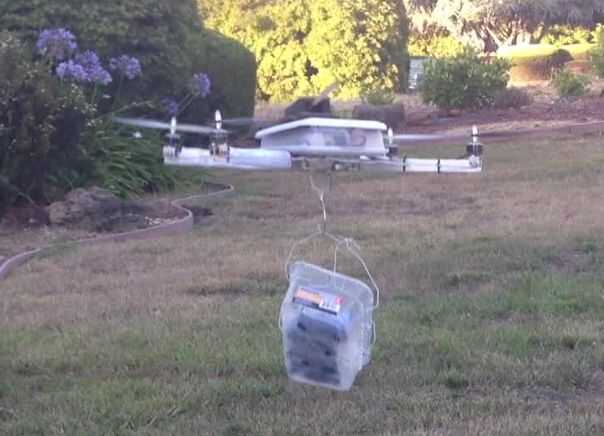

Llevar capacidad - ecalc dice entre 1.75 y 5 libras, hasta ahora han conseguido 3,5 lb en el aire (80% su peso)

Prepárese - 30 minutos de tiempo de vuelo estacionario, deporte 15 minutos de vuelo. Si quieres, puedes incluso deporte 30 minutos volando, por aligerar para arriba (lleva 6 pilas)

La mejor parte acerca de este instructable es que usted puede elegir el tamaño de los motores, baterías, etc. como quieras. El marco es tan ligero y fuerte que puede manejar una amplia gama de configuraciones.

Solo estoy mostrando un diseño de gran marco. Puede utilizar madera contrachapada, plástico, CF. incluso para tamaños grandes y pequeños.

La inspiración para hacer esto este marco está configurada para permitir una alta carga llevará a que más sensores y cámaras y diversión cosas pueden volar también. Si quieres un simple FPV o diversión volando juguete, esto es demasiado fuerte.

He visto algunas personas levantar algunas cargas bastante altas y podrían conseguir más si usan este diseño.
No tome mi palabra para ella, construir uno.
