Paso 1: Corte recto para arriba.
Primera es encuadre a la acción. Esto ayuda enormemente al tomar las mediciones durante el proceso de mecanizado y es generalmente absoluta necesaria para hacer las piezas con precisión y repetibilidad de la abrazadera en la prensa de molino.
Salí y compré una longitud de media pulgada cuadrada stock (aluminio 6061) y cortar seis 1.5 pulgadas más un bit piezas utilizando la sierra fría. Sierras, sierras de cinta, etc, todo funcionaría bien también. Medición de las existencias como vino de la fábrica, es bastante cerca! Sólo 0.503 o así por un lado, 0.504 por otro. Cuadratura este material era apenas necesario para un proyecto como este, pero lo hice de cualquier manera de construir una pequeña memoria muscular.
Aprender sobre el proceso es fácil en YouTube, usé una fresa de 3/4 de pulgada para nivelado corte cada cara 3 amplia en la prensa. Una vez tuve bloques cuadrados en 4 lados, vuelvo a activar el disco de rodilla (eje z) a 0. Esto redujo la cantidad de medición que estaba haciendo, ya que yo estaba simplemente "trabajando hacia 0" para el segundo conjunto.
Una vez que hubo terminado, muelen los bloques, para hojear uno de los extremos por lo que era cuadrado, y el otro a la longitud. Lo hice solo uno a la vez porque no quería establecer todo como una banda en la prensa. Me estaba concentrando en el proceso más que velocidad. Mordazas de una sola pieza en paralelos, que sobresalen ligeramente del lado de la vice, con otra pieza en el otro lado para mantener la mandíbula de inclinar hacia los lados. Easy Peasy.
Entonces tuve que hacer uno de los bloques de nuevo. : D Bueno, que me decidí a la práctica, porque cometí un error podría han me picó más adelante un pedazo mucho más caro. Rozando uno de los extremos de una pieza izquierda había una rebaba en el borde que sacó diferentemente que los otros cortes. Cuando cumplí la parte alrededor de molino a la longitud, las rebabas formó un punto de pivote en las quijadas. Poco en el corte, las flautas helicoidales del cortador levantaron el extremo de la pieza. No tengo una imagen de lo que al final parecía, y toda la evidencia física ha sido eliminada con seguridad. :)
De ahí en adelante comencé a desbarbar las piezas con un archivo antes de sujetarlos. ;)

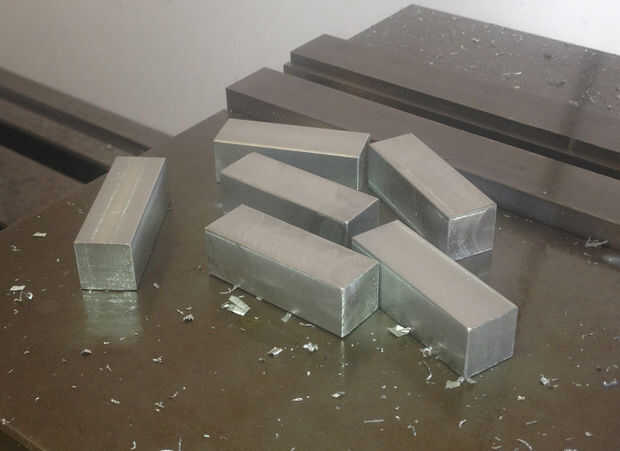

El cuadro muestra el conjunto terminado.
