Un registro de cambio de funcionamiento (1 / 10 paso)

Paso 1: antecedentes

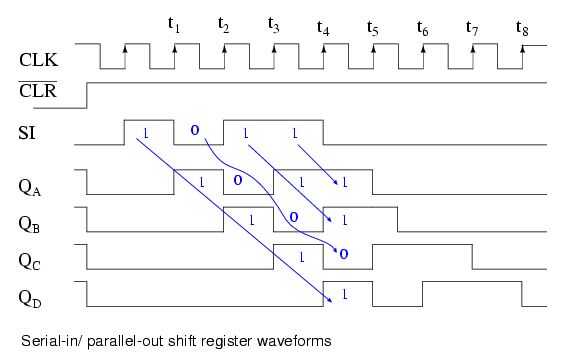

La mayoría de cubos LED tiende a ser operado a través de algún tipo de un registro de desplazamiento, como el popular Texas Instruments SN74HC595 serie, paralelo a registro de cambio. Es bastante fácil averiguar que estos cambio registra trabajo al recibir una entrada que representa un '0' o un '1' y que un reloj de pulso de los cambios de las entradas en el registro de desplazamiento y luego otra señal permite que las señales de entrada recibidas se muestren. Hay muchos diagramas de sincronización disponibles para ilustrar este fenómeno.
