Se trata de un 4 x 4 x 4 kit de cubo de LED de Ebay cuesta unos £3,50. Utiliza 2 x 74HC595 ICs para manejarlo. El kit se compone de una placa de circuito, 2 x ICs, 2 zócalos de la inmersión, 70 LEDs, resistencias de 6 y 2 x 40 filas de pines, pero NO las instrucciones! Le pregunté a directamente si había cualquier pero no recibió una respuesta. De todas formas mirando, pensé que no debería ser tan difícil ya que hay algunos pedacitos impresos en el tablero doble cara.

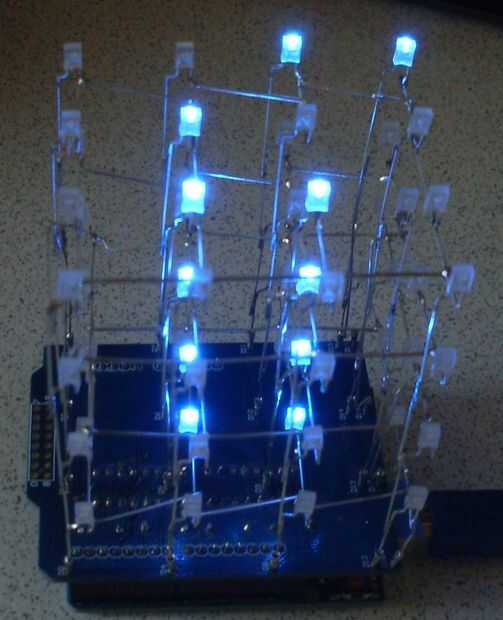

De todas formas este es el resultado - funciona!

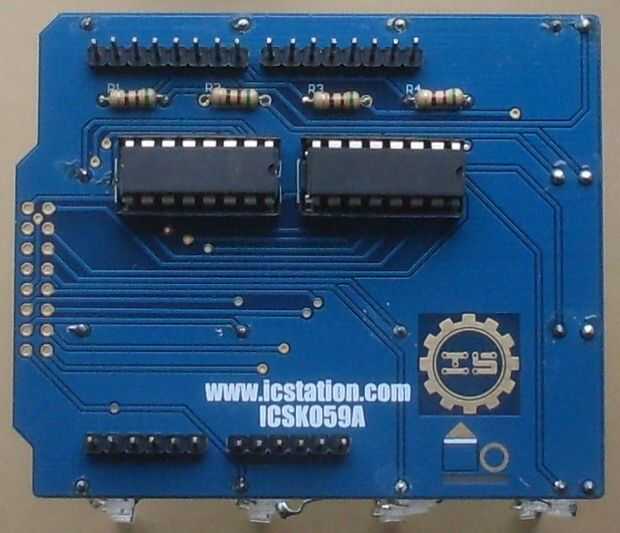

Hay 16 pernos para los ánodos conectados a los pines de salida del ICs dos 595. Los cuatro planos están conectados a la arduino (pins 7,6,5,4) a través de resistencias de 4 x 500 ohmios.
Lo he probado en la UNO y la MEGA. Los pernos utilizados son difíciles de cableado en el escudo.
74HC595 pin... Arduino
SH - reloj de... 0
ST - cierre... 1
OE - activar salida... 2
DS - datos... 3
Escudo
D16........................... 4
D17........................... 5
D18........................... 6
D19........................... 7
.
