¿Un mejorado Joule Thief, una bestia ingobernable domesticada? (7 / 7 paso)

Paso 7: Para terminar

El uso de un transformador de corriente se sorprende si no horrorizar a muchos aficionados de Joule Thief pero parece que tiene mérito. Hay mucho más hierro para construir el campo magnético y debe ayudar la construcción laminada de hierro suave. Si eres capaz de replicar lo que se muestra aquí entonces tienes la base para una excelente luz nocturna a medida para un niño y podría estar diseñado para contener el transformador en la base de la construcción. ¿Un faro tal vez? En el mínimo ajuste de un solo AA nueva célula alcalina o incluso dos en paralelo tenga longevidad suficiente para durar más que una necesidad para una nocturna.

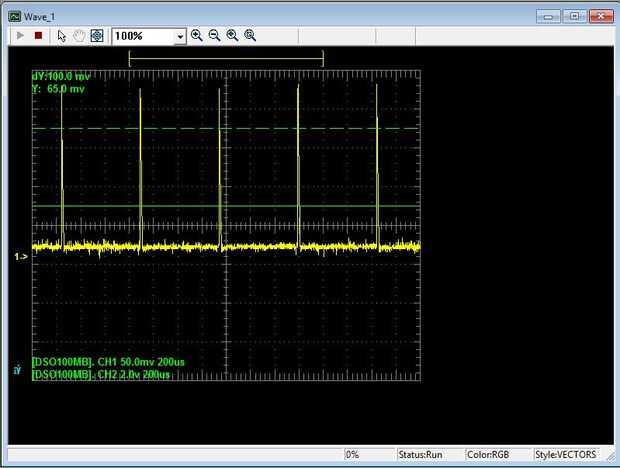

A veces el rendimiento de un Joule Thief parece tan bueno como para desafiar las leyes básicas, pero es posible explicar parcialmente este. La imagen de arriba muestra la forma de onda del osciloscopio de una resistencia de 10 ohmios en serie con el LED en nuestro circuito. La corriente por el LED se produce en pulsos afilada aguja con un borde de salida inclinado y una anchura de 10 a 20 microsegundos y son espaciados 600 microsegundos aparte. Persistencia de la visión significa que la combinación del ojo/cerebro Ve el pico y no los bits en el medio. Esto es similar a cómo vemos los patrones cuando una bengala se agitaban sobre. Esto es fuera de mi campo de conocimiento así que ofrecen simplemente para arriba como una sugerencia.

Gracias por leer este aporte.
