¿Un mejorado Joule Thief, una bestia ingobernable domesticada? (5 / 7 paso)

Paso 5: Rendimiento mejorado del circuito de la

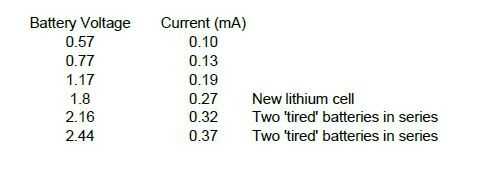

La tabla en el cuadro 1 que se muestra arriba da la corriente por el circuito mejorado para varios voltajes de batería y es una imagen drásticamente mejorada sobre los resultados para el circuito básico en el paso 1. El control no es brillante pero demuestra que la bestia efectivamente ha sido domesticada. Una diferencia es que el control ya está disponible ha permitido a baterías de hasta aproximadamente 2,5 voltios que utilizan que es impensable con un circuito Joule Thief convencional. Pueden ahora considerar colocar un par de baterías cansados en serie para llegar hasta 2,5 voltios y luego usar esta combinación hasta 0,5 voltios pero por favor tome precauciones contra fugas de la batería descargada a un nivel tan bajo. Tenga en cuenta que usted no puede ir por encima de 2,5 voltios como hay camino de DC a través del transformador oscilador para el LED y el LED se encenderá directamente de la batería. (Tal vez poner dos LED en serie sería un experimento interesante).

Los valores actuales son drásticamente inferior haciendo el circuito muy eficiente y el consumo de corriente mA en ajuste mínimo significa que las baterías realmente pueden recuperar mientras que funcionamiento dando la perspectiva del circuito de funcionamiento casi indefinidamente o por lo menos hasta que es falla de la batería debido a la pérdida catastrófica de 0.1.

Existe la posibilidad de poner las pilas similares en paralelo.
