¿Un mejorado Joule Thief, una bestia ingobernable domesticada? (1 / 7 paso)

Paso 1: El circuito básico antes de mejora

Virtualmente cada circuito Joule Thief que puedes encontrar se basa alrededor de un inductor toroidal con dos bobinas paralelas con la salida de una bobina se conecta al final de la otra. Hay una tendencia a hacer el transformador toroidal tan pequeño como sea posible. Algunos han señalado que la manera en que el inductor está conectado en el circuito con la conexión común a los dos devanados están adoptando para la línea de alimentación es similar a la secundaria centro aprovechado bobina de un transformador de corriente y luego pregunta si podría utilizar un transformador de corriente en un circuito Joule Thief.

La pregunta aquí por ejemplo:

http://Electronics.StackExchange.com/Questions/43027/Low-voltage-Oscillator-for-Joule-Thief

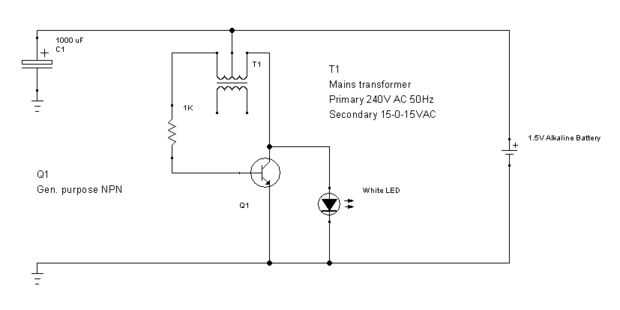

Este es uno de los casos cuando es más fácil para 'probarlo' en lugar de evasivas y por consiguiente el circuito mostrado en la primera foto fue montado en un protoboard y se muestra en la segunda foto.

Las piezas son no críticos. Específicamente, el transformador de alimentación tiene una potencia de 15-0-15 voltios 250mA/c con 240 voltios CA primario que no se utiliza en esta etapa. Éste fue comprado nuevo de la cadena de Maplin en el Reino Unido pero hará casi cualquier pequeño transformador con un devanado secundario centro aprovechado y un elemento adecuado podría ser encontrado en el cuadro de basura o rescatado de viejos equipos. En algunos países como los Estados Unidos su transformador es probable tener 110VAC primario pero no creo que esto alterará grandemente el funcionamiento de este circuito. El transistor es un BC549 pero de nuevo, no crítico. El condensador electrolítico de 1000uF simplemente desacopla la línea de suministro.

El resultado aquí es un ladrón de Joule notablemente bien templado que alimenta el LED con tensiones de alimentación hasta 0.4Volts. Viejas manos Joule Thief se horrorizó por el tamaño del inductor aunque el utilizado aquí es un pequeño ejemplo.

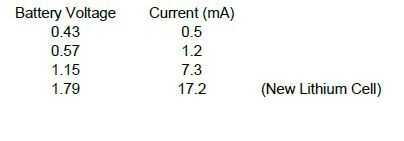

Inmediatamente aparente es una desventaja inherente del circuito Joule Thief básica que es la falta total de control. En tensiones de alimentación baja se obtiene generación eficiente de baja potencia de luz que puede ser útil para algunas aplicaciones. Medida que aumenta la tensión de alimentación con baterías mejor la salida de luz se intensifica pero con él la fuente de corriente aumenta desproporcionadamente que significa que las pilas mejor tendrá su vida acortada innecesariamente. una batería nueva puede incluso quemar el LED. He tabulado algunas lecturas en la tercera foto de arriba.

Este circuito está pidiendo a gritos algún tipo de control!
