¿Un mejorado Joule Thief, una bestia ingobernable domesticada? (3 / 7 paso)

Paso 3: Agregar Control Simple--etapa 2

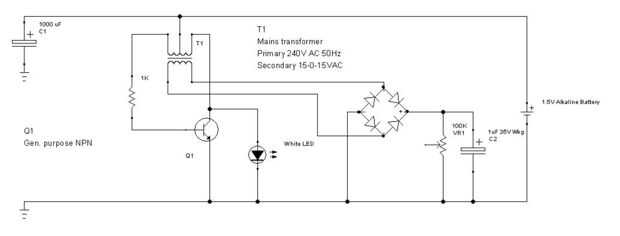

Podemos ahora conectar potenciómetro 100 k de la salida positiva del rectificador de puente a la tierra y luego un condensador electrolítico de 1uF 35V en paralelo con esto como se muestra en el diagrama del circuito en la primera foto. Deja el contacto de limpiaparabrisas de potenciómetro flotante para el presente. Tenga en cuenta también que la conexión del potenciómetro de la izquierda está conectada a la salida del puente rectificador, esto es contrario a la intuición, pero de lo contrario obtendrá la máxima potencia de luz cuando el potenciómetro se gira completamente hacia la izquierda.

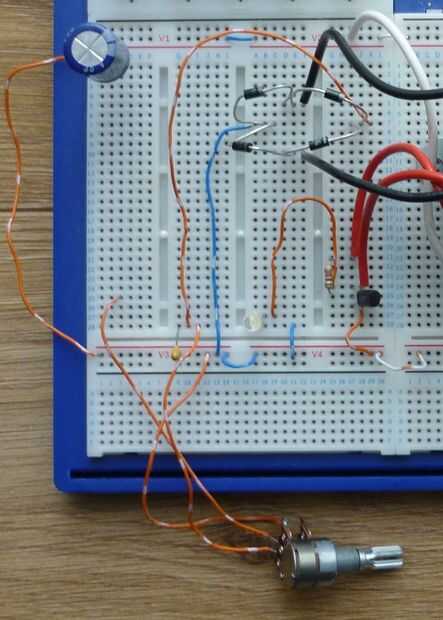

La segunda imagen muestra una vista ampliada de las adiciones.

El circuito hasta el momento se puede probar conectar una batería y observando que un voltaje positivo se construye para arriba a través del potenciómetro y el condensador electrolítico. En este caso una pila de voltios 0,52 rindió alrededor de 5 voltios y una pila de voltios 1.3 rindió 19 voltios. Estas mediciones responden una consulta que algunos pueden tienen que esperar seguramente altos voltajes a través de lo que es la entrada de alto voltaje del transformador. En la práctica esto no es un problema. Los picos transitorios de voltaje podrían cargar un condensador de alto voltaje pequeño hasta 50 o 60 voltios pero aquí la carga de 100kOhm pequeño potenciómetro puede caer la tensión a niveles poco seguros. Más no podemos extraemos cualquier energía utilizable de esta parte del circuito, es para control solamente.

No ser tentado hacer el circuito sin el potenciómetro porque como se indicó anteriormente, la tensión puede levantarse suficientemente para destruir el condensador electrolítico.
