Paso 7: Montar el Panel superior
Fijar todos los componentes

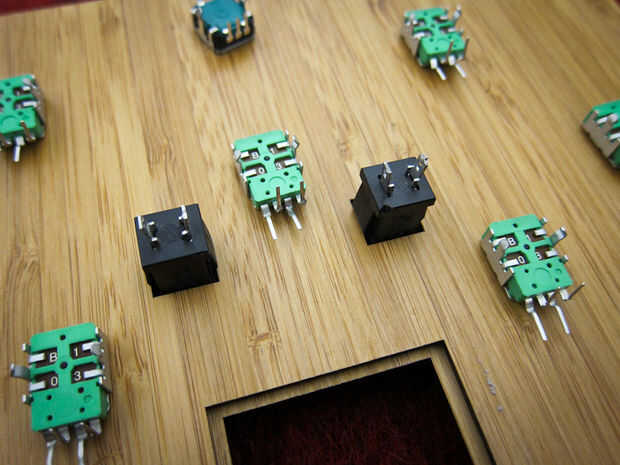

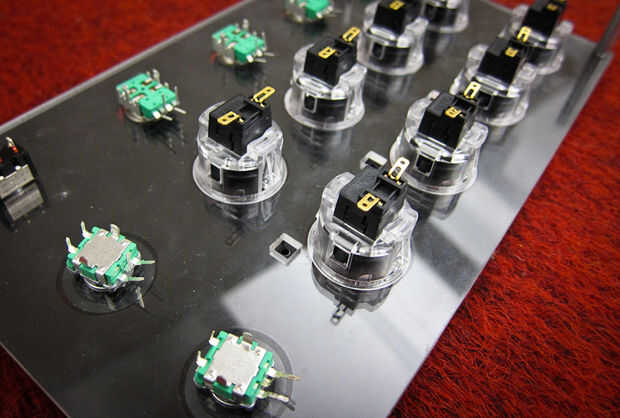

Algunos de los componentes será ajuste, mientras que otros tendrán bujes y tuercas de fijación de complemento. Todos los componentes deben encajar cómodamente, si no, usted puede haber cometido un error en el corte por láser.
Corte los cables prensados a longitudes apropiadas

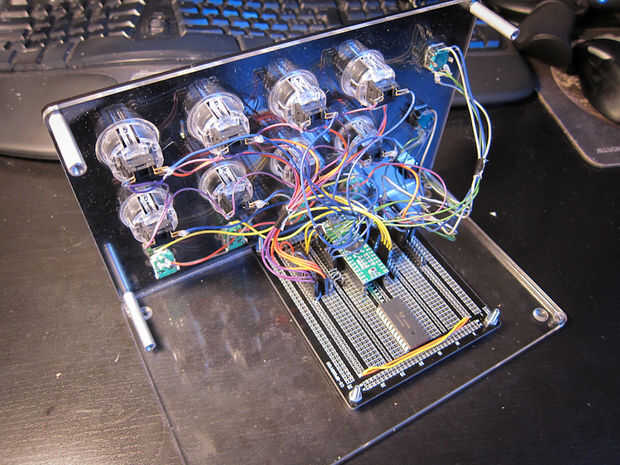

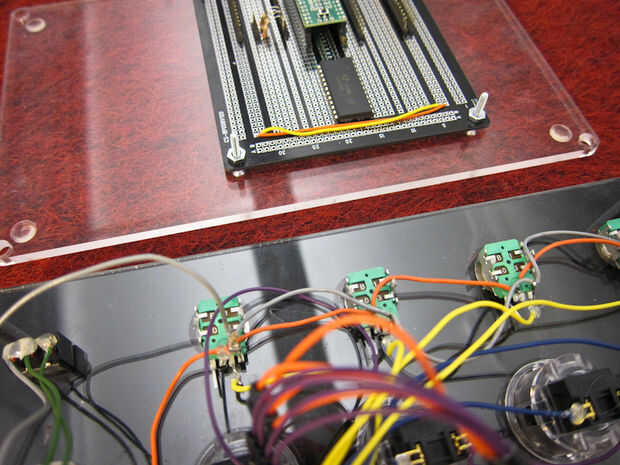

Los cables de pre-prensados compraste pueden cortarse por la mitad para hacer dos hilos. Los extremos cortados entonces pueden soldarse directamente a sus componentes y los extremos encrespados enchufados en las cubiertas de la encrespadura. Es útil si usted hace los cables lo suficientemente largos para que el panel superior puede conectar en la parte inferior PCB mientras que el panel superior queda en pie junto a él (ver imagen). Si va a crear un controlador de tamaño mediano/grande sería prudente comprar 24" conectados los cables, en lugar de 12". También es importante saber aproximadamente donde su PCB se colocará en el panel inferior por lo que puede cortar el cable a la longitud adecuada. Algunos componentes (como botones arcade) tienen alturas grandes y va a interferir con los componentes en el PCB. Note que en mi sampler tenía que colocar el PCB un poco fuera del centro en cuanto a no interferir en el Teensy ++ en mi PCB - quería mantener la altura tan baja como sea posible. Si se corta el cable demasiado largo puede pegarse al lado, así que tenga cuidado cuando corte - no se corta y no demasiado largo.

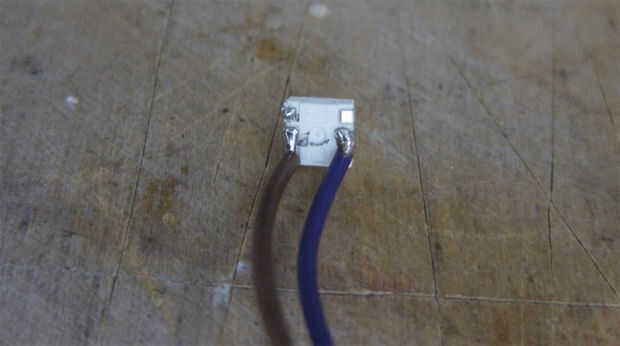

Soldar el alambre expuesto en sus componentes de

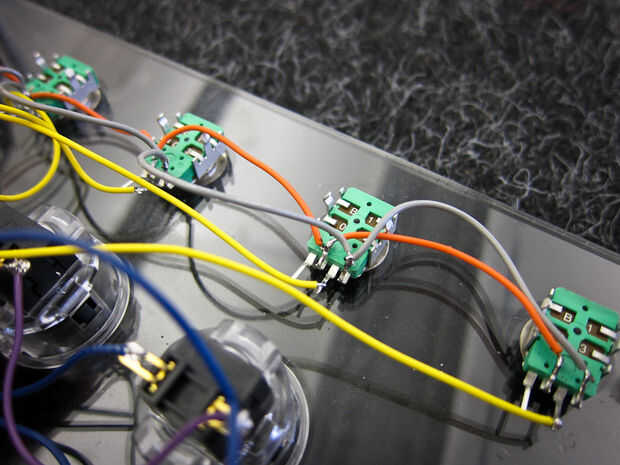

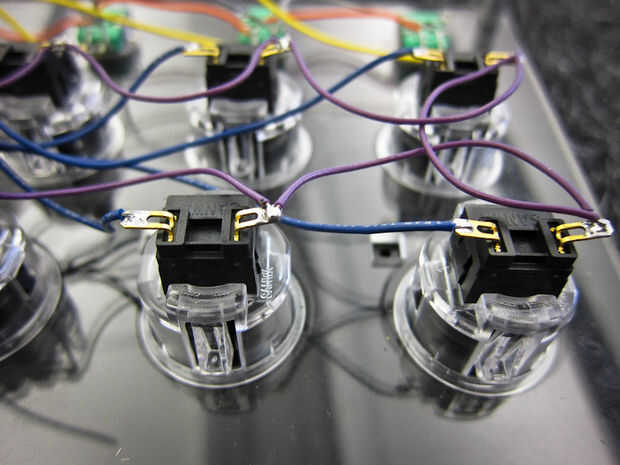

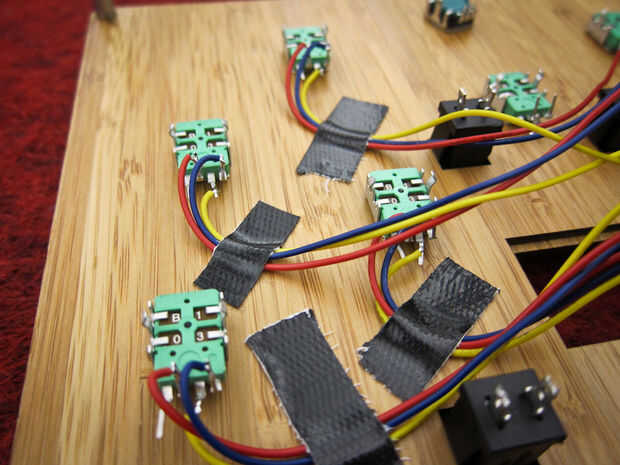

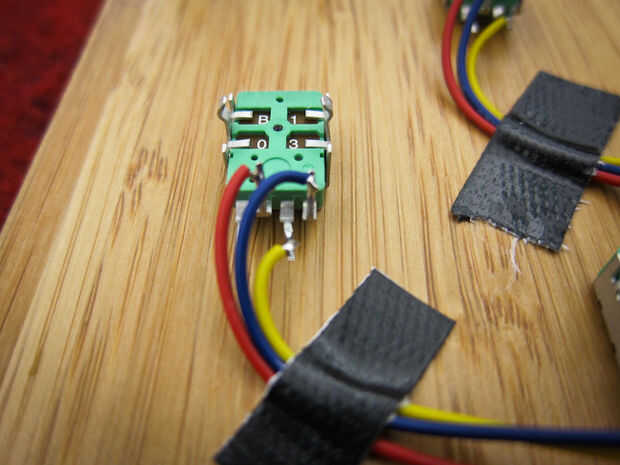

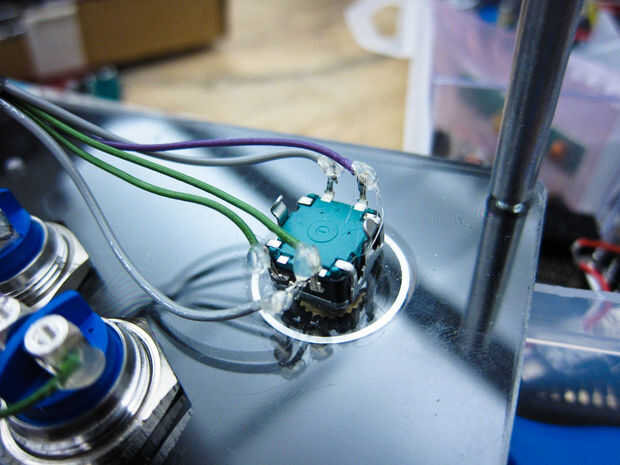

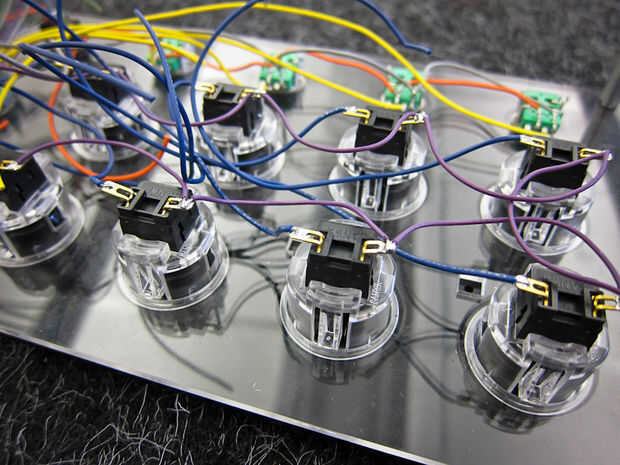

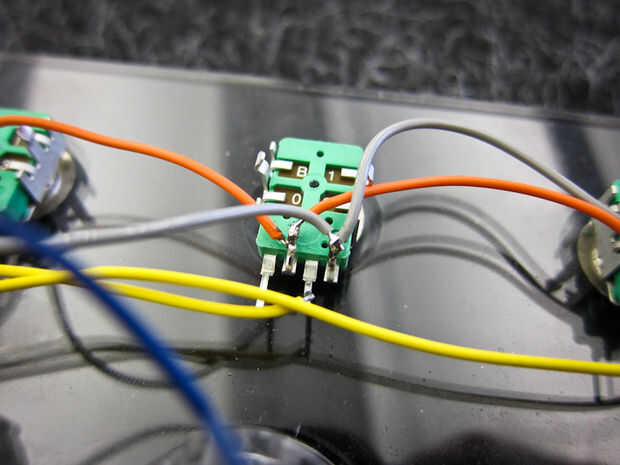

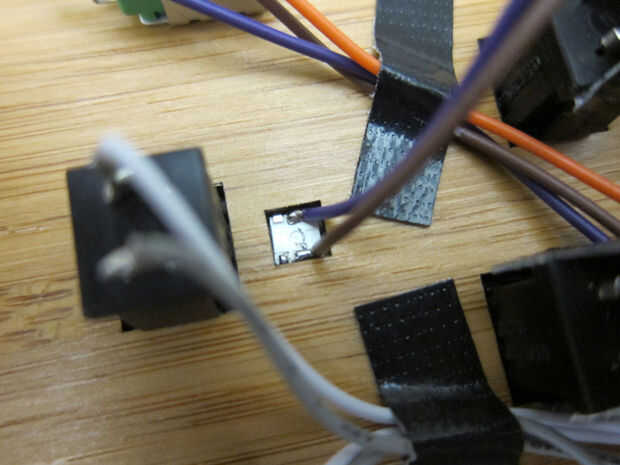

Capa del color no es imprescindible, pero útil si tienes suficientes cables. En el caso usted insensatas en su diseño y tiene una abundancia de cables, es útil comenzar a conectar las conexiones de tierra/de la energía entre los componentes (como se muestra en el paso 4). Sólo debe hacerlo si es necesario. En mi sampler tuve un lío de cables, tan conectado todas las conexiones a tierra de los botones de arcade entre sí (ver imágenes). De esta manera sólo tenía una conexión de tierra debe ser enchufado en la Junta. Hice lo mismo para la alimentación y la tierra de los potenciómetros (ver imágenes). Usted puede agregar cualquier cinta o pegamento de pistola (ver imágenes) a las conexiones soldadas. De esta manera cuando tire el cable, hay menos riesgo de ser separado del componente. Personalmente, encontré la cinta y pegamento ineficaz y terminó por eliminar dos de ellos después se convirtieron en una molestia.
