Paso 1: componentes
He pasado horas interminables buscando los componentes mejor y a un precio más razonable de todo el mundo. Pedí muchos componentes diferentes para probar y comparar, la mayoría de ellos era basura y no fueron utilizada en el proyecto. Esta es la lista de las mejores cosas que he encontrado. Los que tienen * son mis favoritos.

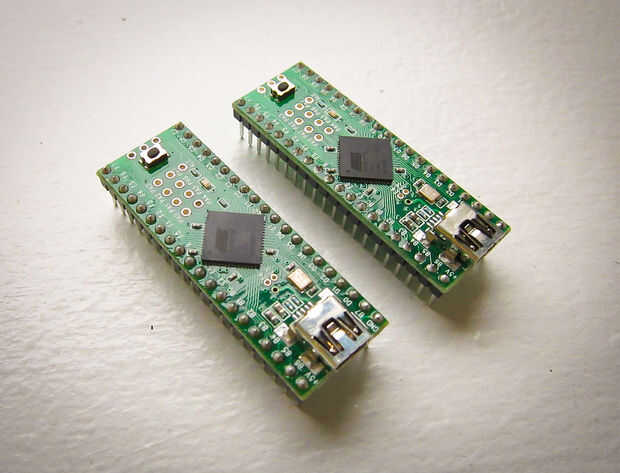

Microprocesador

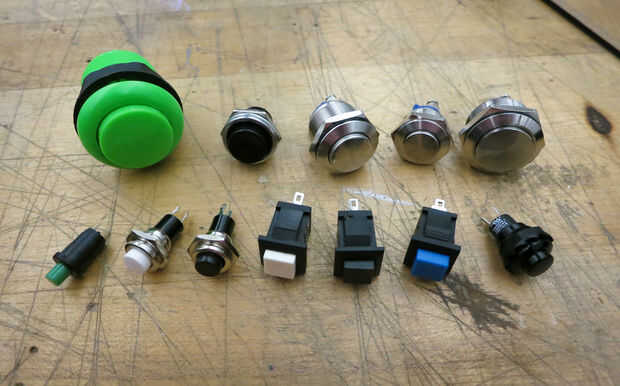

Botones pulsadores

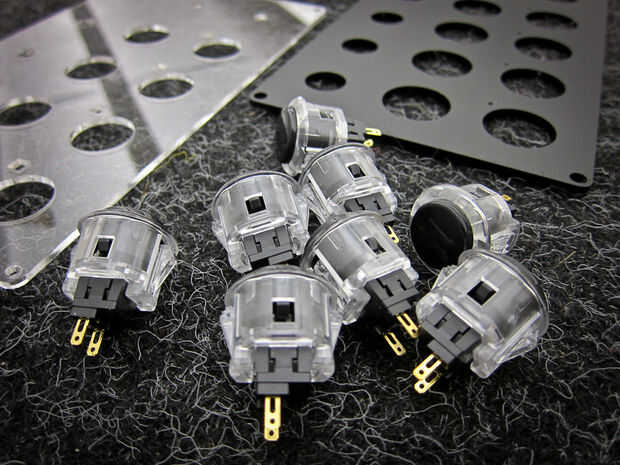

- Herramientas de Arcade en DJ Tech (EEUU) *
- Translúcido de Arcade en Adafruit (Estados Unidos)
- Muchas opciones de botones a Cuarto torcido (USA) de la arcada

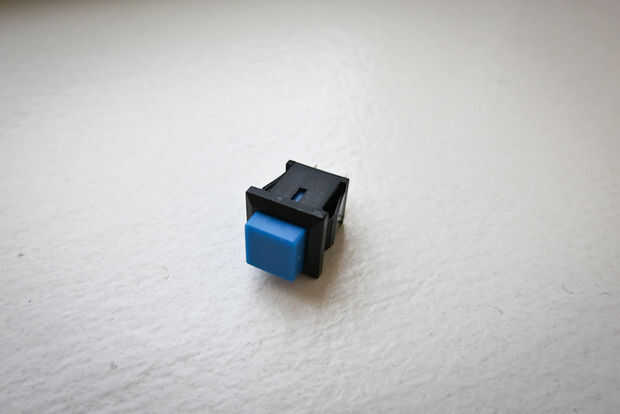

- Versión de imitación de plástico cuadrado a Futurlec (China) - muchos colores
- Plástico cuadrado a Mouser (USA) - muchos colores *

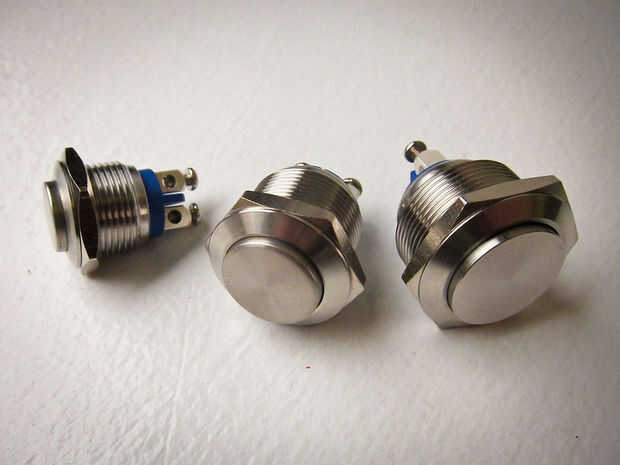

- Acero inoxidable botones fantasía a sol (China, el envío es > 40$ para USA, tengo algunos extras así que me mensaje si está interesado)

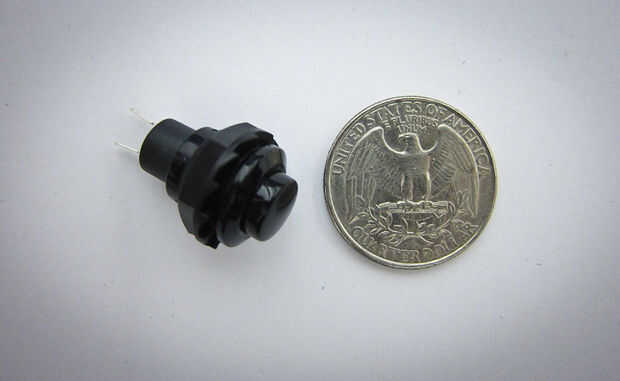

- Arcade de mini a Newark (EEUU) *
- Muchos pulsadores inusuales a todo electrónica (Estados Unidos)
(Muchos de estos botones están disponibles en diferentes tamaños y color - Compruebe los sitios de más opciones. Con pulsadores, generalmente obtienes lo que pagas.)

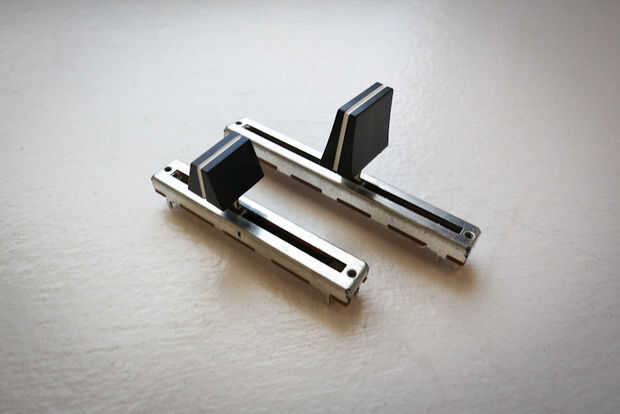

Faders de
(Si estas son fuera de stock, pueden también ser en digikey.com o newark.com. Si eres un scratch DJ probablemente demanda a un fader 'fricción'. Ofertas DJ vende para baratos y son fáciles de usar con los controladores de bricolaje).
Perilla deslizante
- Muchas opciones disponibles en Newark.

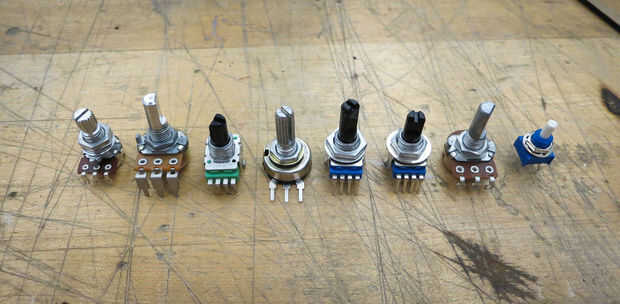

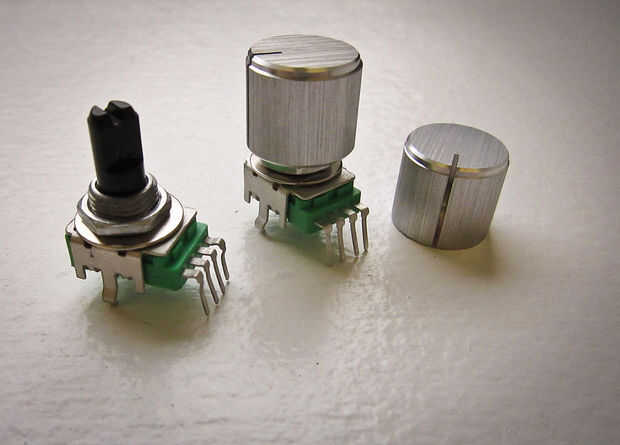

Potenciómetros
- Muy suave del eje D a Digikey (USA) - también disponible en estrías de Mouser *
- Fuste estriado liso a Sparkfun (Estados Unidos)

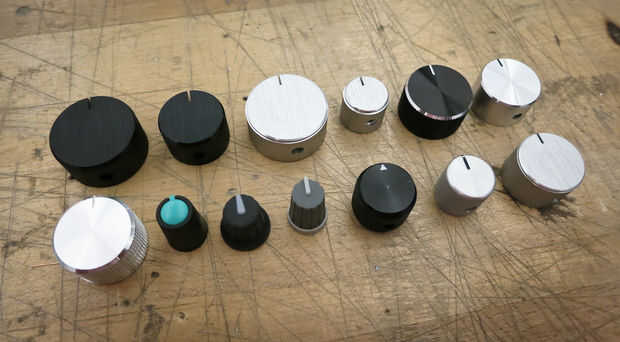

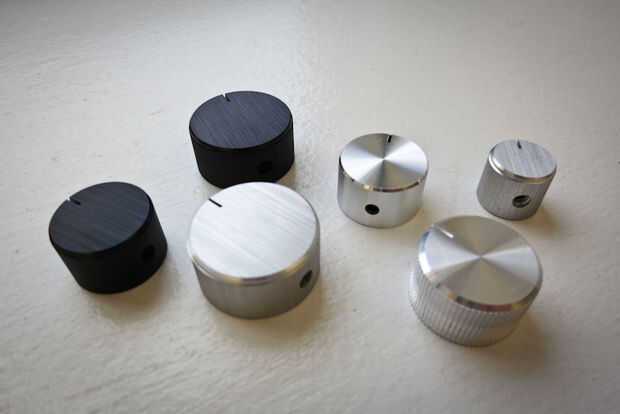

Perillas de potenciómetro
- Maquinada de aluminio, tornillo de ajuste, 6,4 mm a Newark (EEUU) en 3 tamaños, negro o plata *
- Liso, aluminio, tornillo de ajuste, 6,4 mm a Newark (EEUU) en 3 tamaños
- Moleteado, caucho, 6 mm a Newark (USA) muchos colores
- Goma de tacto suave, 6 mm D eje a Mouser (USA) en muchos colores *
- Moleteado, metal negro de SparkFun (USA) o astilla, un tamaño *
(Las perillas moleteadas pueden fijarse sólo para ejes estriados. Perillas con tornillos de fijación requiere una llave hexagonal para acoplar con el potenciómetro. perillas de 6,4 mm juntadas con los ejes de 6mm ajuste ligeramente no concéntricos - esto se puede solucionar con un poco de cinta scotch. potenciómetros de mm 6,35 existen aunque no he podido encontrar una opción económica.)

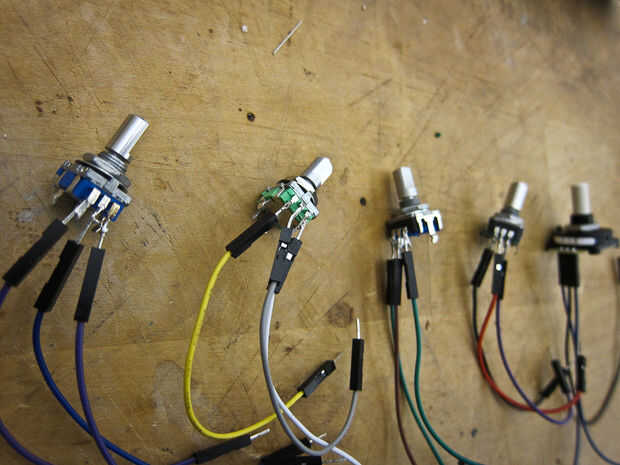

Codificadores
- Interruptor de eje de D, 18 ppr, a Newark (Estados Unidos) - también disponible en Mouser
(Buscar ' PEC11-' en Newark para obtener una larga lista de codificadores agradables y asequibles. Usé PEC11-4115F-S0018 y PEC11-4215F-S0024 en mi build. Había probado muchos codificadores y el Bourns unos a ser mejor. Tienen D y eje moleteado opciones disponibles).
PCB

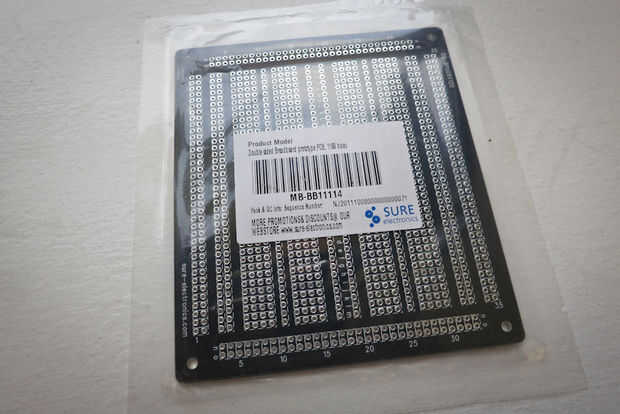

- Super agradable PCB en Sure Electronics (China) *
- Protoboard 777 en Futurlec (China)

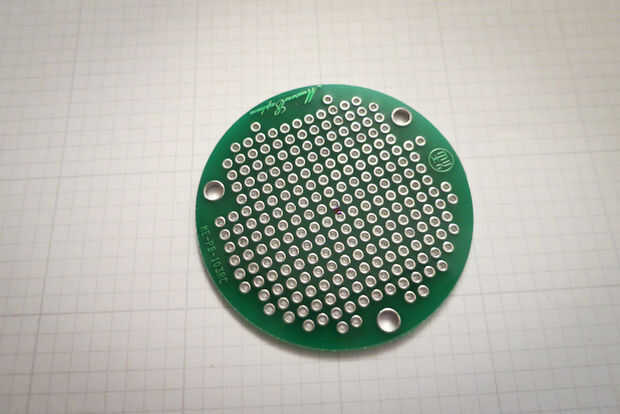

- Mini (para jogwheels) a Sparkfun (Estados Unidos)

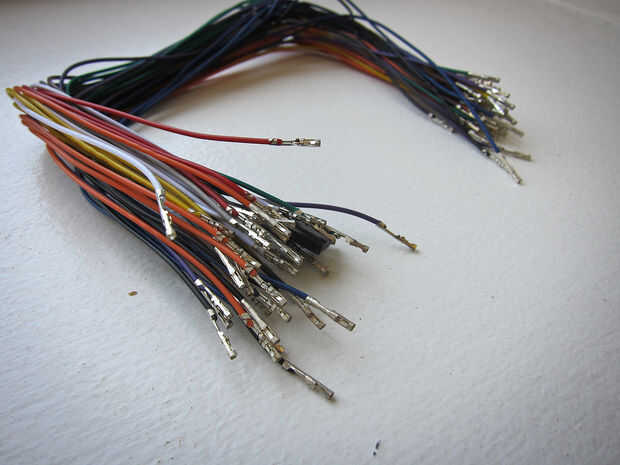

Cables y conectores
- Pre prensado 12", Pre prensado 24" en Pololu (Estados Unidos)
- Conectores del módulo a los Electronics (Estados Unidos)
- Conectores del módulo a Adafruit (EEUU) *
- Las cubiertas del conectador de la encrespadura a Pololu (Estados Unidos)
- Alambre en All Electronics (USA)
- Alambre flexible deluxe a 28AWG pasatiempos Hansen (USA) recomendadas *

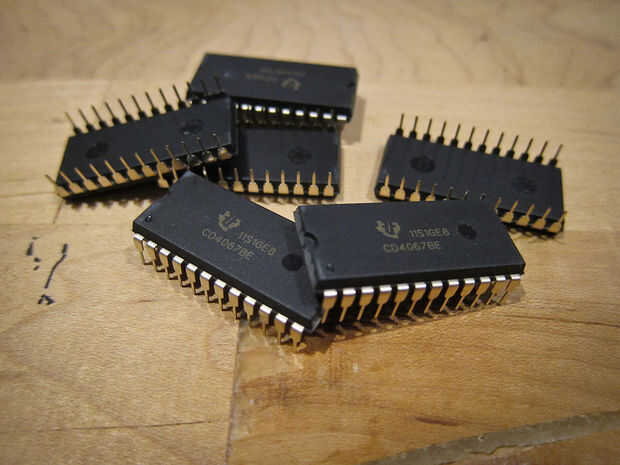

Multiplexor
- CD4067BE en Digikey (Estados Unidos)

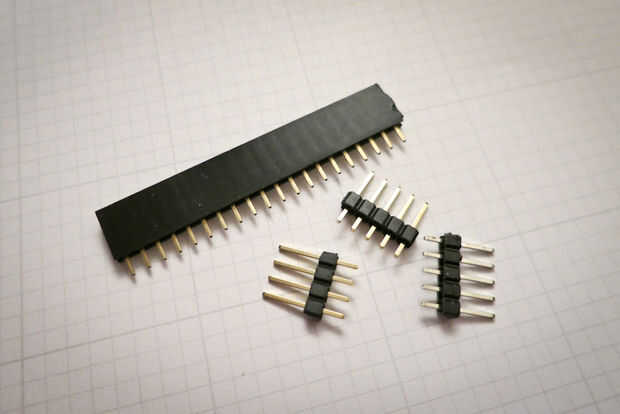

Pines de cabezal
- Hombre a toda la electrónica, Sparkfun, Futurlec, Adafruit, SureElectronics
- Mujer a Sparkfun, SureElectronics, Futurlec
(Seguro electrónica es por lejos el más barato!)
LED
- Muchos LEDs en Super brillante LED (Estados Unidos)
(Cada sitio tiene un montón de diferentes opciones de LED. Tenga en cuenta que este marco regulador no está realmente diseñado para controlar unos LEDs. Ahora que no quiere decir que se pueden utilizar muchos LEDs en este proyecto, simplemente no puede controlar, es decir, les encender y apagar cuando quieras.)
Hardware
Todos los accesorios (tuercas, pernos, separadores) pueden encontrarse en McMaster (Estados Unidos). McMaster es la mejor!
Otros
De soldadura, alambre cortadores/strippers.
Hay muchos otros componentes que puede que desee incluir en su interfaz como LCDs, pantallas táctiles, trackballs, almohadillas de presión, sensores de proximidad, etc. SparkFun y Adafruit son los mejores recursos para este tipo de componentes. Aunque los controladores que mostró en este Instructable son algo convencionales, le animo a se vuelve loca. DIY le da el poder de hacer cualquier cosa que puedas imaginar - sólo espera hasta que veas el siguiente controlador: voy a construir!
Lea las hojas de datos antes de comprar los componentes.
Superávit de descuento tiendas como Futurlec y toda la electrónica tiene excelentes precios, pero también llevan algunos componentes que son totalmente falsos - tenga mucho cuidado antes de comprar en estas tiendas.
Tenga en cuenta que todos estos componentes son de montaje en panel (con excepción de los LEDs). Hay una distinción importante entre el montaje en superficie y componentes de montaje del panel. Componentes superficiales del montaje Fije directamente a la placa de circuito impreso (PCB) y componentes de montaje de panel fijar el panel superior y conectan al PCB mediante alambre suelde. Generalmente no es posible utilizar componentes de montaje superficial a menos que fabrica PCB personalizado y tener habilidades de soldadores experto. Uso de componentes de montaje del panel hace este proyecto accesible para cualquier persona.
Tan cuánto cuestan estos controladores? No kow cuánto su controlador va a costar pero mina eran barato, muy barato!
Si eres de Europa o de Asia esta lista puede no ser totalmente útiles o pertinentes. Por favor enviarme enlaces a proveedores en sus países por lo que puedo agregar a este documento.
