Paso 9: Conectar juntos

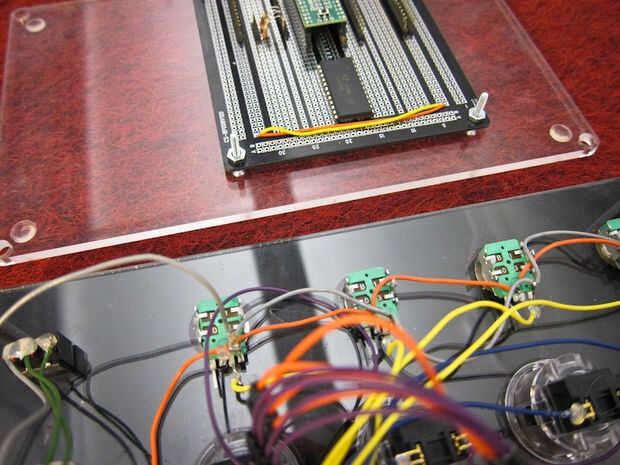

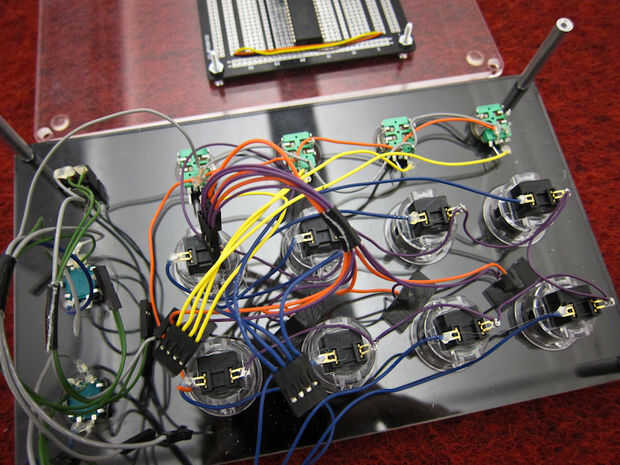

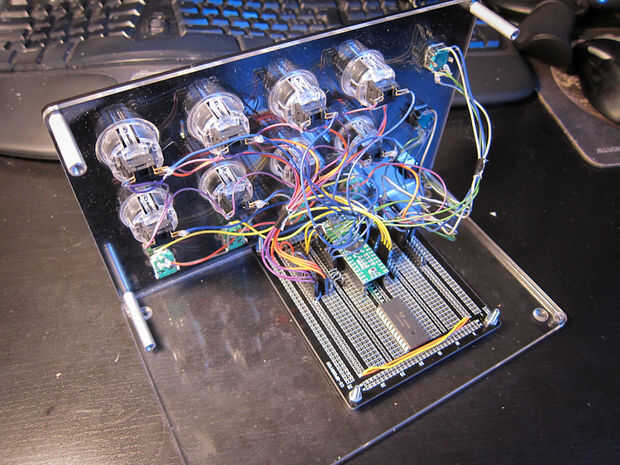

Bien ahora que has construido el panel superior y el PCB es necesario conectarlos juntos.

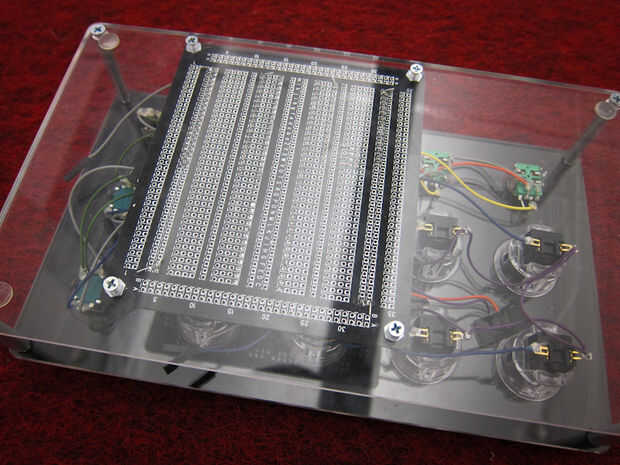

Primero fije su PCB para la capa de fondo con algún hardware. Tenga en cuenta que no incluí en el PCB de montaje agujeros en mi causa de archivos de corte láser que sabía que quiero especificar la posición de la PCB en adelante.

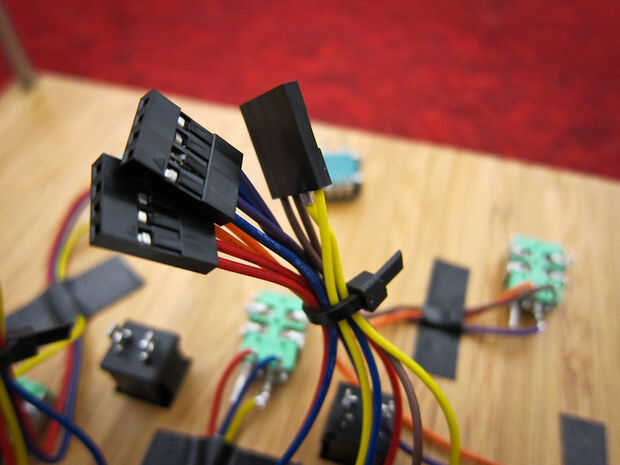

Esperemos que era prudentes y había comprado muchos tamaños de vivienda conectores crimp. Necesita conectar doble puntas de alambre en las cubiertas de la encrespadura. Existe una orientación específica que causa la conexión de presión a 'click' en la caja. Una vez que el cable esté conectado correctamente a la vivienda que se dará cuenta de que no se tire de ella hacia fuera - perfecto. En el caso de haber cometido un error y necesita para quitar la presión conexión de la caja sólo inclinar hacia atrás la aleta plástica pequeña en la parte delantera y quite con cuidado.

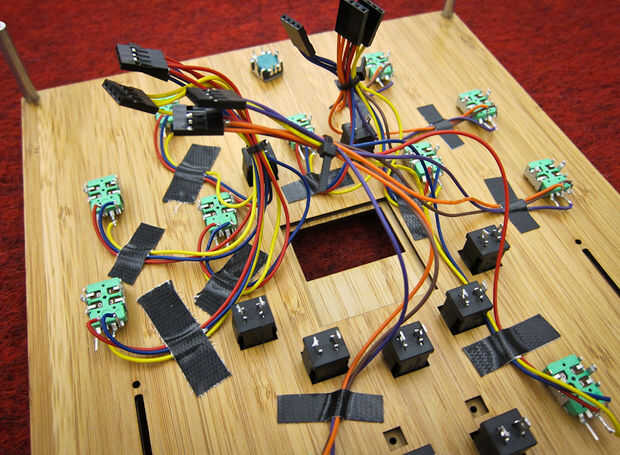

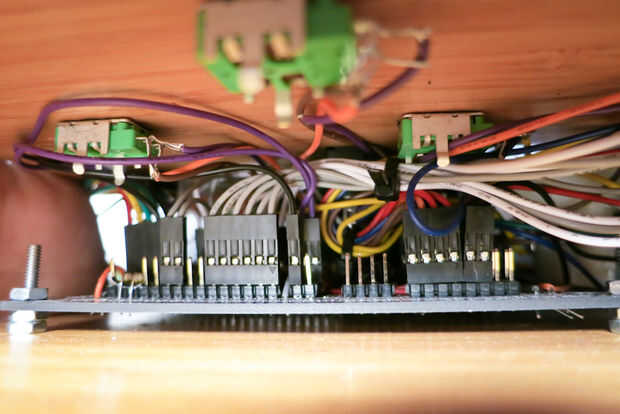

Ahora es importante que conectar todas las conexiones de la lectura de potencia de planta en diferentes soportes. Tenga en cuenta la orientación de los pines de cabezal de lectura de tierra de potencia en el PCB. Si usted entiende el paso 4 debe ser evidente cómo las carcasas de presión deben ser creado y conectado. Con ataduras de cremallera o cinta para cables de grupo para ciertos tipos de componentes es muy recomendable (ver imagen).
No mezclar las conexiones del potenciómetro de tierra de entrada de potencia al conectar en la placa. Puesto que no color capa mis cables muy bien lo hice una vez. Les había conectado incorrectamente a mi CD4067BE y me olía a quemar poco después de enchufar el Teensy ++. Yo inmediatamente había desconectado el USB y por suerte no freír el chip - cerca de llamar.
Si usted tiene muchos componentes sólo pueden quiere conectar y probar unos cuantos a la vez.
