Paso 5: Añadir el SCR y el interruptor

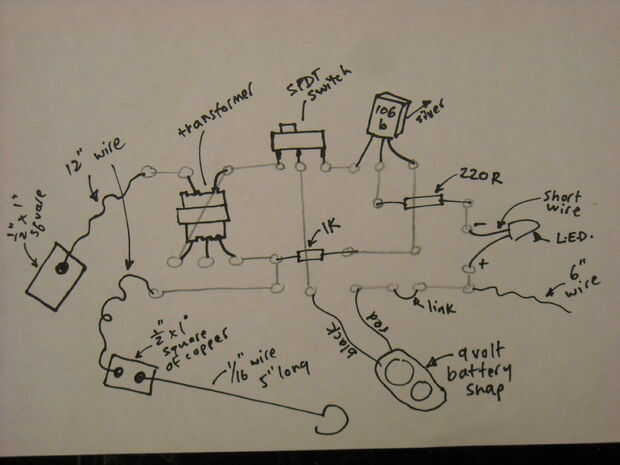

Revisa el dibujo arriba. Al cambiar el interruptor hacia el SCR es un negativo a la SCR. El pin medio de SCR está conectado a un resistor y un LED... al otro lado del que va a positivo. Normalmente el SCR detiene la electricidad fluya a través del LED pero cuando se aplica un poco de potencia al terminal 3 de SCR la energía fluirá a través y el LED se encenderá. Pero aquí es cuál es fresco sobre el SCR.... permanecerá así hasta que se vuelva a establece el SCR. Lo hacemos tomando el negativo del pin 1 de SCR temporalmente cambiando la palanca hacia adelante y hacia atrás.
Saber los niños acerca de SCR explicando la idea de una puerta con un pestillo... Si la puerta cierra lo suficiente se quedará así... Sólo un pequeño impulso puede detener un hosco perro loco... por suerte...
El SCR es bastante difícil pero no lo dejas te calientes demasiado. Lo que propongo a los niños es que cuando de la soldadura se hacer uno, esperar un minuto o dos de pasar a la siguiente iniciativa. Deben podemos tocar el cuerpo del SCR sin quemarse los dedos.

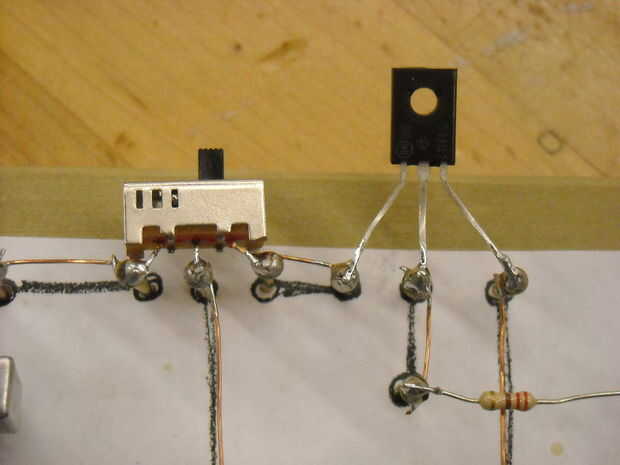

El SCR para el lugar de la Junta de la soldadura. Mira el dibujo y la fotografía para darle una idea de cómo todo va junto. Asegúrese de que el SCR se enfrenta a la manera correcta... tiene polaridad...
Puede soldar el interruptor ahora. Interruptores la mayoría son demasiado pequeños y los conductores deban estirada a las uñas. Esto parece funcionar bien. La otra opción es usar un interruptor más grande o las uñas se mueven más cerca juntos. No propongo acercar las uñas sí porque los niños tienen un momento difícil meter a colocar.
El propósito del interruptor es permitir al usuario elegir entre jugar el juego con el LED ir en o el ZAPPER en. Todo está haciendo está pasando el negativo (cable negro) de la batería de LED a ZAP. Cuando se mueve el interruptor hacia el LED elige que parte del circuito y lo contrario para ZAP.
El interruptor puede ser bastante caro y los niños les encanta jugar con él... podría sugerir que usted les mano hacia fuera con cuidado... uno por uno... No se olvide de asegurarse de que la caja de metal del interruptor de no cerrar la brecha entre las uñas.
