INTRO:
Este proyecto parpadea 18 LEDs en tres tipos diferentes y usted puede utilizar éstos para crear un llamativo corazón de San Valentín. El circuito se mantiene simple (y barato) utilizando el CI 4060B que contador y oscilador (reloj) en un solo paquete. El circuito requiere una fuente de 9V, como una batería PP3. No va a funcionar con tensiones más bajas y un voltaje más alto destruirá los LEDs.
La resistencia variable preset se puede utilizar para ajustar la frecuencia del oscilador y determina la velocidad de destellos de los LEDs. El IC limita la corriente a y desde sus salidas para que los LEDs pueden conectarse forma segura sin resistencias en serie para limitar la corriente. La parte de la placa perforada del circuito es fácil de construir pero los cables de los LEDs necesita atención por lo que a continuación se proporcionan instrucciones detalladas.
Puede descargar nuestra plantilla de corazón de San Valentín para imprimir y pegar en tarjeta gruesa, madera etc..
La plantilla del corazón de San Valentín se suministra como un archivo PDF. Para ver e imprimir PDF archivos que necesita un Acrobat Reader que puede descargaron gratis para Windows , computadoras Mac , RISC OS y UNIX/Linux . Si no estás seguro de qué tipo de computadora tiene probablemente es Windows.
¡ ADVERTENCIA !
Utilizando una batería (o fuente de alimentación) con una tensión de más de 9V destruirá los LEDs.
Se puede ver en el esquema (abajo) que 6 LEDs están conectados en serie entre la fuente de 9V y 0V. Cada LED requiere aproximadamente 2V a través de ella a la luz, utilizando una tensión de 12V (= 6 × 2V) o más hará que la conducta de LEDs directamente, sin tener en cuenta el CI 4060B. Con ninguna resistencia serie para limitar la corriente esto destruirá los LEDs.
Los componentes electrónicos:

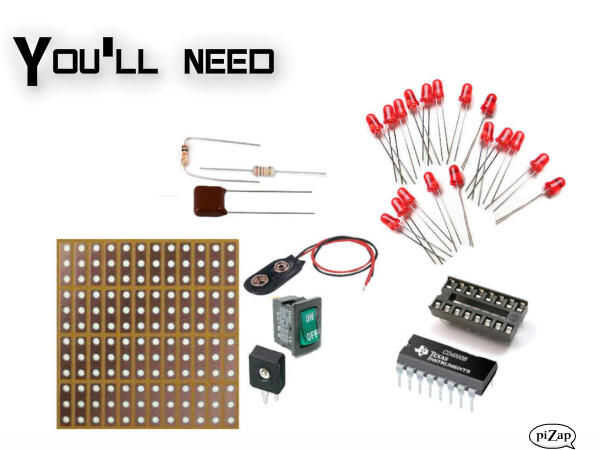

Usted necesitará
* resistencias: 10 k (R1),470k(R2)
* preset: 47k (esto podría ser 100k si es necesario)
* condensador: 0.1µF(C1)
* 4060B IC
* 16-pin zócalo DIL para IC
* LEDs x 18, 5mm de diámetro, rojo (o cualquier mezcla de rojo, naranja, amarillo y verde)
* interruptor de encendido/apagado
* clip batería de 9V PP3
* placa perforada 13 filas × 18 hoyos
