Un alambre de laberinto con una electrónica giro

aquí es un SIMPLE y realmente proyecto de diversión electrónica usted puede hacer en casa. No necesitas hacer un tablero de circuito impreso que lo hace todo mucho más fácil!

Estoy seguro que has jugado "laberinto de alambre"... (también llamado "Sammy la serpiente" por maestros de tienda en nuestro distrito...) Pase un lazo de alambre a través de un laberinto. Hace unos años construyeron un circuito de enganche simple que luz y mantener encendidos un LED si tocó el alambre con el lazo. Los niños le gustaba pero no eran encantados por él así que añadido un ZAPPER en el mango. También construí en un interruptor para que los niños puedan alternar de una luz o un zap.
Oh ya.
Ahora los niños están tan emocionados que guardo este proyecto para el último como una recompensa por hacer un buen trabajo en las otras tiendas!

He estado enseñando electrónica durante 14 años y he probado todo tipo de junta que método ahi. Yo solía usar el método foto-resist que funcionaba bien pero se convirtió en fuerte para hacer en grandes cantidades... y caro! También he probado el papel de la copiadora laser y el papel de transferencia de toner que funcionan bastante bien. El verdadero problema es la parte química del proceso. Hacer una placa de cobre significa que el cobre descubierto deben eliminarse químicamente. Gran dolor. Lío grande. Los niños de grado 6, 7 y 8 con los productos químicos desagradables simplemente apesta.

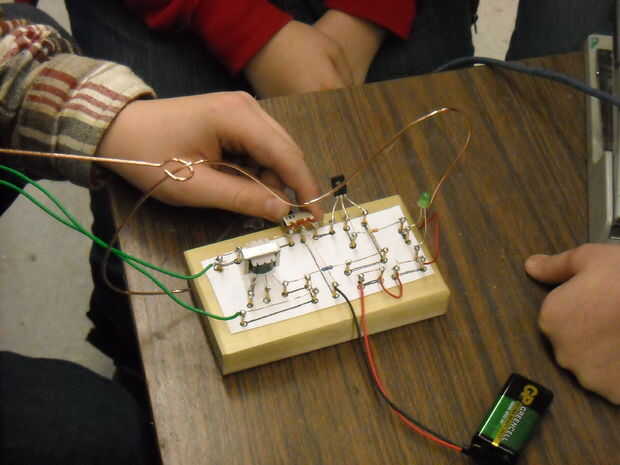

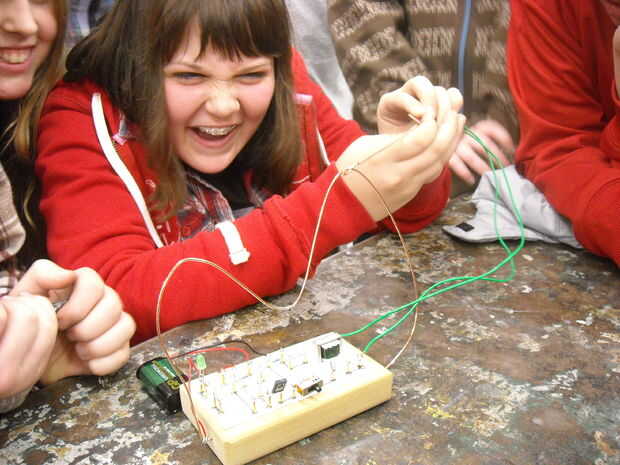

Así pues, introduce el método que desprecian de profesores de electrónica. Madera, clavos y cableado punto a punto. Había despreciado este método como hokey y hack hasta que empecé a usar con mis alumnos. ENCANTAN!! Martilleo y soldadura clavos con piezas de conexión son tan genial los niños están emocionados acerca de lo. La otra ventaja es que es muy fácil para solucionar... problemas son obvios! Sin productos químicos, baratos, niños les encanta y fácil de trabajar. ¡ PRUÉBALO!

Este instructivo está diseñado como un esquema de plan de lección día a día para profesores pero creo que lo que hace este proyecto excelente también es que usted puede fácilmente hacer en casa!

Objetivos de aprendizaje:
-Los estudiantes aprenderán a identificar e instalar componentes electrónicos básicos incluyendo los resistor, SCR, LED y transformador.
-Los estudiantes aprenderán sobre la inducción electromagnética y que cierre el circuito. Mediante la comprensión de estos conceptos será el estudiante que sea capaz de analizar y solucionar problemas en el circuito.
-El alumno aprenderá a usar un soldador con seguridad que se aplican las habilidades para construir un circuito.
-El alumno diseñará una pieza del juego que aplica el diseño a construir.

Nuevo vocabulario a la investigación:
-Polaridad
-Circuito
-Aislador
-Conductor
-Palanca
-Cierre
-Amperaje
-Voltaje

Materiales: (por alumno...)
-220R, resistencias de 1K 1/4 watt.
-5 m m LED (cualquier color)
Diapositiva - SPDT o interruptor.
-SCR 106B (paquete de 220)
-Transformador de modo 60-282-0 (uno verde pequeño)
-3 pies de cable de conexión de calibre 18-22. No trenzado...
-latón 30 clavos... unos 5/8" de largo (o W.H.Y.)
-Bloque de madera de 3/4' de espesor, 3" por 5"
-Soldadura... utilizo la base de resina de 1,2 mm.
-1/16 "soldadura de alambre (o colgador de ropa que se ha lijado)
-2 pequeñas piezas 1/2" por 1" de cobre revestido 1 cara.
-epoxy o cinta de doble cara.

encontrar que el mejor lugar para las piezas es a menudo DIGIKEY. Pruébelos en digikey.ca. Enviará para baratos dependiendo de cuanto compres y a menudo al día siguiente. MUY RÁPIDO.  También puede usar ese dispositivo antiguo llamado el teléfono y hablar con una persona reales que generalmente es muy amigable. Aquí tiene unos cuantos números de piezas para empezar...

-Resistencia de 220R es CF14JT220RCT-ND (digikey)
-1 K resistencia es CF14JT1K00CT-ND (digikey)
-SCR es C106BGOS-ND (digikey)
-transformador es un producto de modo... electrosonic (http://www.e-sonic.com) lo tiene por $2.50
-revestido de cobre PC94-ND (digikey)
-LED 516-1335-ND (digikey)
-SPDT switch 450-1569-ND (digikey)

Hay todo tipo de distribuidores de electrónica en la web... digikey, electrosonic y mouser son todos los grandes. La mayoría de las resistencias será un mínimo de 10-25, que es de solo $3... el interruptor y transformador están el más caro de $2.50... bastante barato!

Herramientas:
-Papel de lija 120Grit
-Lápiz (hierro) unos 25 watts de soldadura...
-martillo
-Taladro y 1/16 bits (más grande si se utiliza una percha)
-aguja-nariz alicates, pelacables

Enviado por HD Stafford Middle School para el programa de patrocinio de Instructables
