Un 3D totalmente imprimible robótica GlaDOS brazo plafón (6 / 11 paso)

Paso 6: Montar el cuerpo de GlaDOS

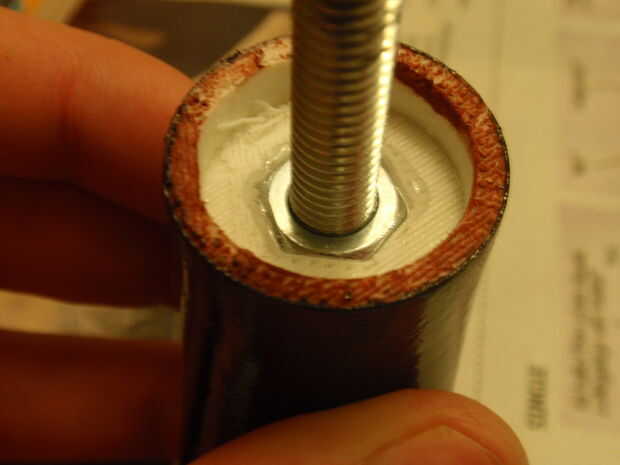

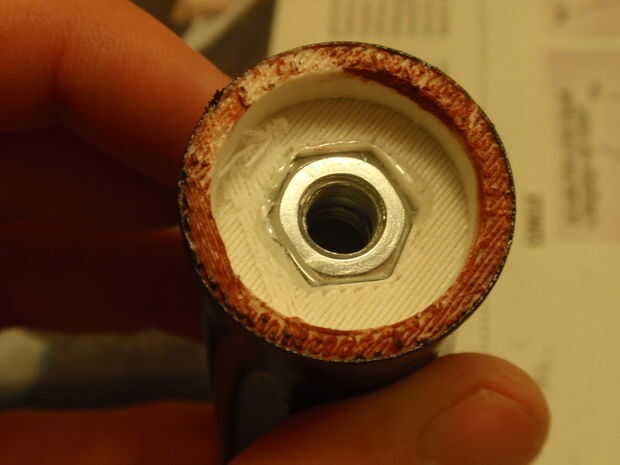

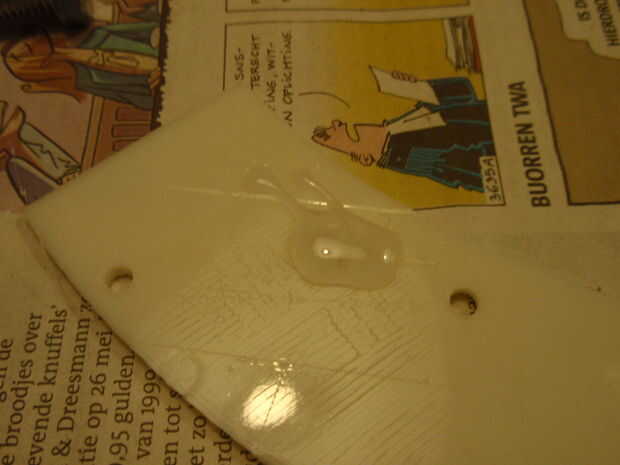

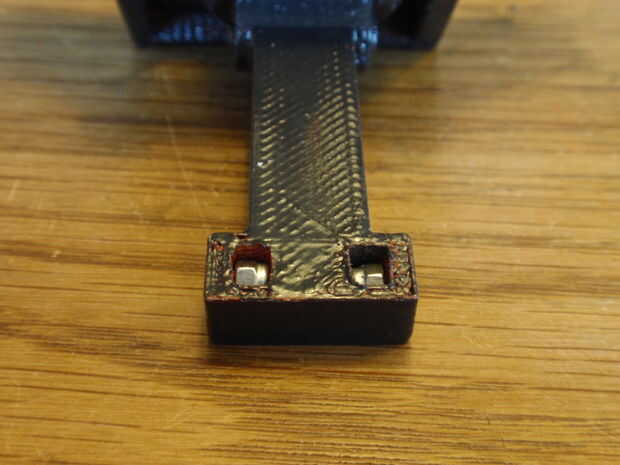

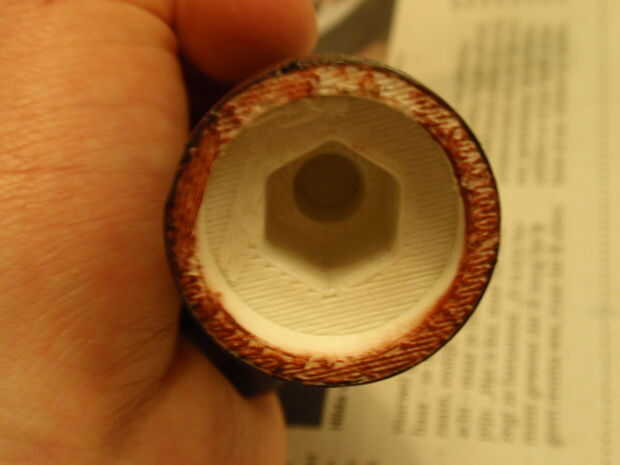

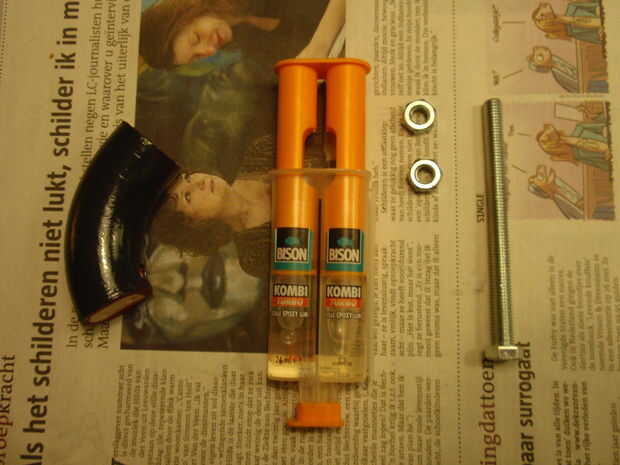

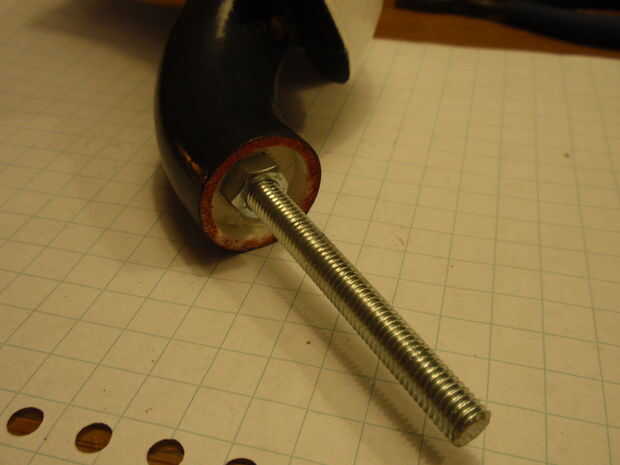

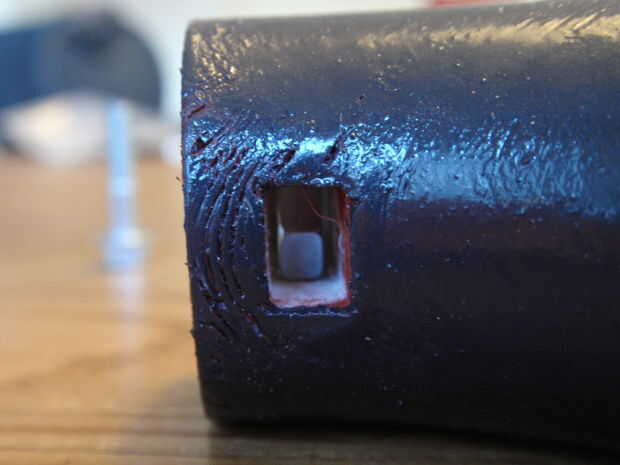

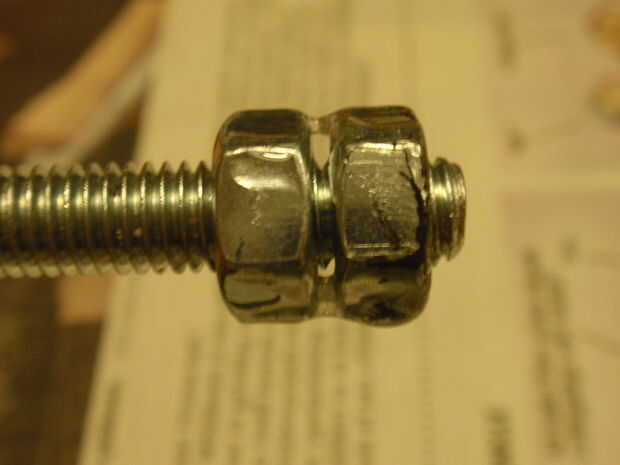

Glue 2 M8 nuts in the tube. Utilizar un montón de pegamento fuerte (como el pegamento de epoxy componente 2) para pegar las tuercas en el tubo. Estos sostenga todo el peso de la lámpara.

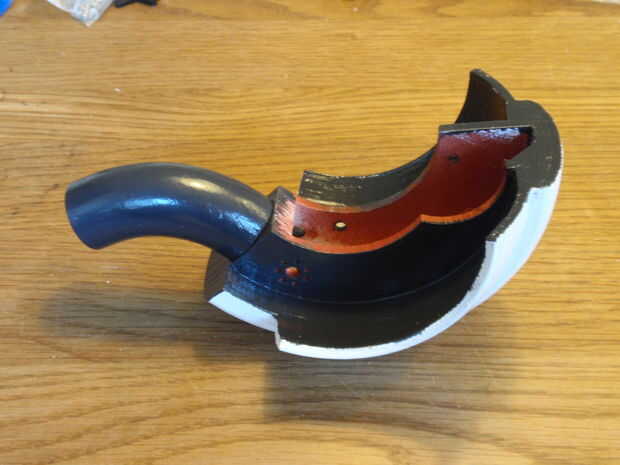

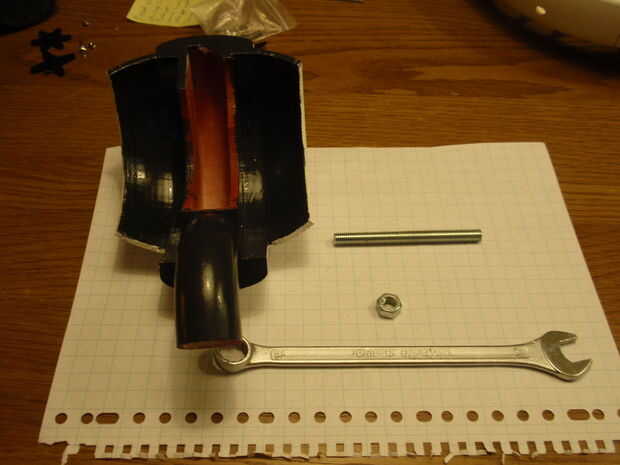

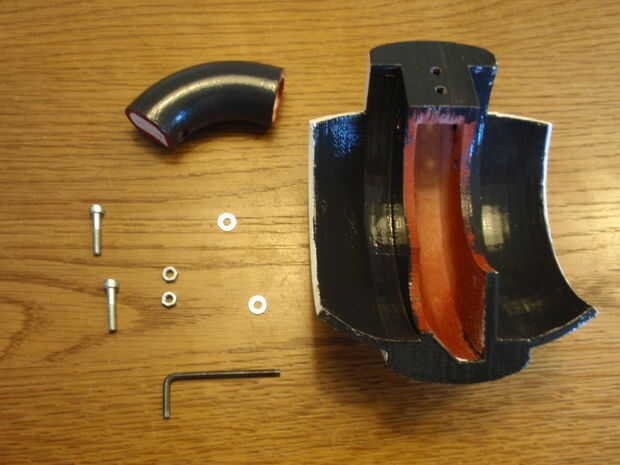

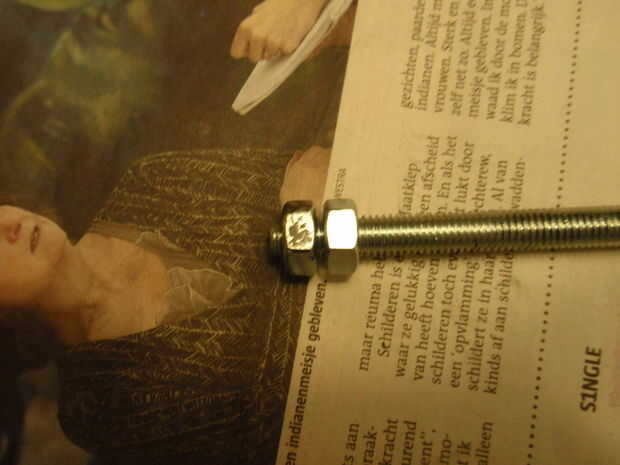

Conecte el tubo de atrás con 2 tuercas M4, cortado exactamente a la medida.

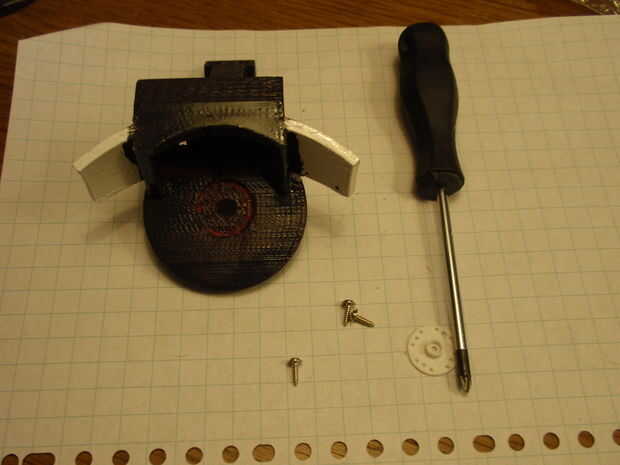

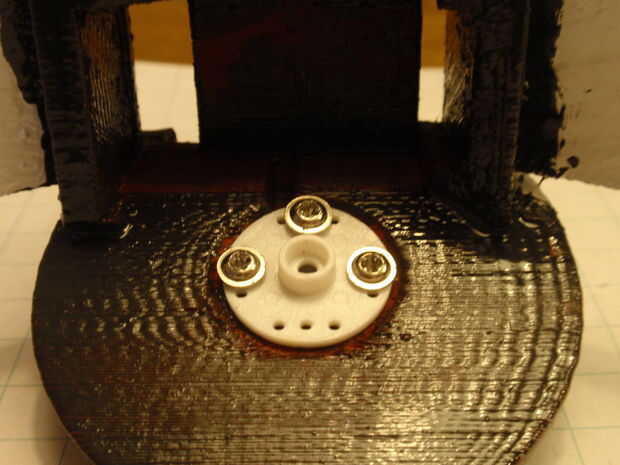

Coloque la placa de servo redondo a la rotación. Tenga cuidado de no romper la pieza. puede taladrar los agujeros para que los tornillos son apenas catching. Esta parte es frágil.

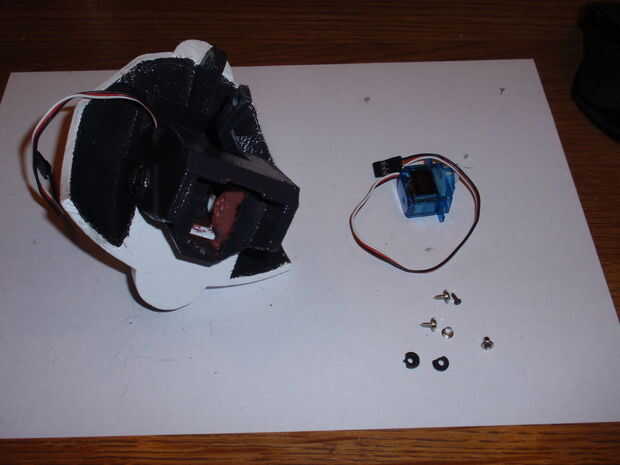

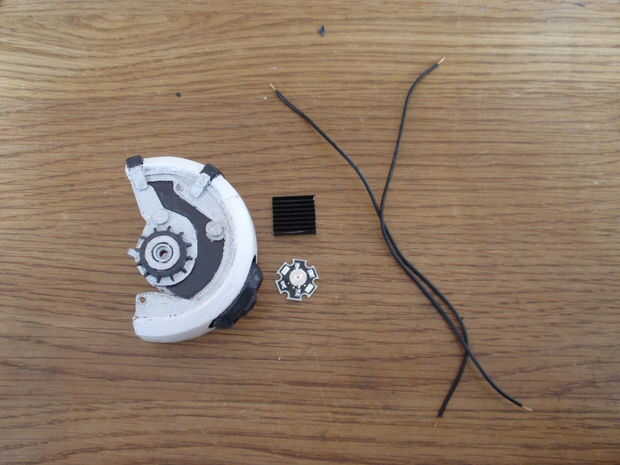

Poner Led con cable en la cabeza (sólo si lo desea el ojo a la luz para arriba)

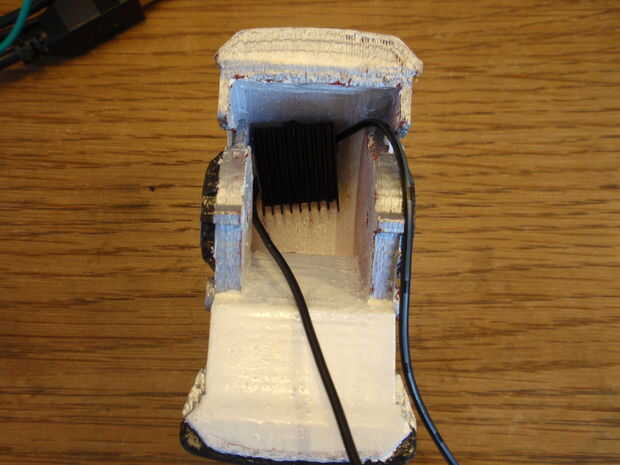

Coloque el disipador de calor en el ojal led. Esto es sólo una precaución. el ojo es alimentado con una fracción de la potencia de las luces principales.

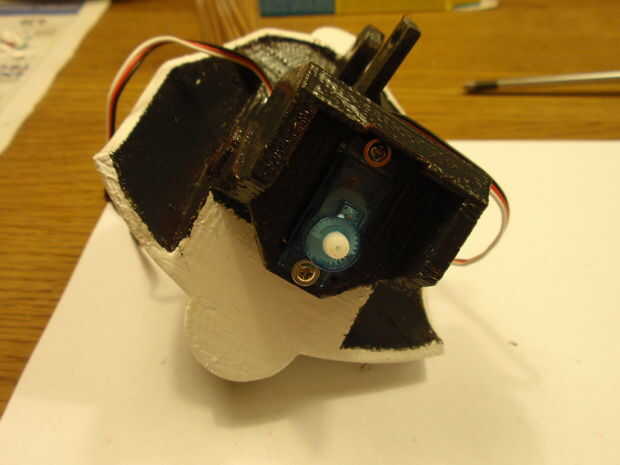

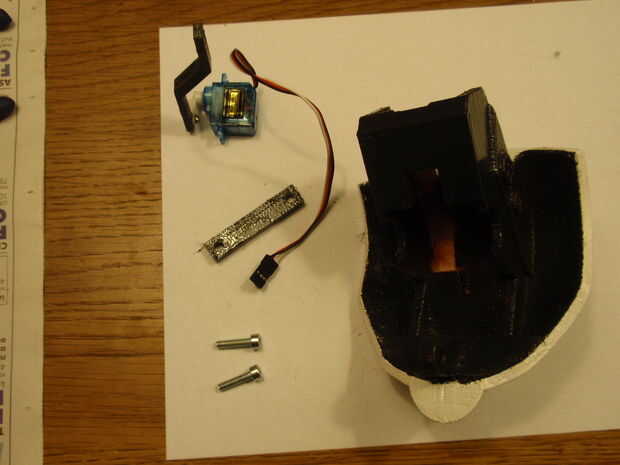

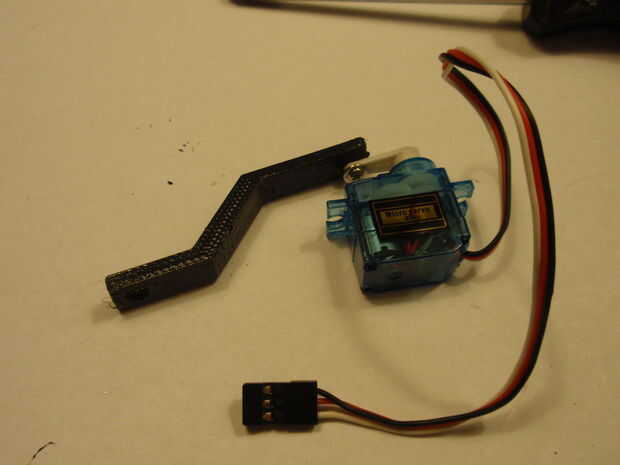

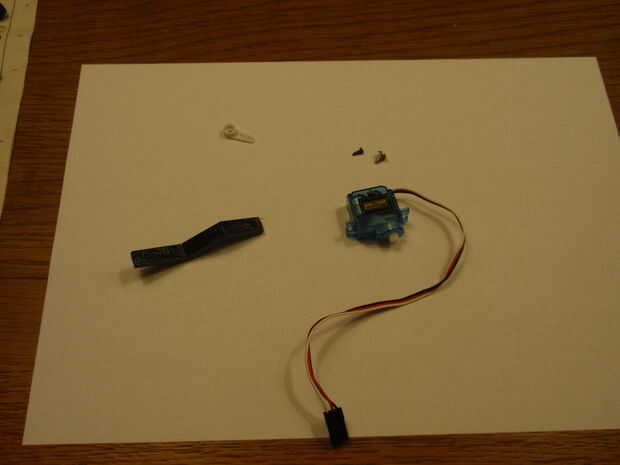

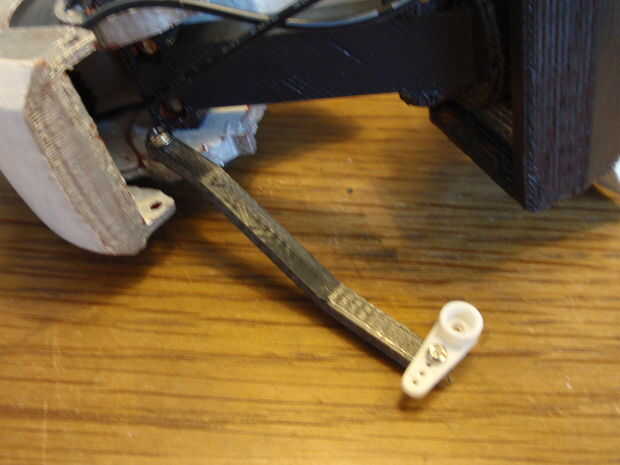

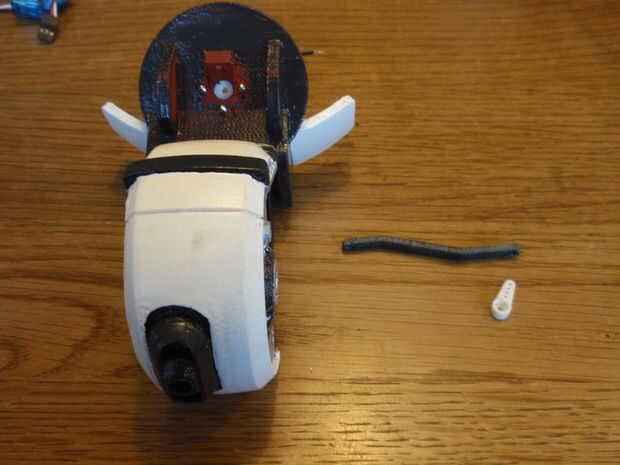

Acople varilla al servo cabeza. No quiero adjuntar esta varilla de empuje cuando el servo se pega ya en lugar.

Serva de puesto (y cola) en rotación

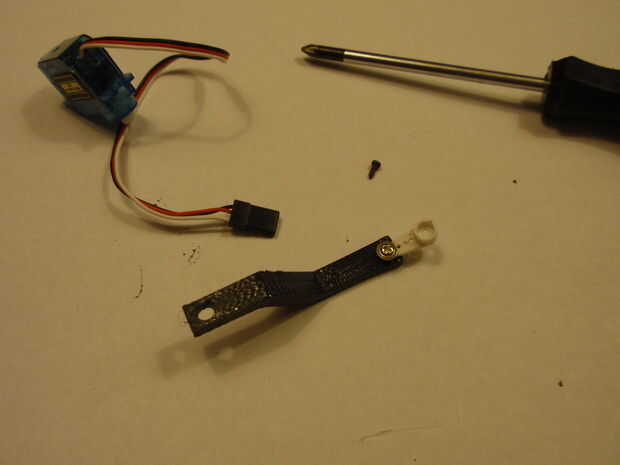

colocar varilla grande al servo inferior.

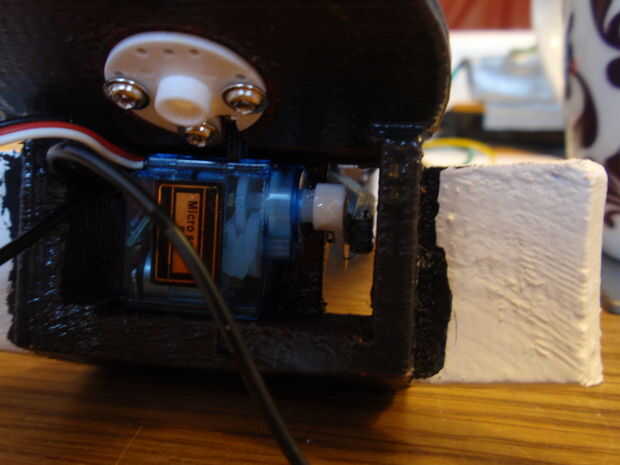

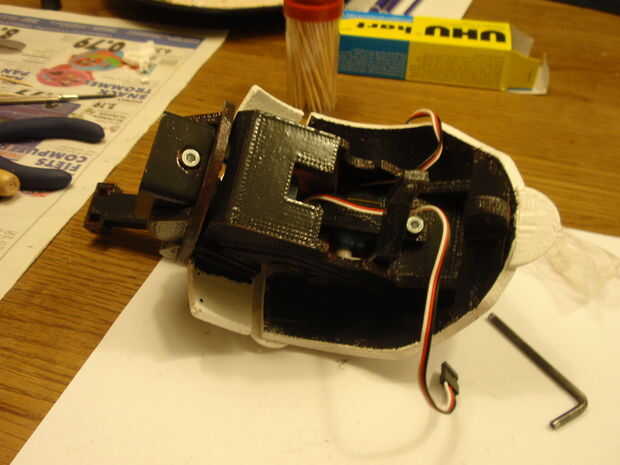

Acople servo a mover el brazo utilizando el servoclamp

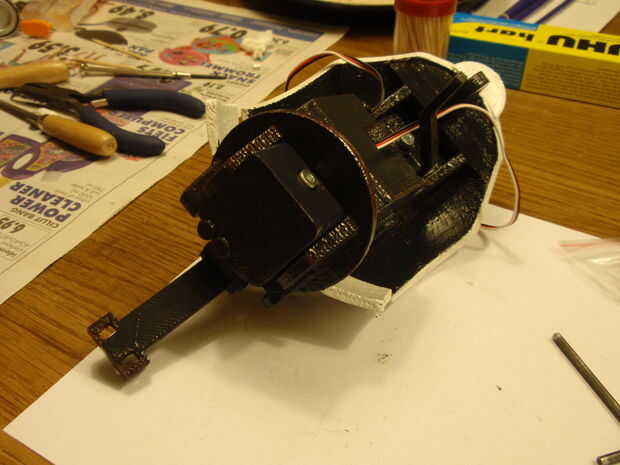

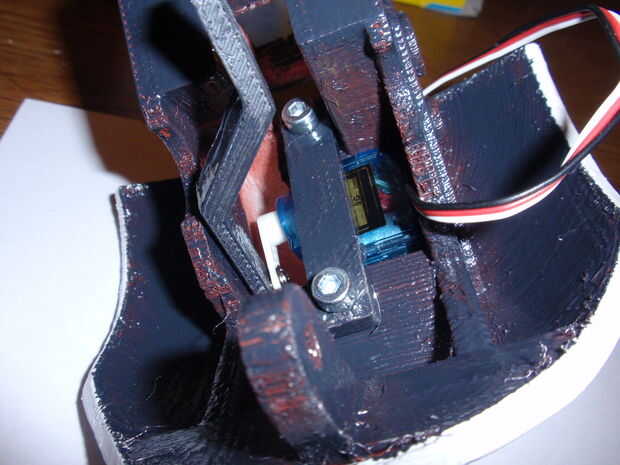

Poner otros servos en la parte inferior y para fijar la rotación. El servo debe estar ' hacia abajo' el brazo móvil y la línea de rotación.

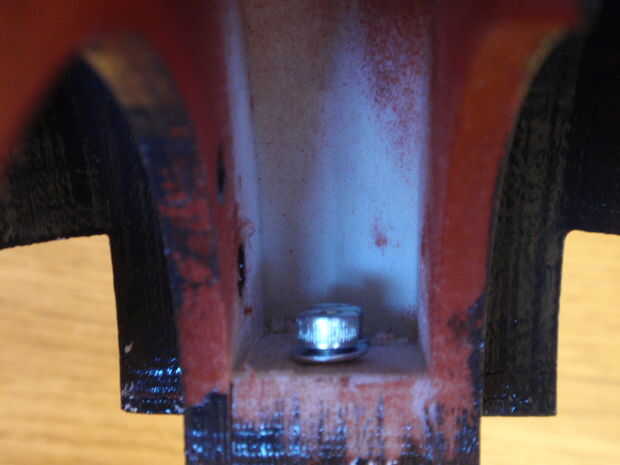

Fijar rotación hacia abajo con el tornillo y tal vez un punto de pegamento.

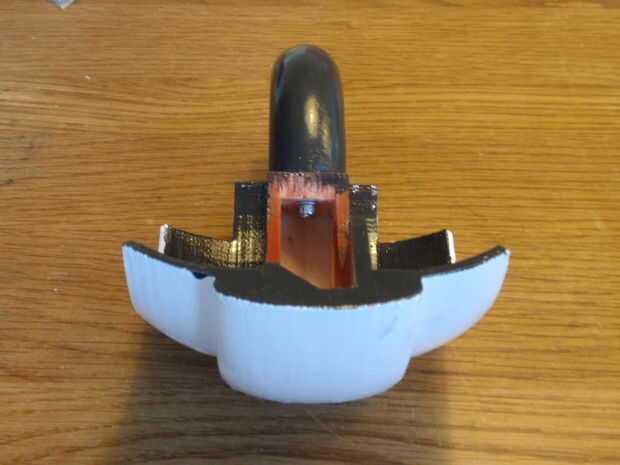

Coloque la caja en la rotación para tapar los orificios de una caja de conexiones de los orificios de montaje

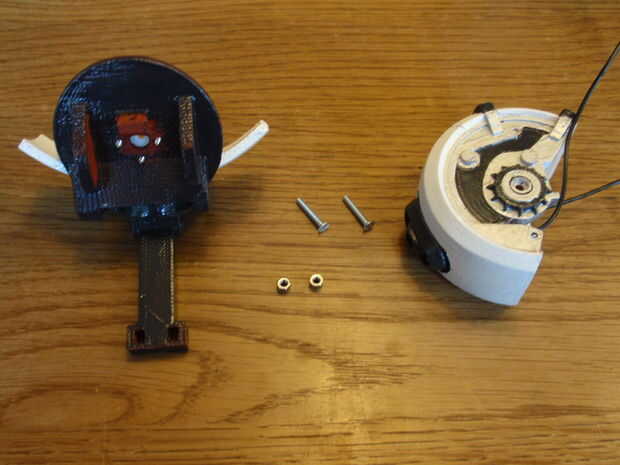

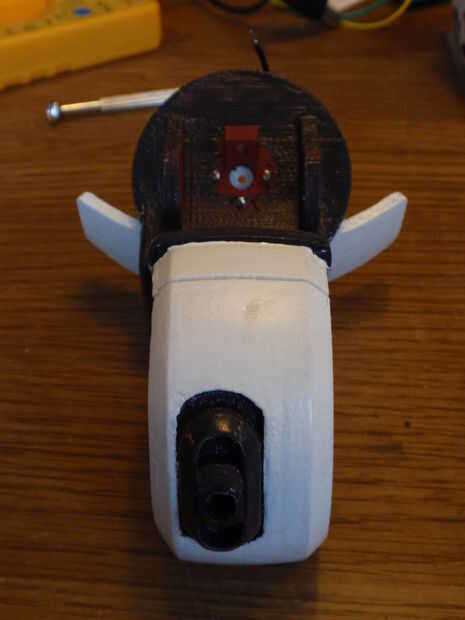

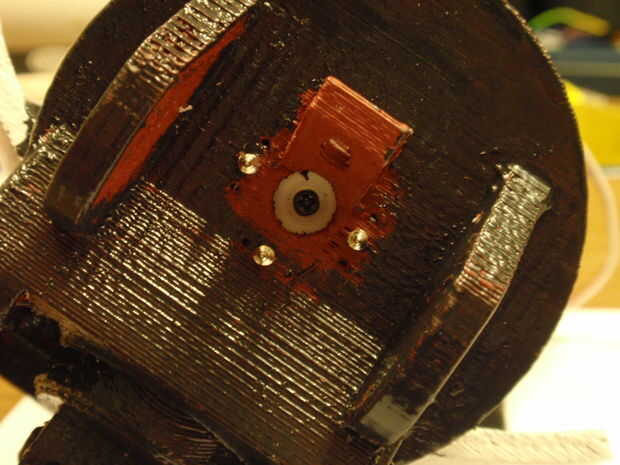

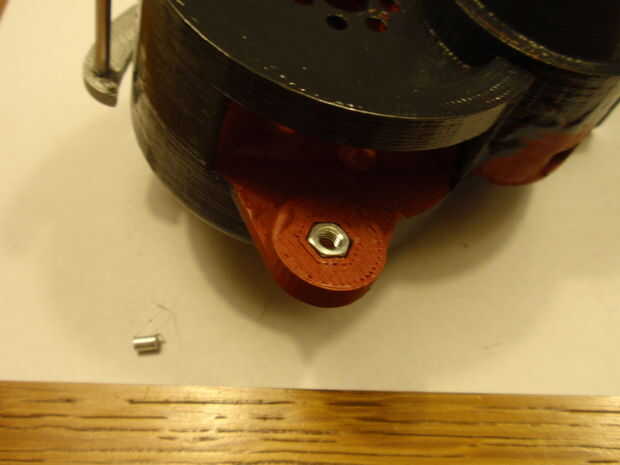

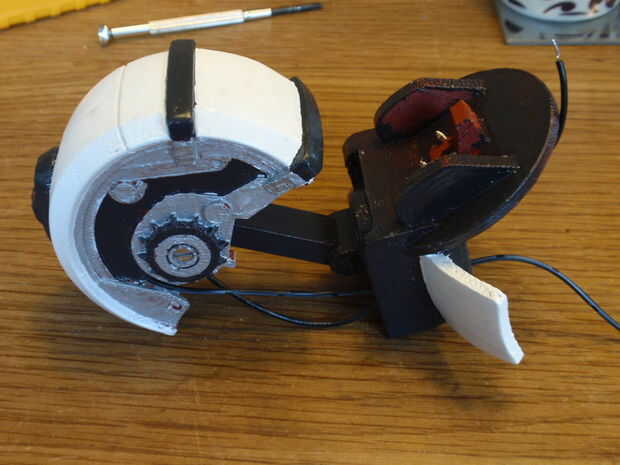

Montar cabeza a rotación con auto 2 bloqueo tuercas M3 y 2 M3 tornillos avellanados.

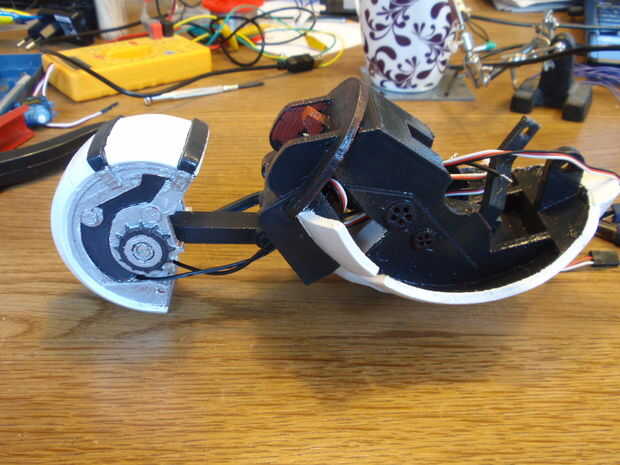

Conecte el varillaje cabeza a cabeza con un pequeño tornillo.
