Paso 4: Voltaje analógico Lee método

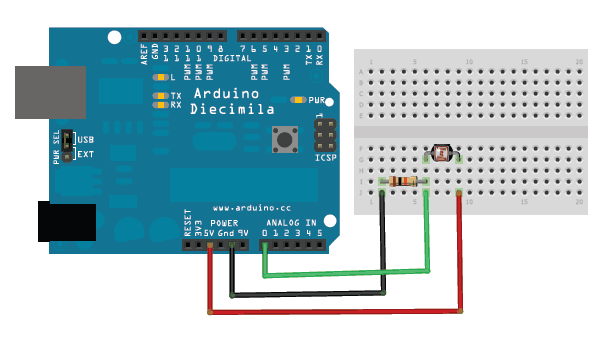

La manera más fácil de medir un sensor resistivo es conectar un extremo a la energía y la otra a una resistencia de pull-down a tierra. Entonces el punto entre el resistor fijo desplegable y el resistor variable fotocélula está conectado a la entrada analógica del microcontrolador como un Arduino (ilustrado)

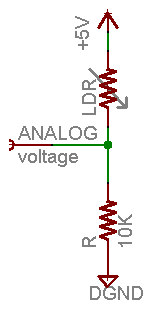

(Ver esquema abajo)
Para este ejemplo estoy mostrando con una fuente de 5V, pero nota que se puede utilizar con un 3,3 v de la fuente tan fácilmente. En esta configuración la lectura de tensión analógico varía de 0V (tierra) a 5V (o prácticamente igual a la tensión de alimentación).
El funcionamiento de esto es que como disminuye la resistencia de la fotocélula, la resistencia total de la fotocélula y el resistor de telecine disminuye más de 600 K ohmios a 10 K ohms. Eso significa que la corriente que fluye a través de ambos aumentos de resistencias que a su vez hace que la tensión en la resistencia de ohmio de 10 K fijo para aumentar. Su un truco!
(Ver primera tabla)

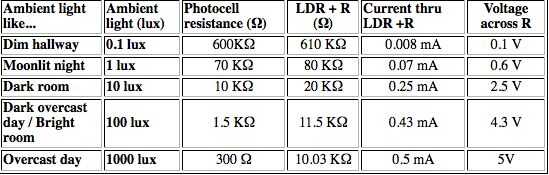

Esta tabla indica el voltaje análogo aproximado basado en la fuente de 5V un sensor luz/resistencia y resistencia de 10 K ohm telecine
Si usted está planeando tener el sensor en una zona brillante y utilizar un desplegable de 10K ohm, rápidamente se saturan. Eso significa que se golpeó el 'techo' de 5V y no poder distinguir entre un poco brillante y muy luminoso. En ese caso, debe reemplazar el desplegable de 10K ohm con un desplegable de 1K ohm. En ese caso, no será capaz de detectar diferencias de nivel oscuras así pero será capaz de detectar diferencias de luz brillantes mejor. Este es un compromiso que tienes que decidir!
(Ver segunda tabla más abajo)

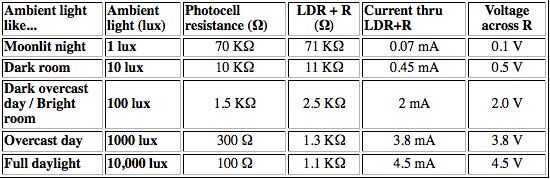

Esta tabla indica el voltaje análogo aproximado basado en el sensor luz/resistencia un 5V suministro y telecine resistor de 1 K
Tenga en cuenta que nuestro método no proporciona voltaje lineal con respecto a brillo! Además, cada sensor será diferente. A medida que el nivel de luz aumenta, el voltaje analógico sube a pesar de la resistencia desciende:
VO = Vcc (R / (R + fotocélula))
Es decir, el voltaje es proporcional al inverso de la resistencia de la fotocélula que es, a su vez, inversamente proporcional a los niveles de luz
