Tutorial de la fotocélula. (1 / 7 paso)

Paso 1: Cómo medir la luz usando una fotocélula


Como hemos dicho, la resistencia de una fotocelda cambia como la cara está expuesta a más luz. Cuando está oscuro, el sensor parece un resistor grande para 10M ohmios, como los aumentos del nivel de luz, la resistencia va. Este gráfico indica aproximadamente la resistencia del sensor en diferentes niveles de luz. Recuerda que cada fotocélula será un poco diferente así que Utilícelo solamente como un guía!

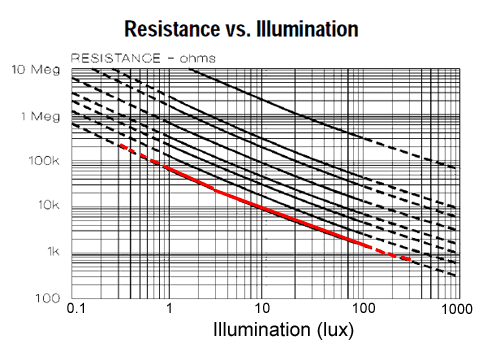

(Gráfico de resistencia ver vs iluminación abajo)
Tenga en cuenta que la gráfica no es lineal, es un gráfico log-log!

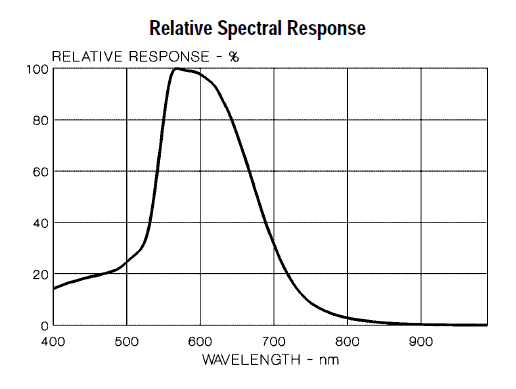

Fotocélulas, particularmente el CD células comunes que usted es probable encontrar, no son sensibles a la luz de todos. En particular tienden a ser sensibles a la luz entre 700nm (rojo) y luz de 500 nm (verde).

Básicamente, costumbre luz azul sea tan efectiva para activar el sensor de luz verde/amarillo!

¿Cuál el heck es lux?

Fichas técnicas la mayoría utilizan lux para indicar la resistencia en ciertos niveles de luz. Pero ¿qué es el lux? No es un método que suelen utilizar para describir el brillo por lo que es difícil de medir. Aquí hay una tabla adaptado de un artículo de Wikipedia sobre el tema

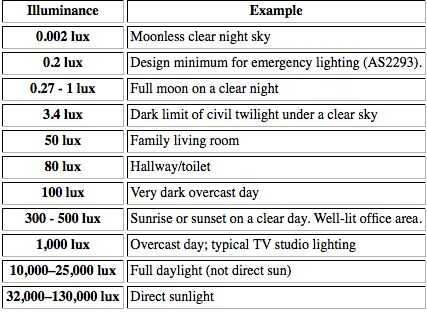

(Iluminación ver tabla abajo)
