Tutorial de la fotocélula. (2 / 7 paso)

Paso 2: Pruebas y conectar la fotocélula


Prueba su fotocélula

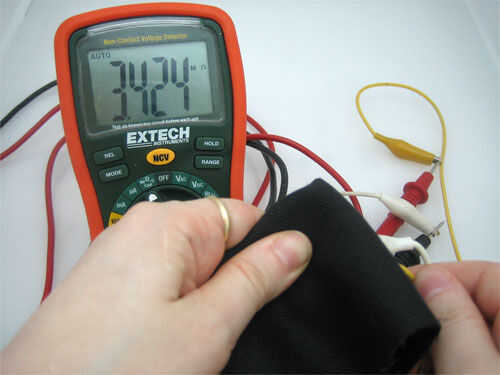

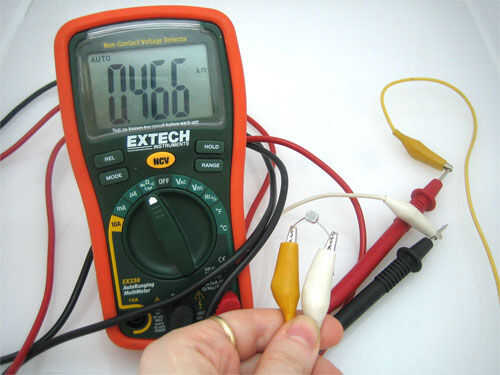

La forma más fácil de determinar cómo su fotocélula funciona es conectar un multímetro en el modo de medición de la resistencia a los dos hilos y ver cómo la resistencia cambia al sombrear el sensor con la mano, apagar luces, etc.. Porque la resistencia cambia mucho, un multímetro de rango automático funciona bien aquí. De lo contrario, sólo asegúrese de que tratar de diferentes rangos, entre 1M ohmios y 1K ohmios antes de 'abandonar'

Conexión de la fotocélula

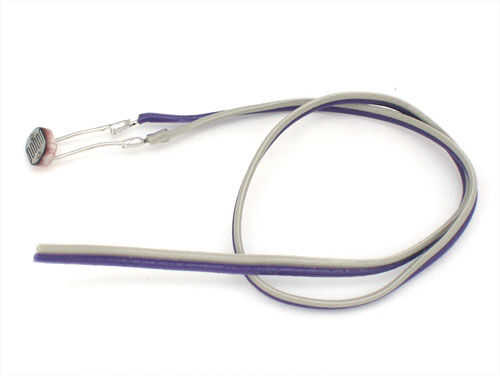

Dado que las fotocélulas son básicamente resistencias, son no polarizados. Eso significa que puedes conectar hasta 'de cualquier manera' y que va a trabajar bien!

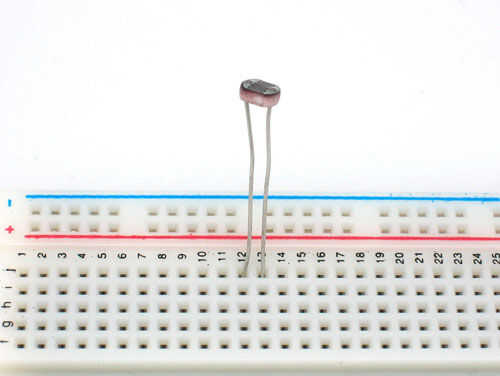

Las fotocélulas son bastante resistentes, fácilmente puede que les de la soldadura, las puntas del clip, enchúfelos en breadboards, utilizar pinzas de cocodrilo, etc.. El único cuidado que se debe tomar es evitar que se doblen los cables desde el sensor con podría romperse si se flexiona demasiado a menudo.
