Tutorial de gráficos de Nokia 5110 (1 / 6 paso)

Paso 1: conexiones

Primero vamos a conectar la pantalla de Nokia 5110. Recuerde que la pantalla LCD funciona con 3.3V y aunque algunas personas lo han conectado a 5V, ha trabajado, pero dio algunos efectos raros, por lo que sugiero conectarse los 3.3V salida de arduino. A continuación, la luz pin en la pantalla LCD. Es uno de los pines que controla si la retroiluminación está activada o desactivada. Será si el pin está conectado a través de tierra y off si está conectado a VCC. La pantalla utiliza 3 mA cuando no retroiluminado que es impresionante. Lo que trato de decir es, si vas a construir algo que va a permanecer encendido, no utilice la luz de fondo si no es necesario. Aquí están mis vínculos:

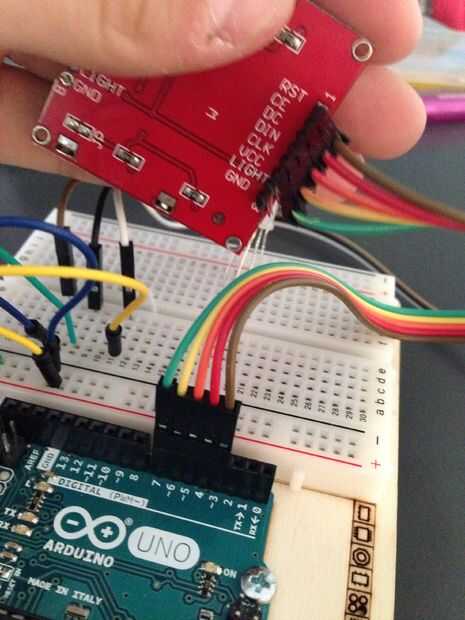

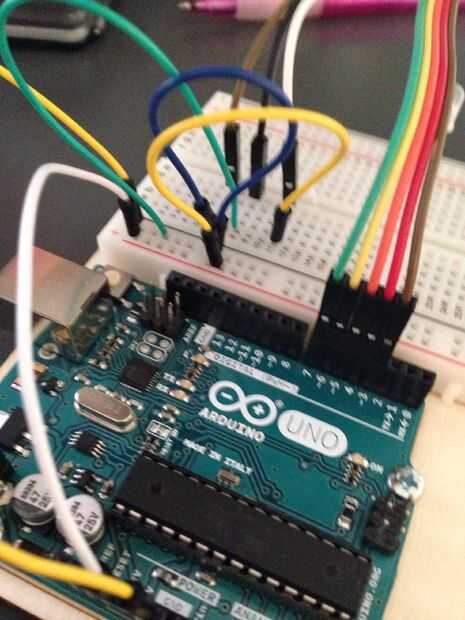

LCD -> Arduino:


VCC -> Arduino 3.3V

LUZ -> Arduino GND (voy a estar utilizando en)

GND -> GND de Arduino

CLK (SCLK) -> Arduino pin 7

DIN (MOSI) -> pin Arduino 6

DC -> Arduino pin 5

CE o CS -> Arduino pin 4

RST (RESET) -> pin Arduino 3


A continuación, vamos a crear algunos mapas de bits y conversión a código C etc..
