Arduino + Nokia 5110 display + IR sensor

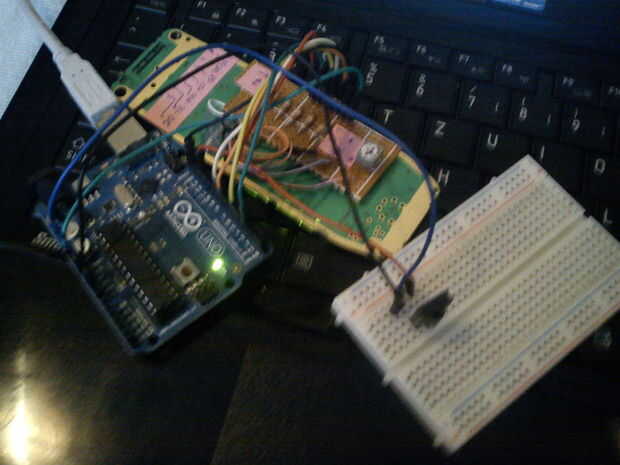

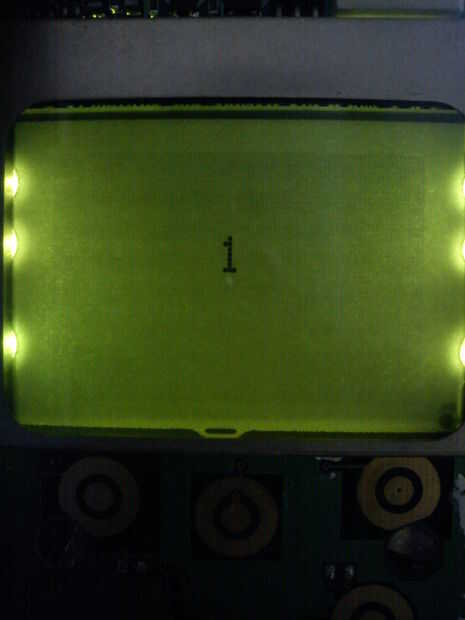

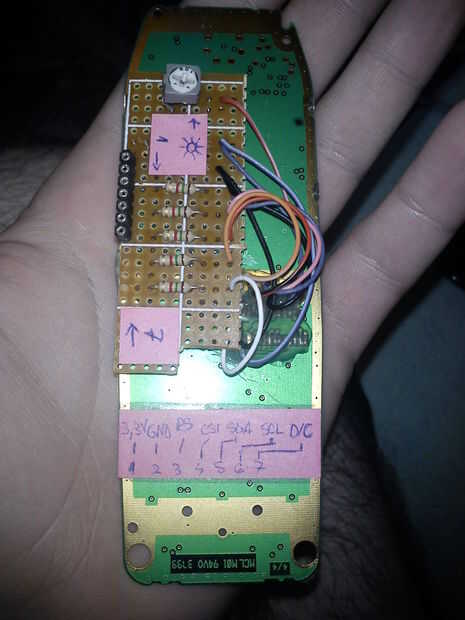

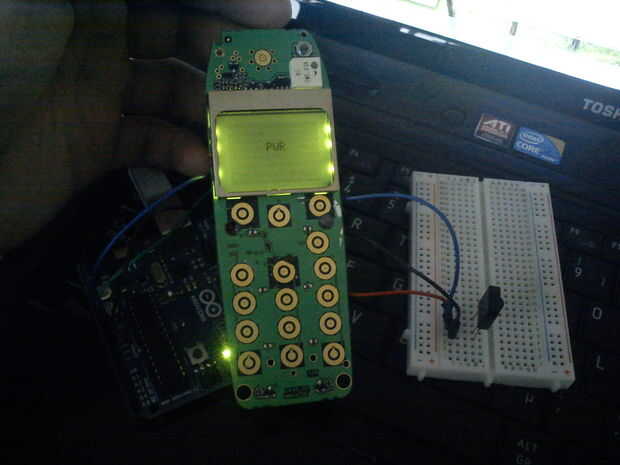

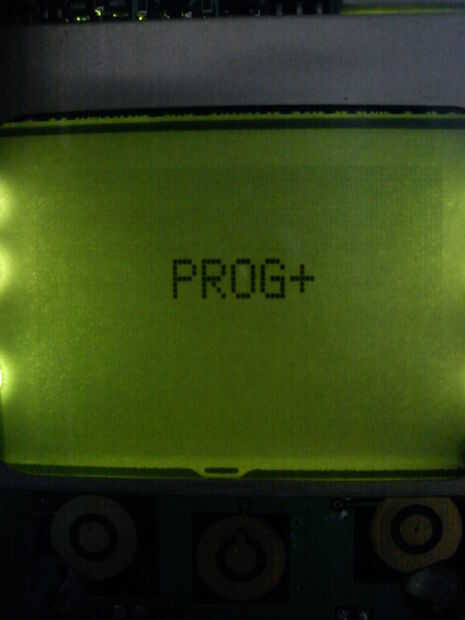

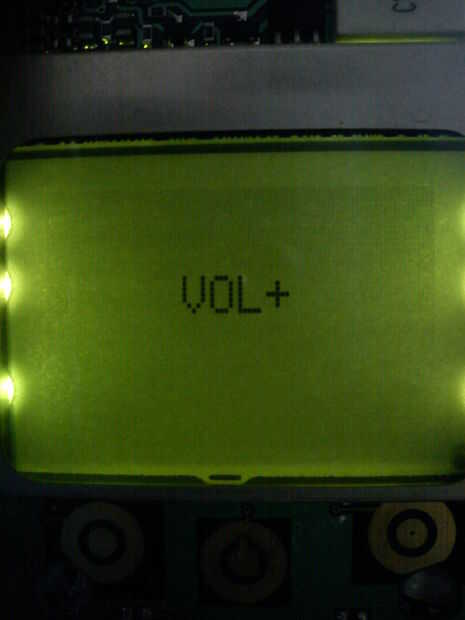

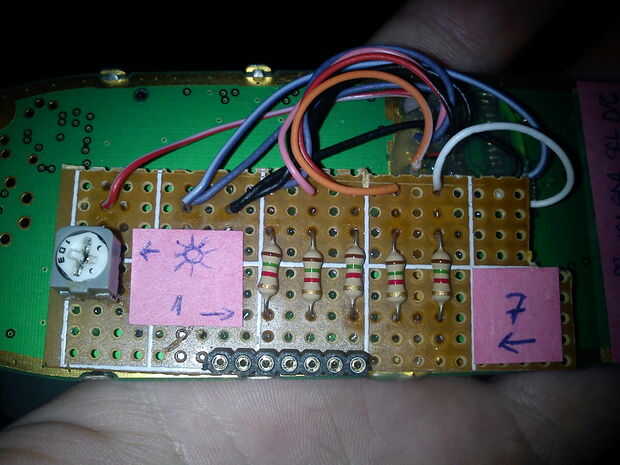

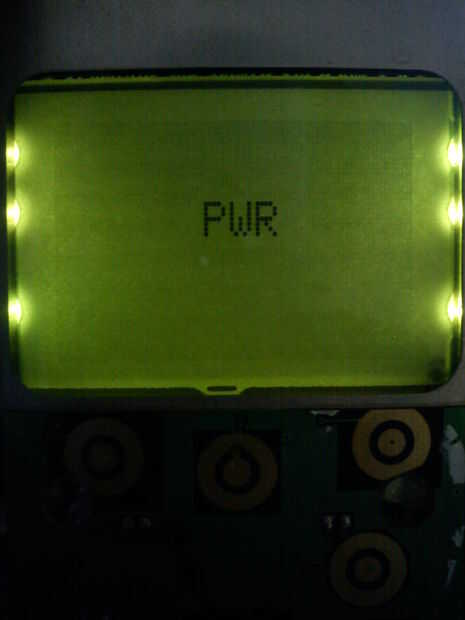

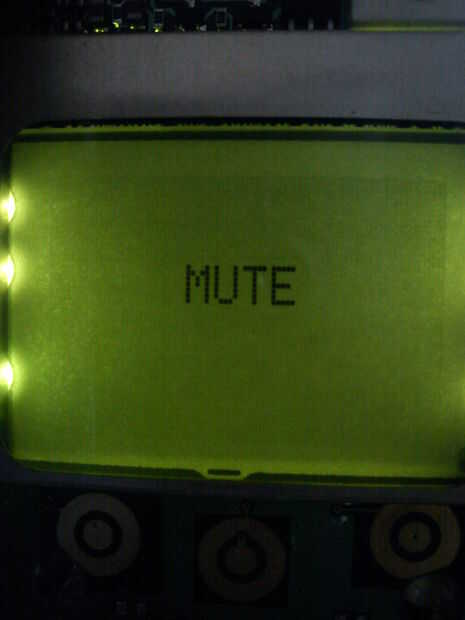

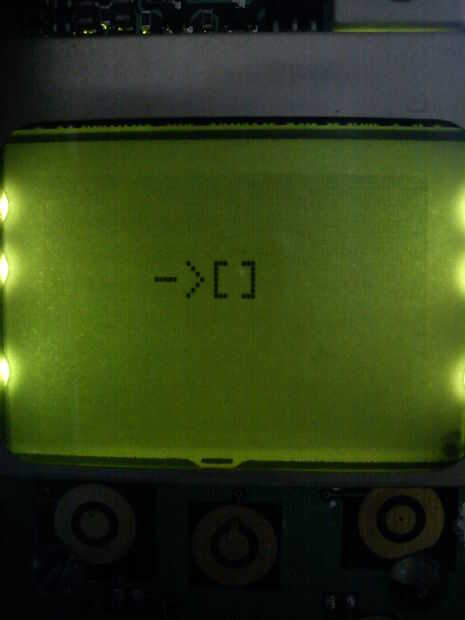

Hi! Hoy estoy enseñaros mi nuevo proyecto utilizando un Arduino UNO, una pantalla de Nokia 5110 (PCD8544) y un sensor de infrarrojos. Logré escribir un bosquejo que es leer los datos recibidos por el sensor de infrarrojos y mostrará los nombres de los botones presionados en la pantalla. También usé toda la Junta Directiva de Nokia con pantalla lcd y teclado ya que no tengo la posibilidad de comprar o hacer un tablero de arranque para el LCD. Fue un poco de dolor para soldar algunos cables en esas pequeñas almohadillas cobre de la parte posterior de la pantalla lcd + placa de teclado, pero trabaja ok y eso es suficiente.
Ahora, voy a dejar las fotos para hablar de sí mismos. ¡ Saludos!

P.D.: lo siento pero no puedo cambiar el orden de las fotos porque hay un problema con el sitio...

Descargar dibujo de: https://www.dropbox.com/s/al40wsotf1fvlhn/Afisare_comenzi_telecomanda_ir_pe_8544.ino

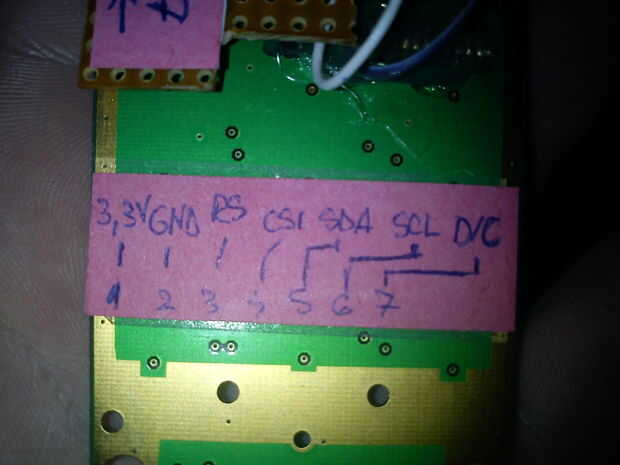

LE: Aquí hay un enlace con el documento necesario para el tablero de pantalla Nokia 5110 de ingeniería inversa. https://www.Dropbox.com/s/olc9jxofgeahb60/04UIF.pdf

Etiquetas: Lcd, Arduino, Sensor, Proyecto, Pantalla, Bosquejo, Nokia 5110, Mando a distancia control, Pcd8544
