Paso 8: Asignar los valores de pulsación de tecla

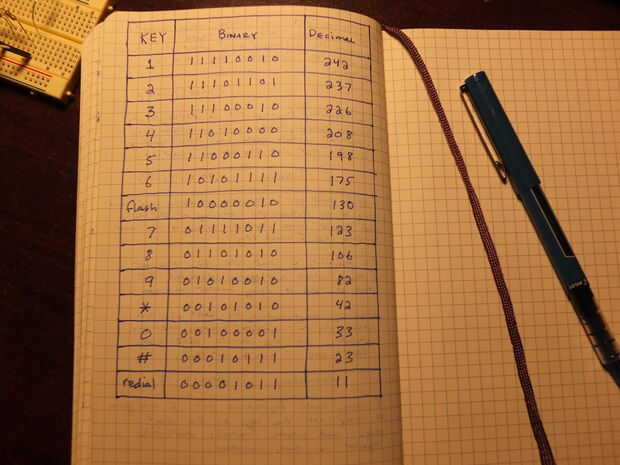

Lo que necesitamos hacer ahora es convertir los valores en ADCH en números correspondiente a la tecla que se presionó. Lo hacemos escribiendo el contenido de ADCH para cada pulsación de tecla y luego convertir un número decimal como lo hice en la imagen. En la interrupción rutina de gestión consideramos toda la gama de valores correspondiente a cada pulsación de tecla para que el ADC trazará un mapa de cualquier cosa en ese rango a pulsar una tecla determinada.
Ejercicio 3: hacer este mappng y luego volver a escribir la rutina de interrupción del ADC.
Aquí es lo que tengo para el mio (tuyo muy probablemente será diferente). Tenga en cuenta que he puesto con un rango de valores para cada pulsación de tecla.
ADC_int: ; External interrupt handlerclr analyzer ; prepare for new numberlds buttonH,ADCH ; ADC updates when ADCH is read clccpi buttonH,240brlo PC+3 ; if ADCH is bigger then it's a 1ldi analyzer,1 ; so load analyzer with a 1rjmp return ; and return clccpi buttonH,230 ; if ADCH is bigger then a 2brlo PC+3ldi analyzer,2rjmp return clccpi buttonH,217brlo PC+3ldi analyzer,3rjmp return clccpi buttonH,203brlo PC+3ldi analyzer,4rjmp return clccpi buttonH,187brlo PC+3ldi analyzer,5rjmp return clccpi buttonH,155brlo PC+3ldi analyzer,6rjmp return clccpi buttonH,127brlo PC+3ldi analyzer,255 ; we will set flash as all onrjmp return clccpi buttonH,115brlo PC+3ldi analyzer,7rjmp return clccpi buttonH,94brlo PC+3ldi analyzer,8rjmp return clccpi buttonH,62brlo PC+3ldi analyzer,9rjmp return clccpi buttonH,37brlo PC+3ldi analyzer,0b11110000 ; asterisk is top half onrjmp return clccpi buttonH,28brlo PC+3ldi analyzer,0rjmp return clccpi buttonH,17brlo PC+3ldi analyzer,0b00001111 ; hash sign is bottom half onrjmp return clccpi buttonH,5brlo PC+3ldi analyzer,0b11000011 ; redial is top 2 bottom 2rjmp return ldi analyzer,0b11011011 ; otherwise error occurred return:reti
