Bienvenido a Tutorial 9.

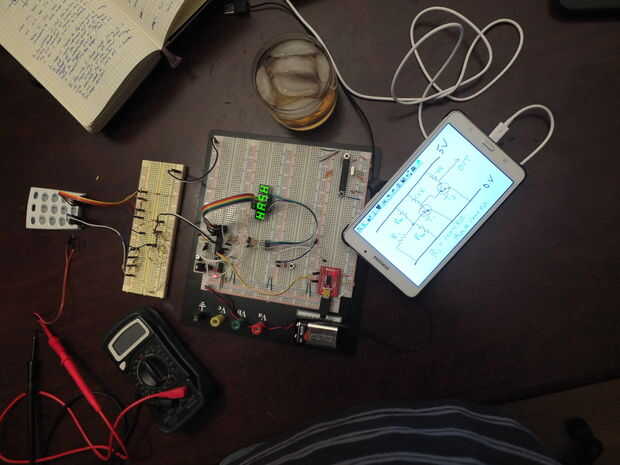

Hoy nos muestra cómo controlar un display de 7 segmentos y un display de 4 dígitos utilizando nuestro código de lenguaje ensamblador ATmega328P y AVR. En el curso de hacer esto que tendremos que hacer desvíos cómo utilizar la pila para reducir el número de registros que necesitamos para atar para arriba. Vamos a añadir un par de capacitores (filtros low-pass) para intentar reducir el ruido en nuestro teclado. Vamos a crear un amplificador de voltaje de un par de transistores para que nuestro INT0 interrupción interruptor funciona mejor para los botones de tensión inferiores de la fila inferior del teclado. Y se bang la cabeza contra la pared un poco tratando de obtener las resistencias correctas para que la cosa funcione correctamente.
Usaremos nuestro teclado Tutorial 7
Para hacer este tutorial, además de lo estándar, se necesita:
- Un display de 7 segmentos
- Una pantalla de 4 dígitos
- Un pulsador
- Las hojas de datos de la pantalla que puede ser descargada desde sus respectivas páginas vinculadas anteriormente.
- Un condensador de cerámica de 68 pf, un par de 104 condensadores, un puñado de resistencias, dos transistores de NPN 2N3904.
Aquí hay un enlace a la colección completa de mis tutoriales de ensamblador AVR:
