Transformador menos fuente de alimentación de 12V de bombilla LED

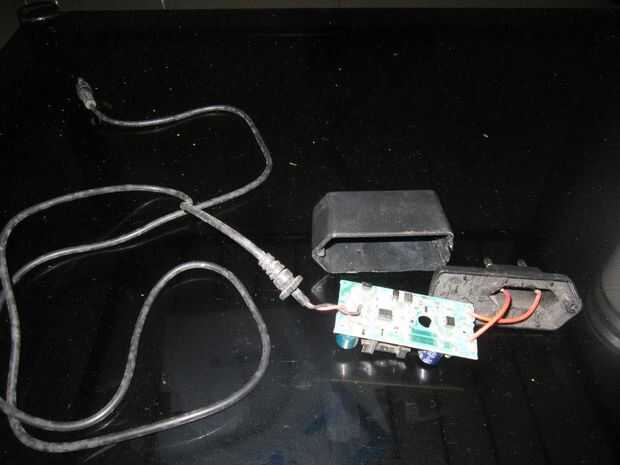

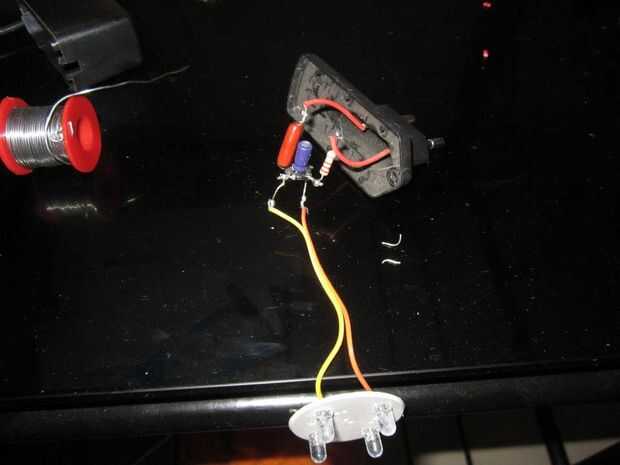

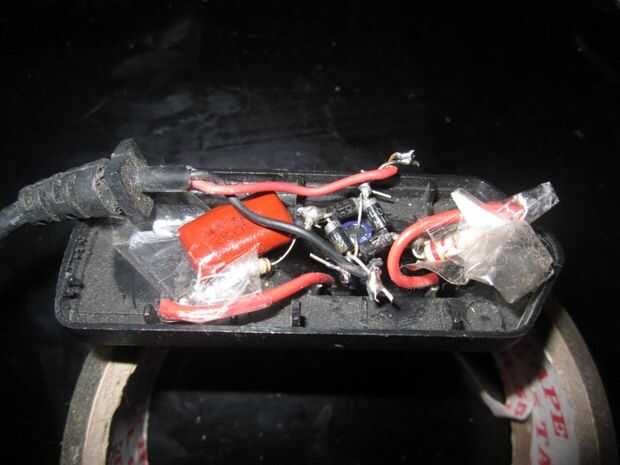

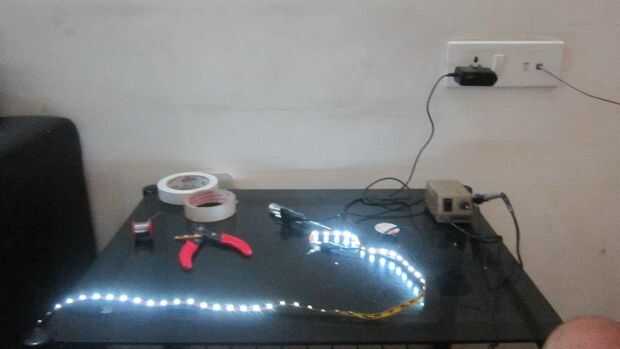

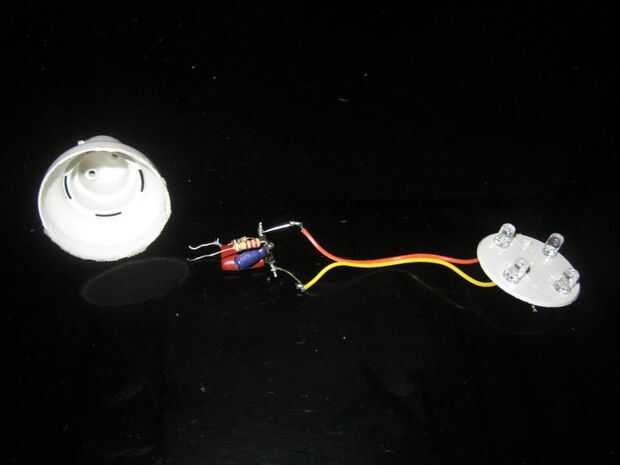

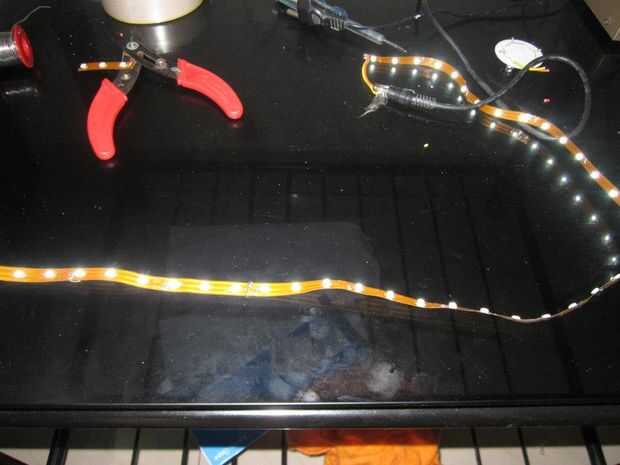

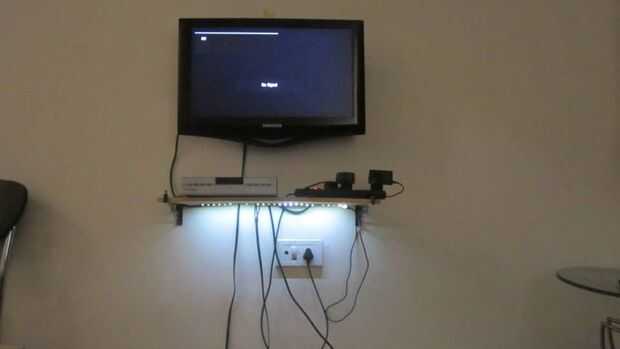

su realmente un hack y un concepto de la reutilización de la chatarra. Tengo una bombilla de noche 4 y un repuesto no funciona el adaptador. Tomé los componentes reales de la bombilla y luego sustituirla con errores PCB de adaptador y otra vez tengo un adaptador de 12 V que usaba básicamente para tiras de LED de alimentación 12V.

En siguiente diagrama circuito usted puede hacer un cambio más. Tenemos dos puntos de entrada P y N, se puede insertar un resistor de bajo valor y alta potencia como 1/2 Watt para usar como limitador de corriente con punto N.... Tengo 220 ohmios en mi circuito.

Nota:

Puede utilizar 1M ohmios si no tienes 820K ohmios.

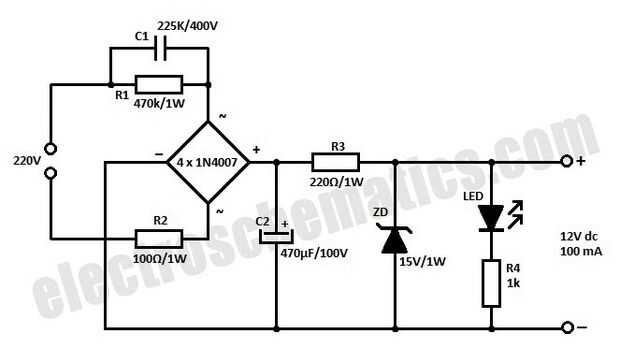

El circuito siguiente es más seguro y se puede utilizar para la generación de 12V también.

También tenga cuidado durante las pruebas del circuito, su AC 220-240V no DC, su peligrosa.
