Inalámbrico de acelerómetro controlado rgb-LED

acelerómetros MEMS (sistemas Micro electromecánicos) son de uso generalizado como sensores de inclinación en los teléfonos móviles y cámaras. Acelerómetros simples están disponibles ambos como ic chip y pcb-tablas de desarrollo económico.
Chips inalámbricos también son accesibles y disponibles en circuitos montados, con red de antena emparejada y disociación gorras de a bordo.

Gancho tablero inalámbrico y acelerómetro hasta un microcontrolador vía interfaz serie y tienes un controlador inalámbrico con funciones de la nintendo wii.

Entonces construir un receptor con el mismo tipo de chip inalámbrico y controlado por pwm-LEDs rgb, voila, tienes lical color inalámbrica, controlado por la inclinación.

Mantener el nivel de transmisor a bordo con la placa hacia arriba y el LED esté frío azul, sólo azul led está activo. Luego incline el transmisor en una dirección y mezcla en rojo o verde dependiendo de qué dirección usted incline. Inclinación hasta 90 grados, y vas a través de todas las mezclas de rojo y azul o verde y azul hasta que solamente rojo o verde es activo en 90 grados de inclinación. Un poco de inclinación en la dirección x e y y se obtiene una mezcla de todos los colores. En 45degrees en todas direcciones la luz es una mezcla igual de rojo, verde y azul, en otras palabras, blanca luz.

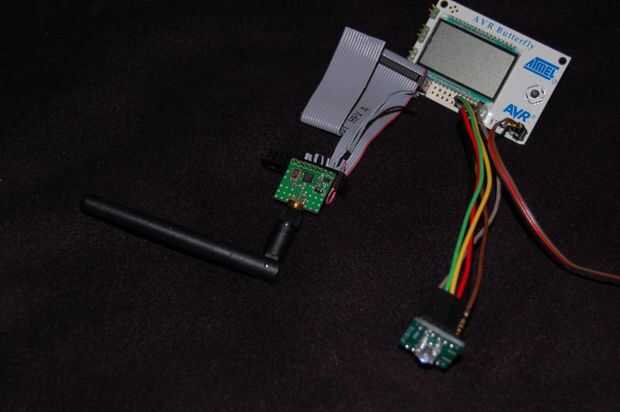

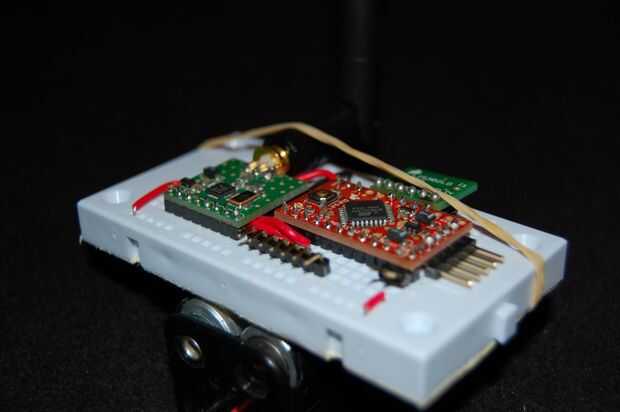

Las partes utilizadas están disponibles en tiendas de hobby-electrónica de internet. Deben ser identificables de algunas de las fotos.
