Touch pantalla mesa DIY con TV de 32" y sensor CCD de bajo costo (5 / 18 paso)

Paso 5: Construir el tablero de conexión CCD 2

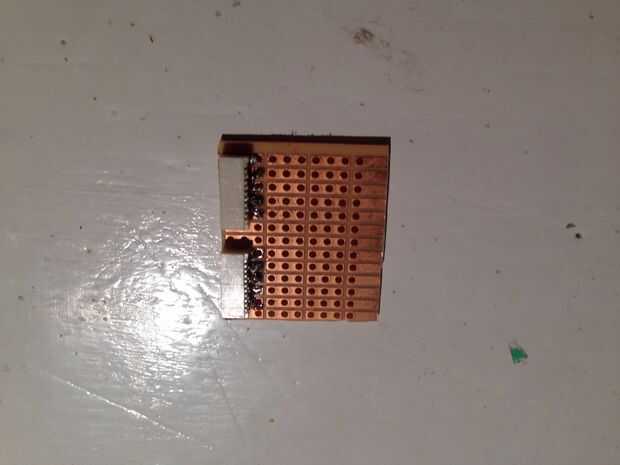

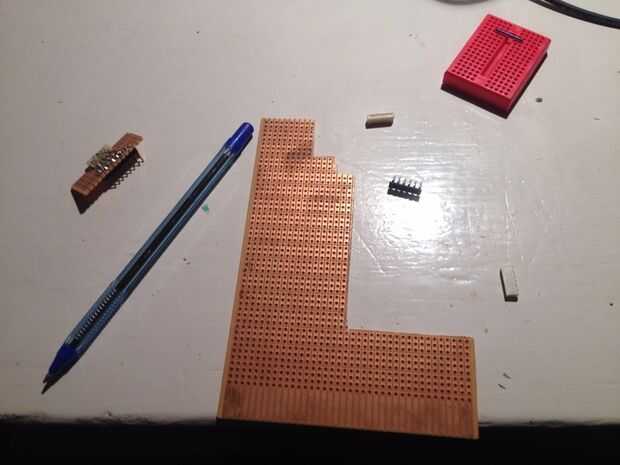

Ahora debía construir un pequeño Consejo para poder controlar el CCD dos con el mismo picaporte y señal de reloj.

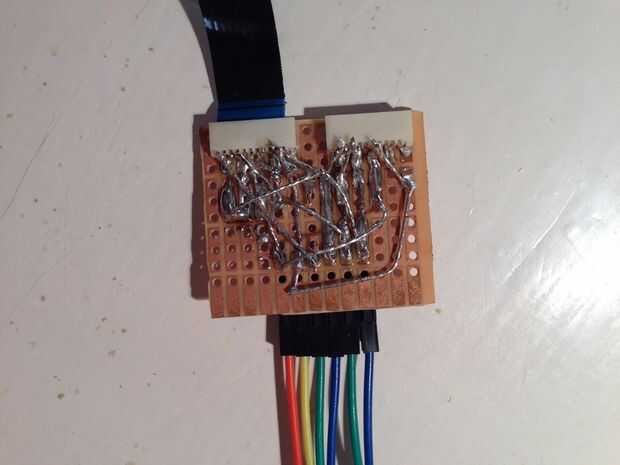

La conexión de esta placa son:

  1. El pestillo (naranja) (común para los 2 CCD)
  2. El reloj (amarillo) (común para los 2 CCD)
  3. Analógico (verde) de la segunda Convención
  4. Analógico (azul) de la primera Convención
  5. TIERRA (verde)
  6. VCC (azul) (3.3V)

Para enviar la señal de cierre, luego leí el análogo de dos en cada período de reloj. La mayoría de las fotos y el video tienen solamente un sensor, es porque la hice antes de actualizar la tabla: s
