Paso 1: ¿Cómo funciona?
Esta solución implica el uso de triangulación luz leer una coordenadas muy precisa. Básicamente, es como tener un gran número de receptores de IR con algunos LEDs IR. Se enciende cada LED uno por uno y leer los sensores. Cuando un receptor no puede ver ninguna luz, significa que un objeto está bloqueando la luz. LED y sensores puede obtener una solución más precisa.
Pero para este proyecto, que buscaba algo más adecuado para la lectura. Un sensor CCD, es en cada escáner. En esos dispositivos, es básicamente una cámara blanco y negro que lee sólo una línea de píxeles. Para escanear un documento de color, un parpadeo de LED RGB de tres colores y el CCD Lee todos ellos para cada línea del documento. Entonces se pueden calcular la exactas colores dependiendo de la reacción azul y roja verde.
Utiliza un sensor CCD le da acceso a 2700 con sensores de luz en una línea de 20 cm. Mayoría de las personas que toman los sensores y actuadores de una vieja impresora/scanners toma solamente el LED RGB y el conductor de luz de esta parte, como podemos ver aquí. Si te gusta el reciclaje, podría examinar las posibilidades de la CCD. No habiendo encontrado muchos proyectos de bricolaje en internet utilizando, probablemente hay un montón de diferentes maneras con las que usted podría utilizar estos sensores! En este tutorial voy a explicar también Cómo hackear tu propio escáner.

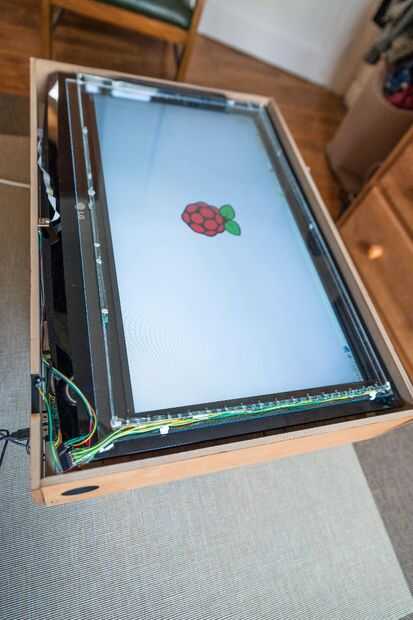

Para esta tabla de toque, utilicé un sensor CCD con 24 LEDs IR. El objeto es detectado en una superficie de 740x380mm por un Teensy Junta (que trabaja bajo entorno de Arduino). Este tablero enciende el LED IR, lee el CCD y calcula la posición exacta de un objeto. Entonces él envía las coordenadas como un ratón, un teclado, un programa de Python o Serial en un Raspberry Pi que muestra la interfaz a través de HDMI en una pantalla de TV de 32".
