Paso 1: La idea básica

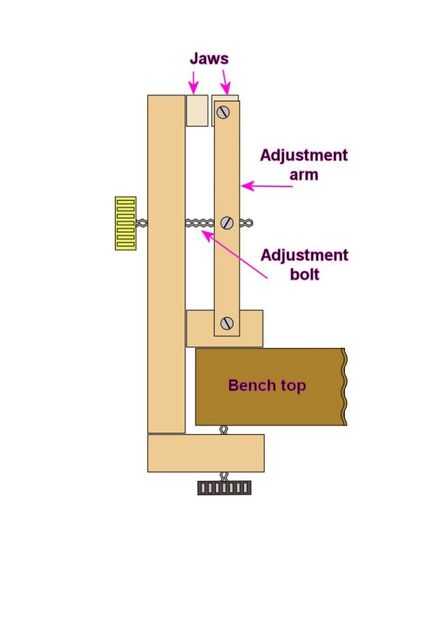

La primera imagen muestra cómo funciona la prensa. El marco principal, con una mandíbula fija en la parte superior, se sujeta a la mesa de trabajo, mientras que la otra mandíbula se monta en paralelo brazos que pueden ajustarse mediante un tornillo de ajuste para abrir y cerrar las mordazas.

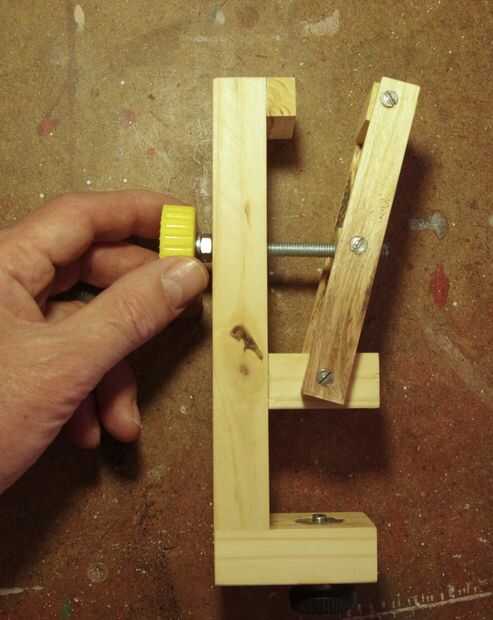

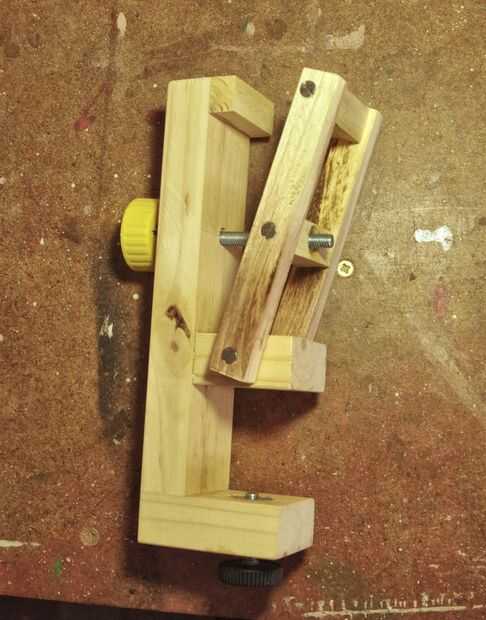

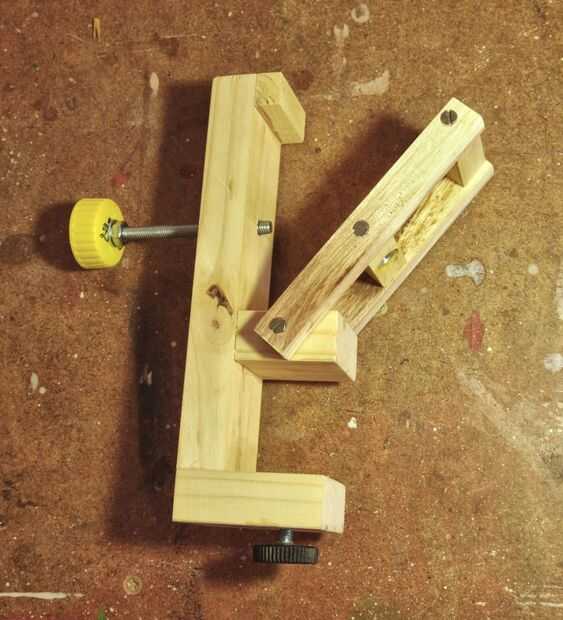

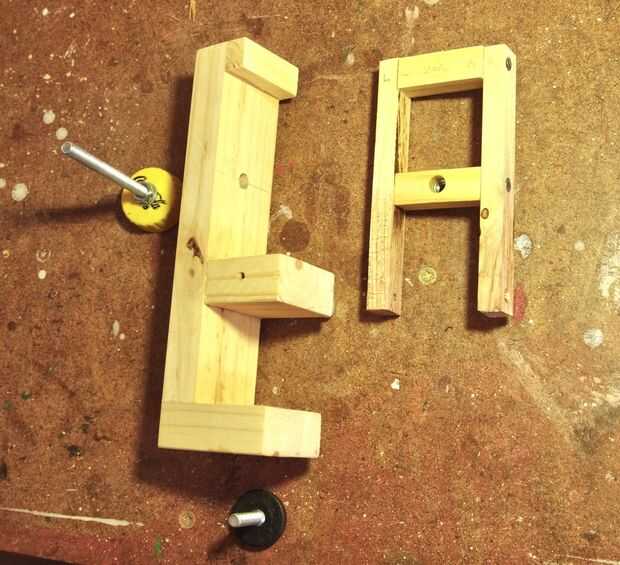

La segunda imagen muestra las partes principales antes del montaje final. La tercera imagen muestra el ajuste brazos fijados al marco principal, y en la cuarta foto el tornillo de ajuste está equipado. La imagen final muestra los maxilares siendo cerrado/abierto girando el tornillo de ajuste.
Un beneficio de este diseño es que tiene un diseño compacto. Una es que la quijada movible se viaja en un arco, que cambia la altura y el ángulo ya que es abierta o cerrada. Como no se abre demasiado amplia, el cambio en la altura no es realmente un problema. La solución para el ángulo del cambio es permitir que la mandíbula para que entre sus puntos de montaje del eslabón giratorio. El ángulo luego se ajusta automáticamente cuando usted sujetar algo entre las mandíbulas.
Por supuesto la robustez de la prensa depende de los materiales utilizados. Si desea las cosas de la abrazadera firmemente, madera hace un buen trabajo. Pero por supuesto si de metal la prensa debe tener fuerza impresionante.
En mi caso utilicé estantería de pino (madera blanda) en el bastidor principal, y para las mandíbulas y los brazos de ajuste usé madera, cosechada de un árbol de espina no deseados en el patio de mi casa.
