Tornillo de banco pequeño, luz de servicio (3 / 7 paso)

Paso 3: Construcción de la prensa: el marco principal

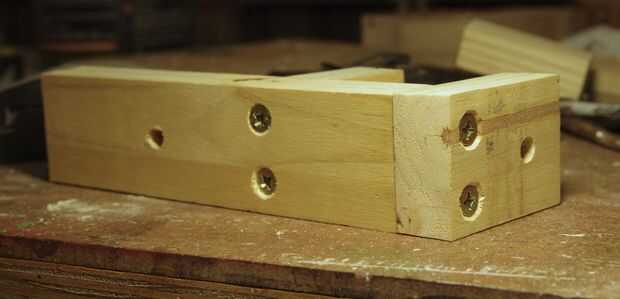

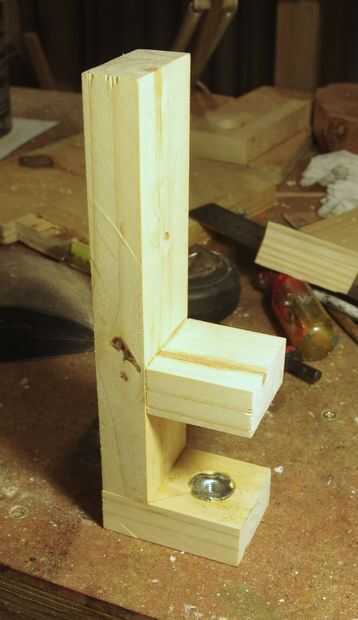

Lo mejor es primero construir el marco principal, que se muestra en la primera foto. Utilicé tornillos de tablaroca de 45mm y cola de madera blanca (PVA) para fijar las piezas horizontales a la parte posterior vertical (segunda foto). Sin embargo, más tarde tuve que sustituir los tornillos que sujetan la parte central con tacos de madera, como los tornillos sucia los pequeños tornillos que sujetan los brazos de ajuste.

La distancia entre las dos partes horizontales dependerá el espesor de su bancada. Mi mesa es de 37mm de espesor, así que me fui por un espacio de 42mm.

El siguiente paso es perforar los agujeros para el tornillo de sujeción en la parte inferior, así como el agujero en la parte vertical para alojar el perno de ajuste, de 40mm encima de la parte media. El tamaño en ambos casos fue de 8mm: la parte inferior estaba equipada con un tornillo que requiere un agujero de 8 mm, y el agujero para el perno de ajuste de 6mm también era 8mm ya que el perno de ajuste sin apretar para acomodar el ángulo de cambio de los brazos de ajuste.
