Mando a distancia controlado electrodomésticos

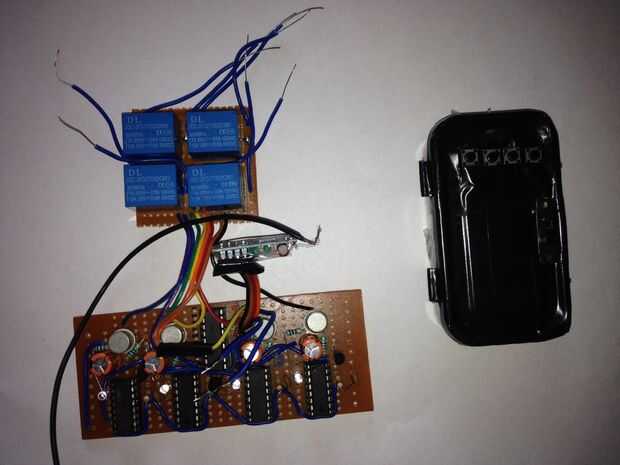

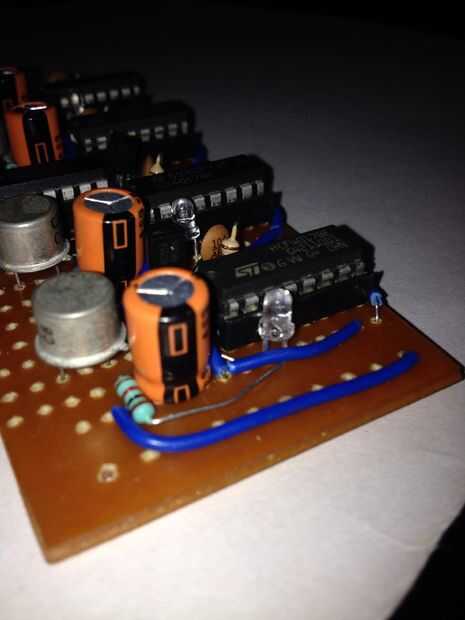

Hola amigos! Estoy con un nuevo instructivo donde podemos controlar electrodomésticos tales como lámpara, ventilador, tv, etc. sin cables dependiendo del tipo de relé usado. He diseñado usando un simple transporte. RF & receiv. módulo a 433MHz. Como todos sabemos, este módulo puede utilizarse como comunicación de un solo canal pero he puesto un sistema de codificador y decodificador CSI a cuatro canales. Codificador-decodificador de ICs son muy comunes ahora en día y su principio básico es las puertas lógicas que multiplexa múltiples canales de entrada y hace que sea una señal digital y luego se demultiplexan en el otro lado a cuatro canales. Los controladores de relé utilizados aquí son CL100 transistores y su equivalente es SL100. Ambos son iguales y son usados aquí como amplificadores de corriente de cada canal. Una cosa más a tener en cuenta aquí que simplemente no puede utilizar el codificador-decodificador ICs b'coz como te presiona el botón, habrá una señal de salida como '1' en el canal respectivo pero al soltar el botón, habrá ninguna salida o ' 0' señal. Por lo tanto, para esto he utilizado flip flop ICs para cada canal; aquí 'CD4017'. CD4017 es un IC solo flip flop, por lo que tendrás que utilizar cuatro ICs para cuatro canales. He realizado el proyecto, pero voy a Consejo chicos usar '74HC175' que es un cuádruple flip flop IC. Puede ser utilizado en lugar de cuatro 'CD4017' ICs y reducirá bastante el congestionar de cables lo que es más fácil. El esquema ha sido tomado de circuitstoday.com y aquí vamos... :-)
