Tornillo de banco pequeño, luz de servicio (4 / 7 paso)

Paso 4: Edificio continuó: los pedacitos de madera

Hice los brazos de ajuste, las mandíbulas y la explotación de montaje perno de la tuerca para el ajuste de la madera dura, ya que son todas piezas de carga.

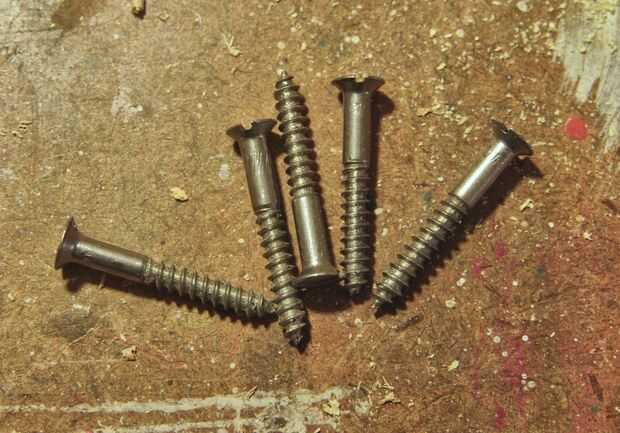

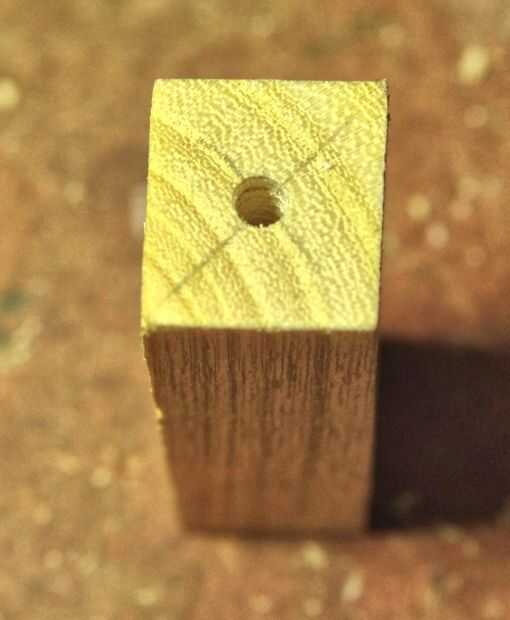

La quijada oscilante y el accesorio de la tuerca de ajuste son ambos del mismo tamaño: 15 mm x 12 mm x 40 mm de largo. Ambos son fijos entre los brazos de ajuste de 3 mm x 25 mm tornillos de madera (primera foto), y el mismo tamaño de tornillo sirve también para fijar los extremos de los brazos inferiores al marco principal. Taladré 3, agujeros de 5mm en los lugares apropiados en los brazos y agujeros de 3mm en el centro de ambos lados de la mandíbula oscilante y el accesorio de la tuerca (segunda foto). Los agujeros más grandes para los ejes de los tornillos son para permitir el movimiento de las diferentes partes como las mandíbulas se abren y cierran.

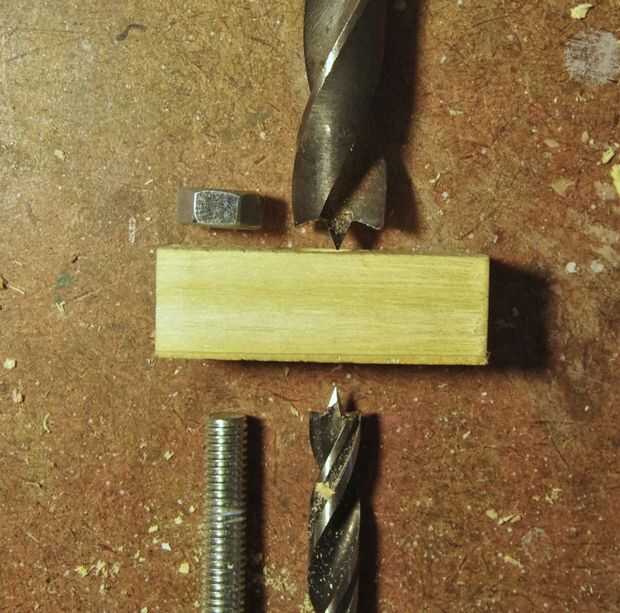

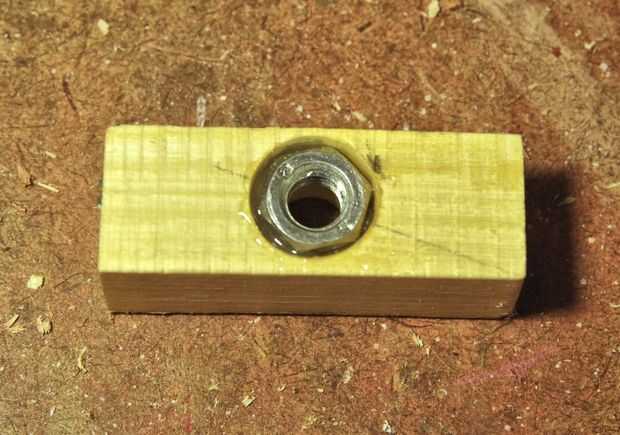

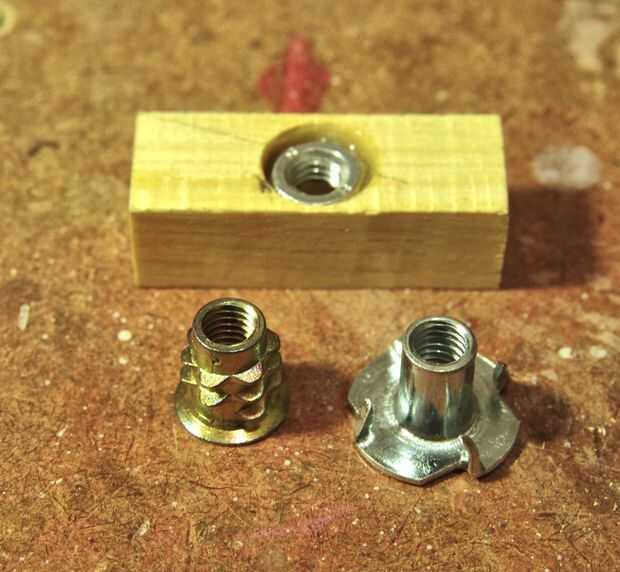

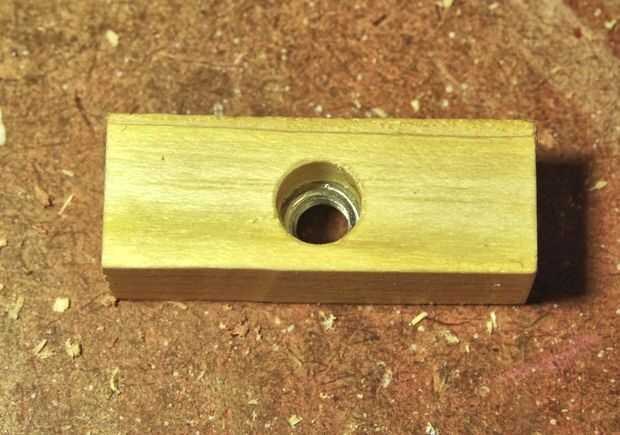

Una especie de tuerca tiene que instalarse en el luminario de la tuerca de ajuste (tercera imagen). Pegué una tuerca para regular en un agujero en el aparato, pero una tuerca en T o inserto roscado también puede ser utilizado (Cuarta imagen). Para ajustar la tuerca, perforé un agujero de 12mm en la mitad superior de la luminaria en que la tuerca estaba pegada, con un agujero de 8 mm de la parte inferior para acomodar el perno, pero evitando que la tuerca ser tirado a través del agujero cuando una carga es aplicadas (dos últimas fotos).
