Tira de la energía inteligente basado en Beaglebone Black y OpenHAB (5 / 7 paso)

Paso 5: Regleta - Hardware

Materiales:

Una placa Arduino mini pro .

Un módulo nRF24L01 +.

Un condensador de 10uF (RadioShack, ebay etc.), para mejorar la confiabilidad de la recepción.

Tres 10K resistencias (RadioShack, ebay etc.), para el interruptor.

Tres módulos de relé.

Tres estándar interruptor/enchufe combinado y un cuadro, las compré de Lowe.

Una 110 VAC a 5 VDC módulo, para alimentar el Arduino y relés.

Un 5vdc a 3vdc descender, para alimentar el nRF24.

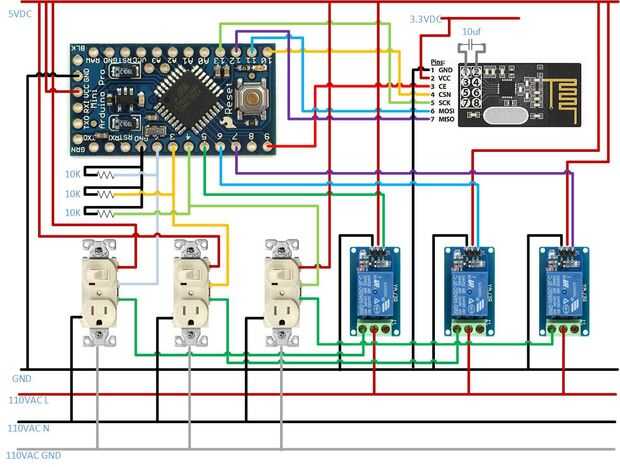

La conexión se muestra en el cuadro 1.

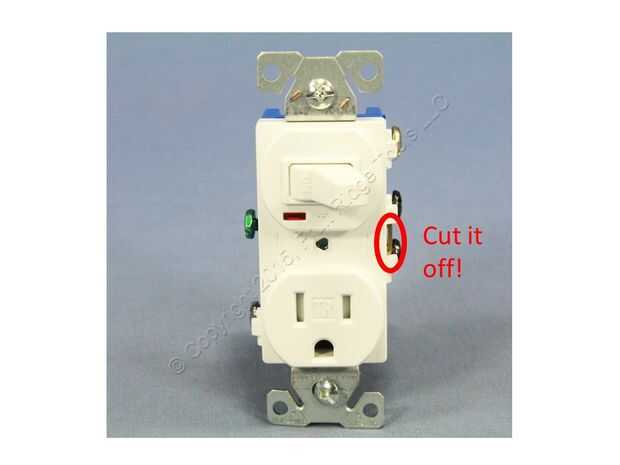

!!!!! Si desea utilizar el mismo combo de interruptor/enchufe como yo, por favor, asegúrese de que cortar el "quiebre" en él (ver imagen 2)!!!!!! Esto es muy importante o puede destruir su circuito completo!!!.

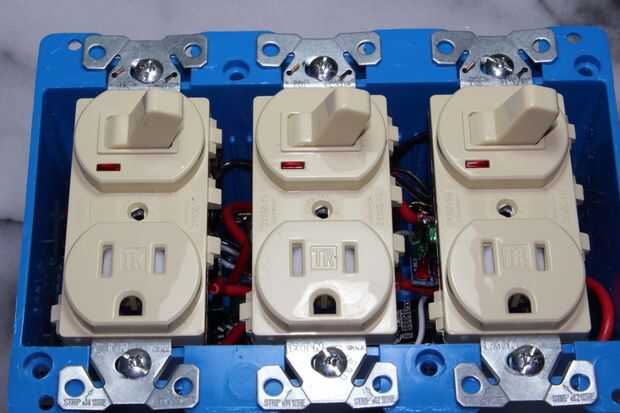

Cuadro 3 muestra la tira de la energía final, como se puede ver, es bastante lío en el cuadro (ya que no puedo encontrar alguno bastante grande apagado la regleta estante con interruptor individual para utilizar), pero funciona ^_^!
