Tira de la energía en el día y la noche!: toma de corriente sensible A la luz (4 / 6 paso)

Paso 4: Conectar las partes al recinto

Corte las aberturas
He cortado las aberturas de la caja para las piezas sacar. Usted podría utilizar una rueda pequeña sierra y un taladro para cortar las aberturas pero si no tienes uno como yo, solo calienta un cuchillo en una estufa hasta que se calienta hasta cortar el recinto y un viejo soldador para cortar un agujero en el recinto. No se ve que gran pero funciona!

Pegamento en su lugar

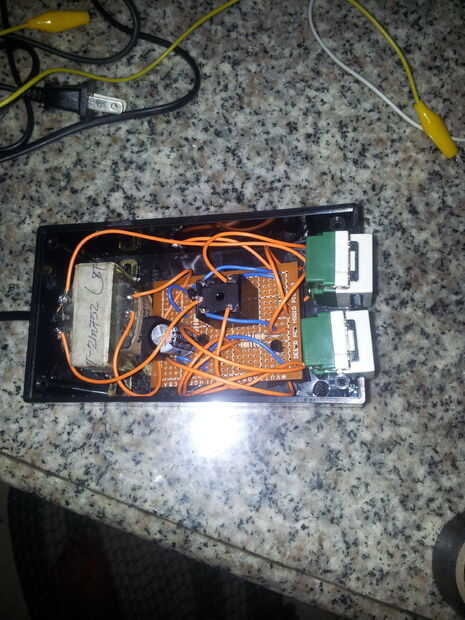

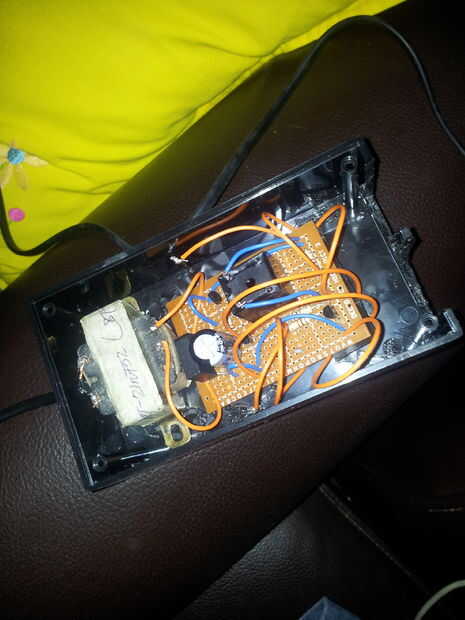

Solo pegué el transformador en su lugar en el recinto, el potenciómetro, las LDRs y los LEDs en el PCB. Solo pegué todo en su lugar excepto el potenciómetro ya que ya tiene una tuerca. Asegúrese de que usted no utilice pistola de pegamento demasiado ya que no va donde usted quiere a veces. Había utilizado pegamento en LED.

PRECAUCIONES!!
Para la CA, utilicé los cables trenzados como se ve en la imagen. Siempre asegúrese de que suelde correctamente.

Para comprobar las conexiones, puede utilizar cualquier método que desee. Sólo usé una batería de 9V, resistencia, LED y algunos cables. Hay dos cables, uno conectado al LED y uno está conectado a la batería. Si los dos cables cortos, el LED se encenderá. Asegúrese de que llegar las conexiones en el relé a la salida de la salida!
