Paso 3: Crear el circuito
Los circuitos de
Usé un PCB Universal para armar los componentes en su lugar. Asegúrese de que darle espacios adicionales entre los componentes para hacer más fácil su soldadura.
Usé alambres sólidos como saltar los alambres en el circuito porque su más estable que el trenzado.

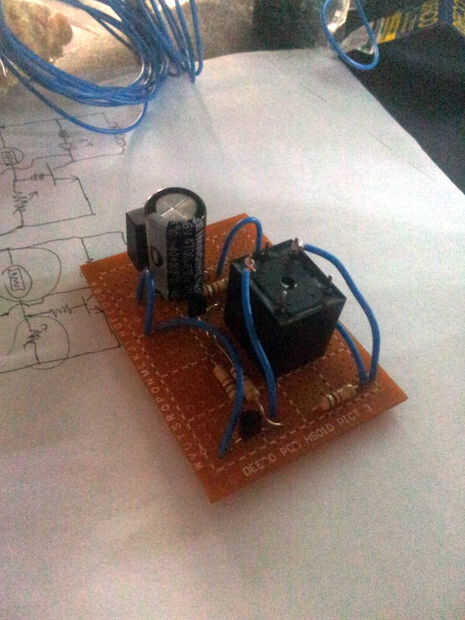

Como se aprecia en el cuadro adjunto el relé boca abajo para que conectar fácilmente los cables de CA. Solo pegué el relé a la PCB.

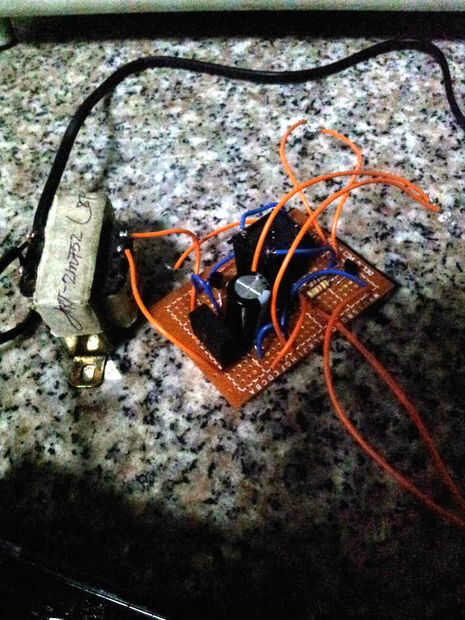

He conectado los componentes que no se adjuntará directamente sobre el PCB usando #22 calibre trenzado de alambre (naranja) esto es porque los cables trenzados son más flexibles que los alambres sólidos.
