Timbre que se enciende una luz (9 / 18 paso)

Paso 9: Prototipo y solucionar problemas en el circuito en un protoboard

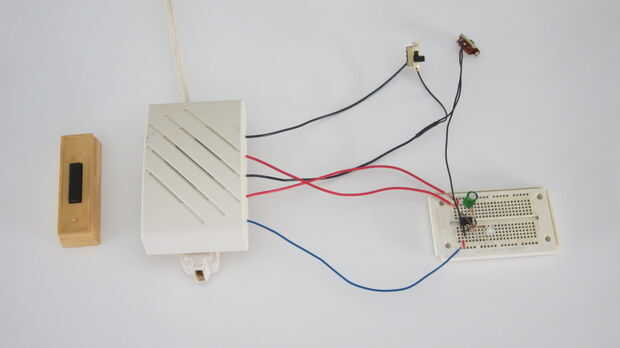

Como con cualquier proyecto de electrónica, primero debe probar el circuito hacia fuera en un protoboard. Os adjunto un LED a la salida para la prueba. En la versión final se conectaría la salida al relé de estado sólido.

Aquí hay algunos problemas comunes que pueden surgir y cómo lidiar con ellos.

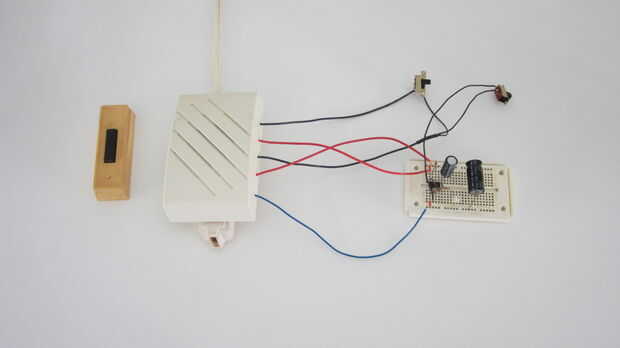

Si la salida de la fuente de alimentación no es lo suficientemente estable, puede causar el circuito temporizador funcione mal. Para solucionarlo, añadir un condensador adicional entre los timbres utiliza un capacitor de 330 μF.

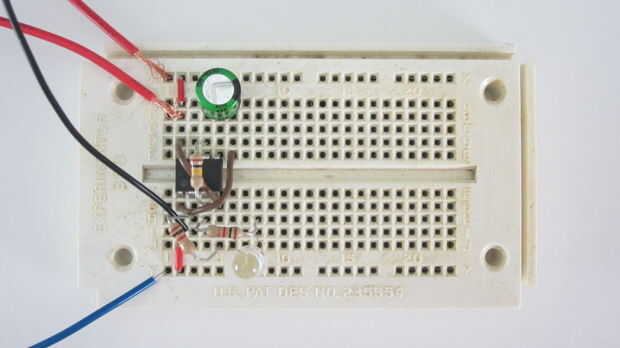

Si pin 2 se conecta directamente a la salida de la puerta y nada más, puede experimentar cierta interferencia de electricidad estática. Esto puede ocasionar una activación falsa. Para solucionar esto, agregue un resistor de 1kohm entre el pin 2 y pin 4 (voltaje de alimentación positiva). Esto actúa como un resistor de pull-up y mantiene el perno alto hasta que se baja por la señal de timbre.
