Thein/ciclón separador (6 / 7 paso)

Paso 6: Para el montaje Final.

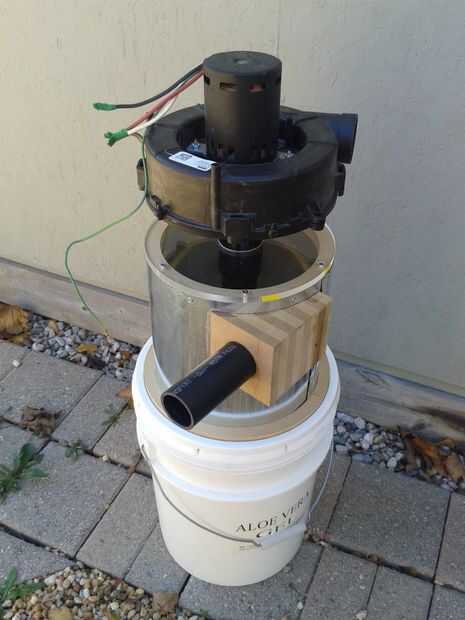

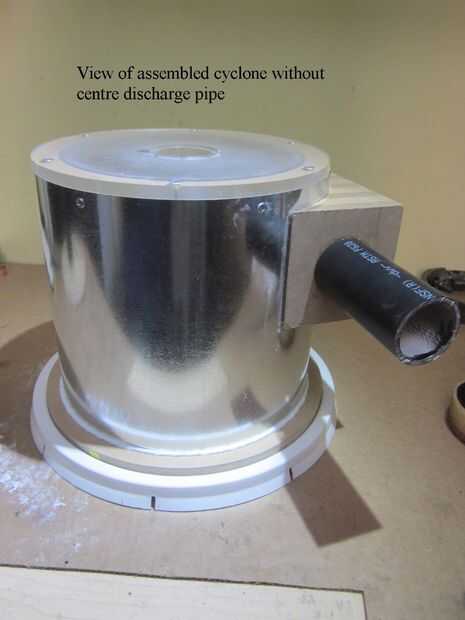

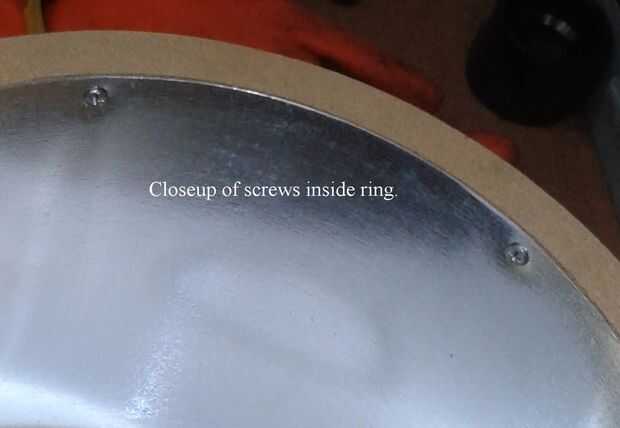

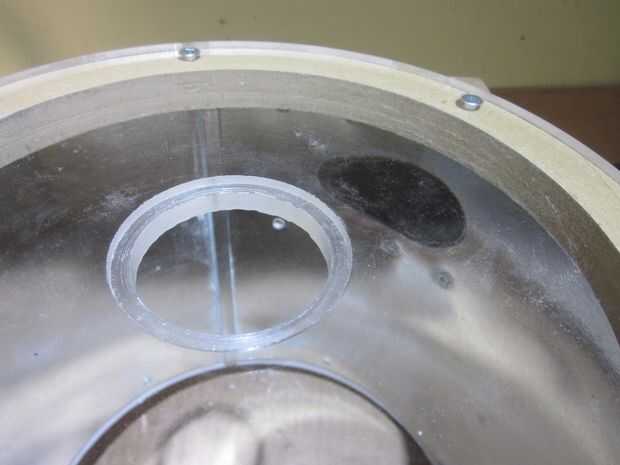

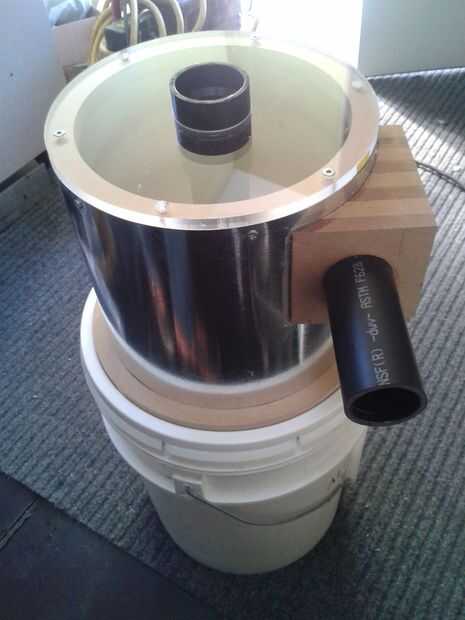

Estamos listos para montar la unidad de ciclón dejando el deflector de plexiglás y centro hasta el último. Cuando se montan el plexiglás (tenga cuidado de no apretar demasiado los tornillos, o se quebrará el plexi.

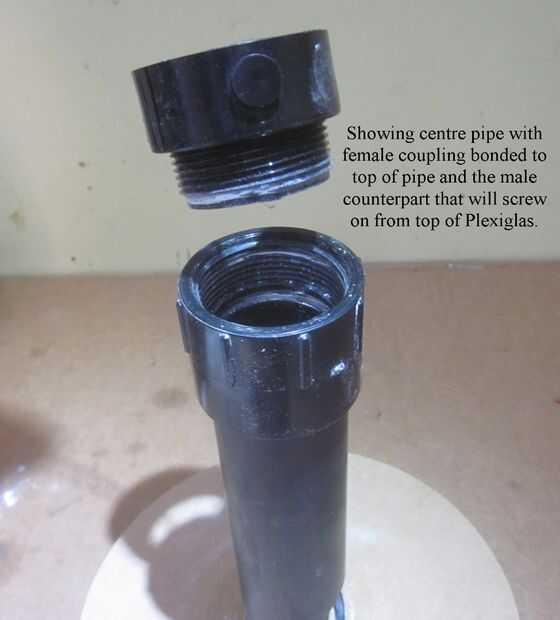

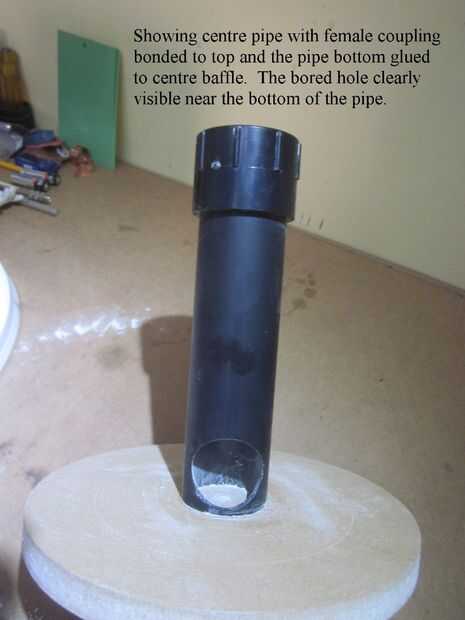

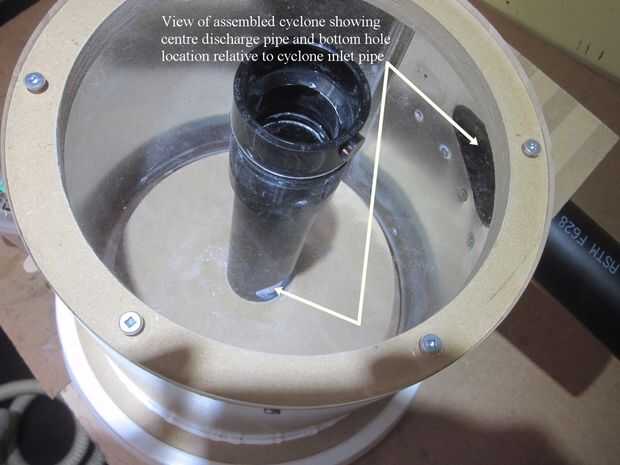

Por último, Monte el deflector de centro utilizando las atornilladuras de ABS, asegurándose de que el orificio de salida de aire en la parte inferior del tubo está ligeramente detrás del orificio de entrada de aire en el cilindro de metal. No pegar los accesorios de ABS roscado. Puede que necesite desmontar para limpiar de vez en cuando.
