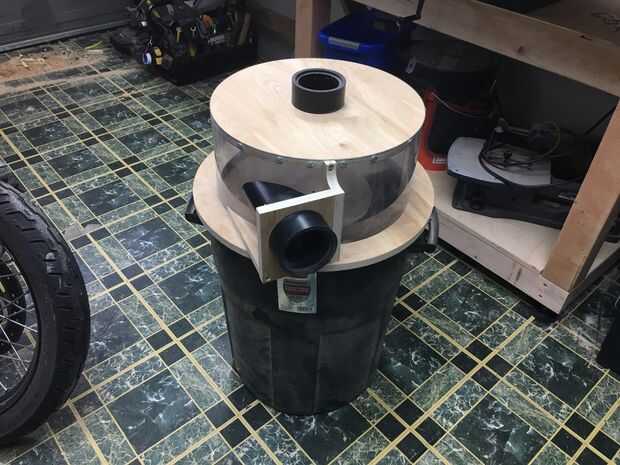

Ciclón separador de polvo

Se trata de un separador de polvo fácil de construir con un deflector. Funciona porque el aire es forzado alrededor de la pared exterior, donde el polvo pesado y caída de virutas a la basura grande pueden a continuación. Cuando se conduce con un soplador como usar, el deflector elimina la necesidad de un sistema de colección de polvo autónomo (que no todo el mundo tiene el dinero, espacio o energía para acomodar). Cuando se utiliza con una aspiradora de taller, este colector de polvo simple grandemente prolongar la vida de sus filtros y evitar la necesidad constante de vaciar el recipiente vacío, que suele ser pequeñas y difíciles de eliminar.

Importante: Las medidas que a continuación se adaptan para caber el bote de basura que utiliza. Si está usando un recipiente de recogida diferentes, necesitará alterar todos sus medidas de ajuste.

Materiales:

  1. Rubbermaid 20 galones roughneck papelera http://amzn.to/1Q9Bymi
  2. 20" círculo ¾" madera contrachapada para formar la base.
  3. 16" círculo ¾" madera contrachapada para formar la parte superior.
    • Nota: Si utiliza el método que utilizo en el video, simplemente puede utilizar la parte interna que permanece después de formar el anillo inferior como la superior.
  4. Madera contrachapada pequeñas piezas mide aproximadamente 5 "x 6", 5 "x 8" y 2 "x 8".
  5. 18" círculo de 1/8" MDF para formar el deflector inferior
  6. 8" x ~ 50 ¼" de policarbonato de 1/16" . Te recomiendo que compres más de lo que usted necesita y cortarlo para ajustar durante el montaje.
  7. ~ 18" de 3" Tubería DWV para formar los puertos de entrada y escape
  8. (2) 3" acopladores DWV
  9. 1/2 tornillos de cabeza
  10. tornillos para madera de 2"


Herramientas recomendadas:

Estará cortando un montón de círculos en este proyecto. Hay muchas formas de cortar círculos, pero una sierra de cinta o un router con una plantilla de corte del círculo son dos de las formas más fácil de hacerlo. Si no tienes una sierra de cinta, todavía puede terminar el proyecto utilizando un router, rompecabezas o incluso una sierra de mesa. Sin embargo ya es difícil hacer un círculo perfecto con una sierra caladora, corte fuera de las líneas y luego lijar todo para caber.

  1. Fresadora de inmersión con 3/4" recto sumergirse poco y plantilla de corte del círculo
  2. Sierra de cinta con plantilla de corte del círculo
  3. Sierra del rompecabezas o agujero
  4. Papel de lija o lijadora con
  5. Taladro
  6. Cinta de enmascarar
  7. pistola de pegamento caliente
  8. (Opcional) Scorer de laminado de plástico http://amzn.to/1PFpHxf

Enlaces a las herramientas utilizadas en este video por favor visite http://astore.amazon.com/tablwork-20
