Thein/ciclón separador (3 / 7 paso)

Paso 3: Soporte de anillos y la parte superior

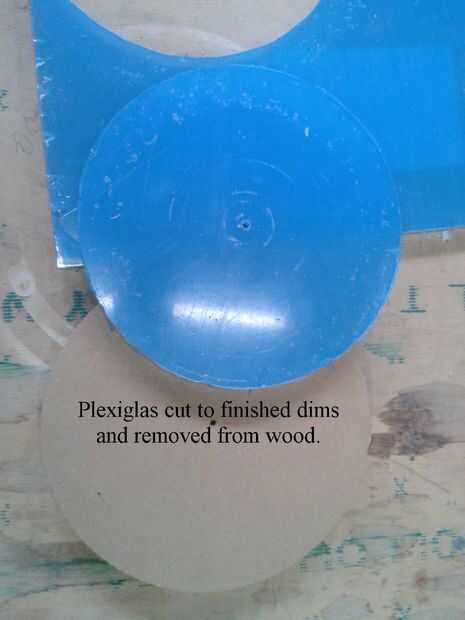

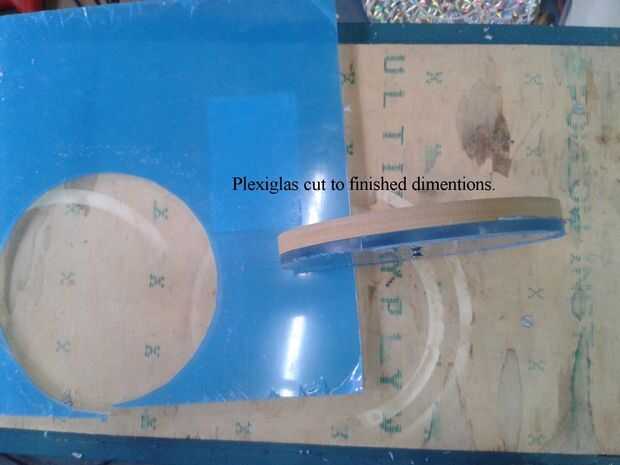

El plexiglás fue primera rough-cut con una sierra de sable y luego terminó con el router. Antes de que la forma superior de la madera se enrutó en un anillo, fue utilizado para asegurar que el plexiglas era del mismo tamaño exacto cortando ellos uno tras otro, sin cambiar la configuración del router. (espero que tenga sentido)

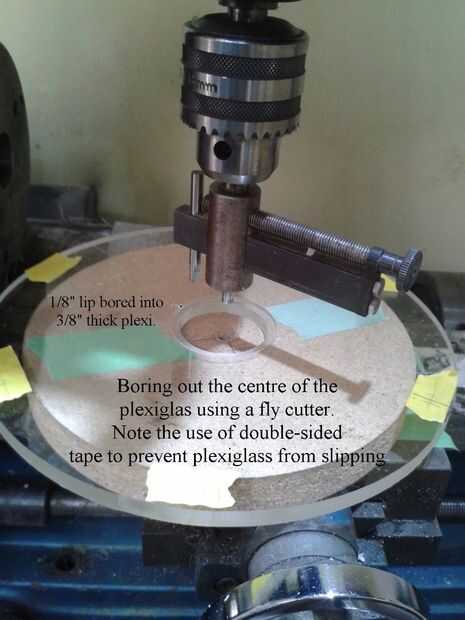

El centro de plexiglás de taladro se realizó con un cortador de la mosca en mi taladro. (No intente hacer esto con un taladro de mano. Mejor el plexiglás pueden romper y en el peor de los casos, usted podría resultar lesionado)

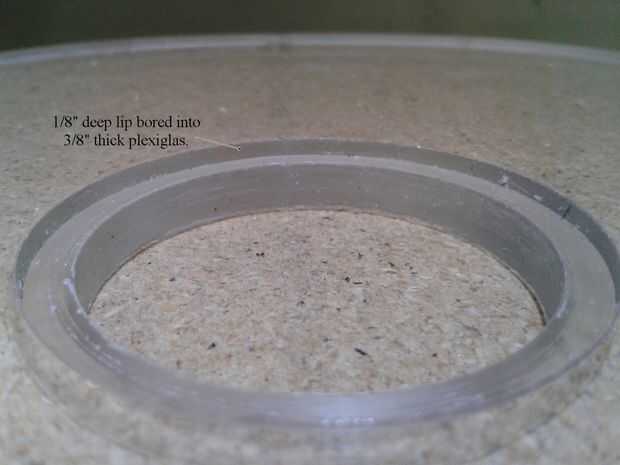

Porque mi plexiglás fue anillado"espesor, necesitaba para agujerear hacia fuera un ⅛" labios para que mi 1½" ABS roscado montaje asiento abajo con eficacia.

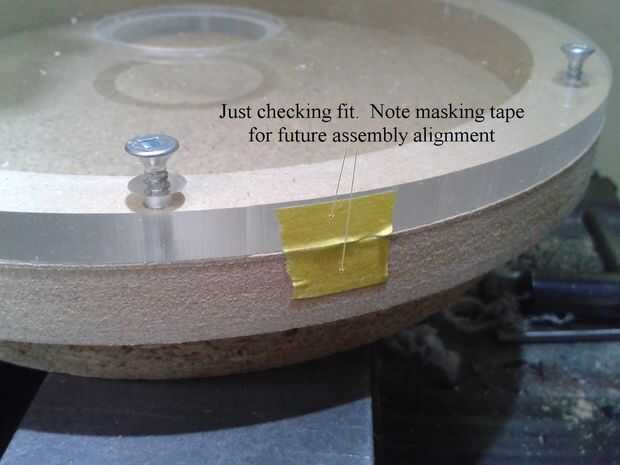

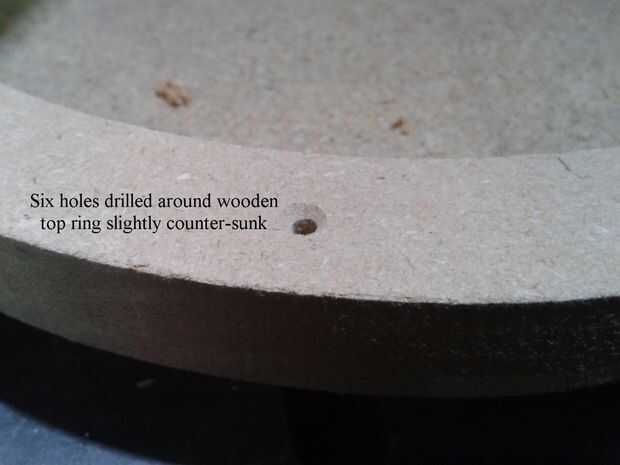

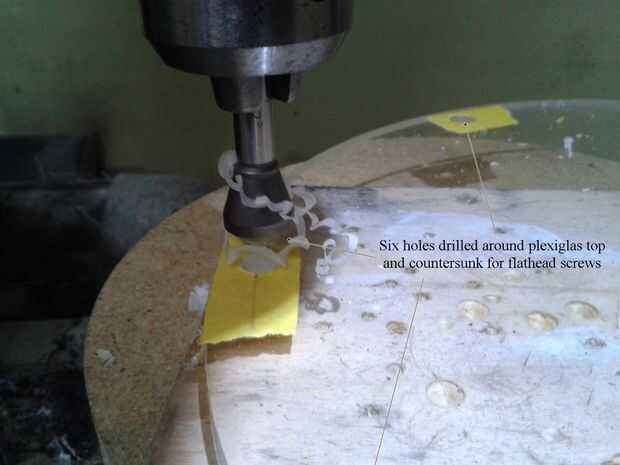

La tapa de plexiglás y el anillo superior de madera fueron temporalmente con cinta juntos mientras se perforaron seis agujeros equidistantes (diámetro de raíz del tornillo) alrededor del perímetro. Dejar un trozo de cinta en cada pieza para la futura Asamblea de posicionamiento. Una vez que los agujeros fueron perforados, las partes se separaron y el agujero del plexiglás se abrieron a la medida de separación. Para evitar la madera partir cuando los tornillos son conducidos, los orificios piloto deben ser el tamaño de 'root' diámetro del tornillo que está utilizando, así que la madera no requiere una segunda perforación.
