Thein/ciclón separador (4 / 7 paso)

Paso 4: El cilindro y tuberías

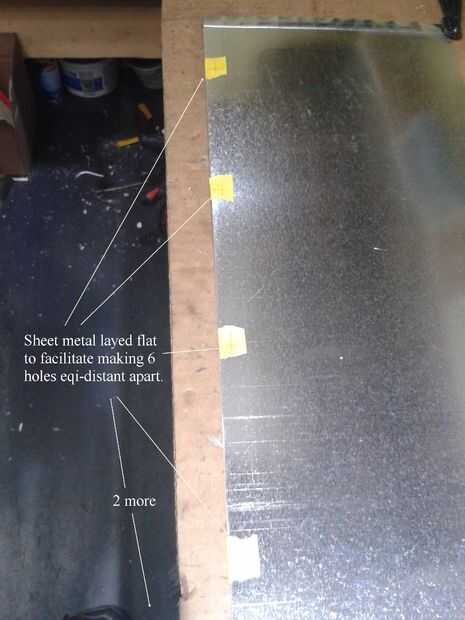

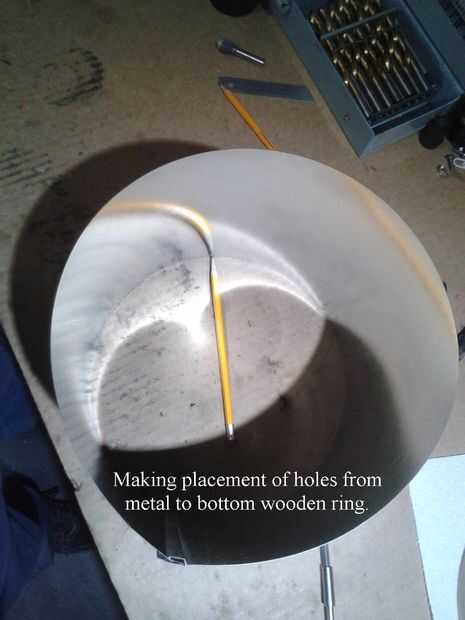

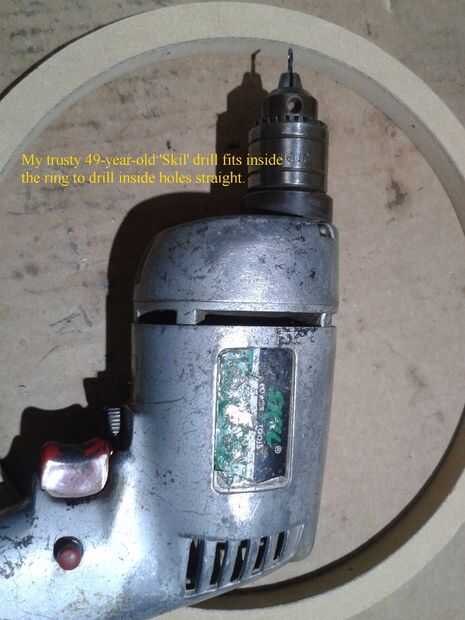

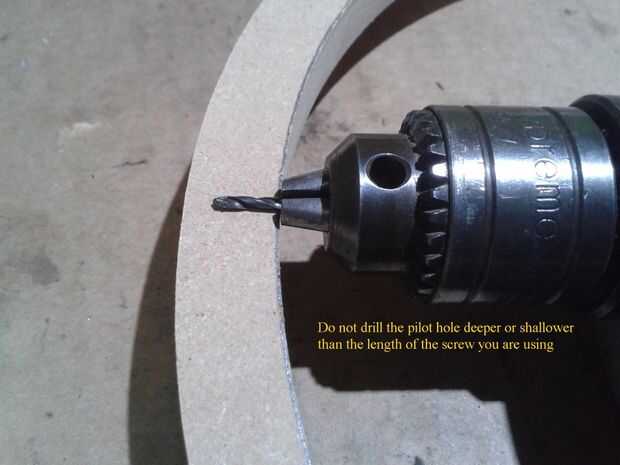

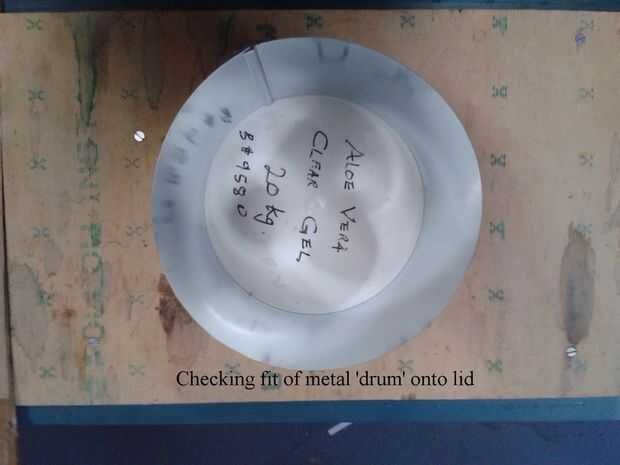

La pared del metal de hoja del ciclón fue asegurada y puesta sobre una superficie plana para facilitar marcar y a perforar 6 equiespaciado agujeros alrededor de la circunferencia superior e inferior. La chapa es ahora envuelto alrededor del exterior del anillo superior y dentro del ring de fondo y pegada firmemente en su lugar. Los 6 agujeros superior e inferior (diámetro del tornillo 'root') son ahora perforados en los anillos de madera y luego avellanados para la cabeza plana tornillos. Do los pilotos agujeros siempre y cuando el tornillo que está utilizando, no menos, no más. Marcar un punto de referencia en ambos extremos para la ubicación del ensamblado final.

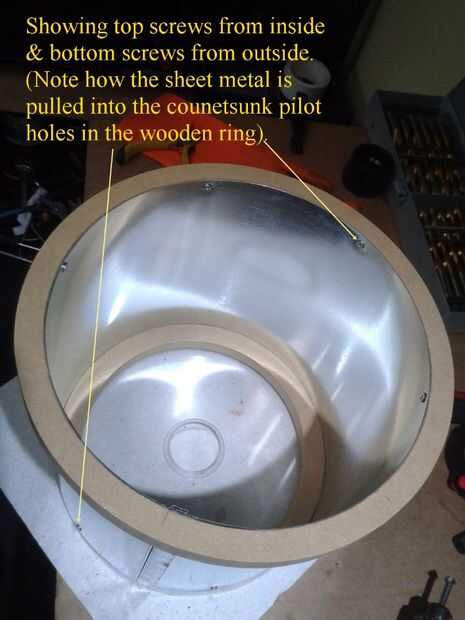

Habiendo hecho esto, quitar la chapa metálica y colóquela sobre la superficie plana un taladro los orificios 12 menos que el diámetro de la cabeza de tornillo máxima. Esto actuará como un 'avellanado' para el metal fino. Cuando el metal envuelve nuevamente los anillos superior e inferior, los tornillos se 'mellar' la chapa en los agujeros avellanados en la madera.

(Una foto ilustra estos tamaños)

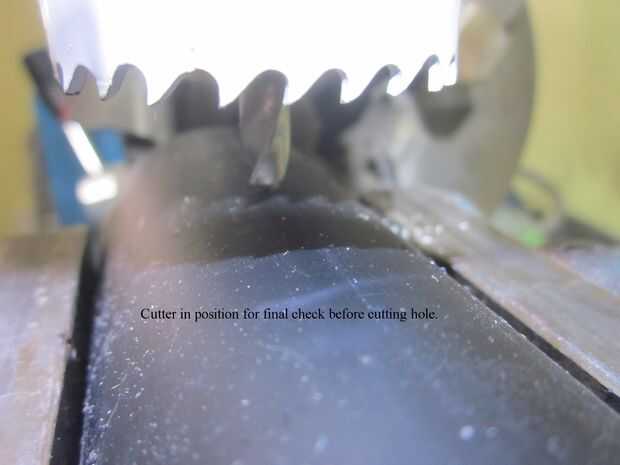

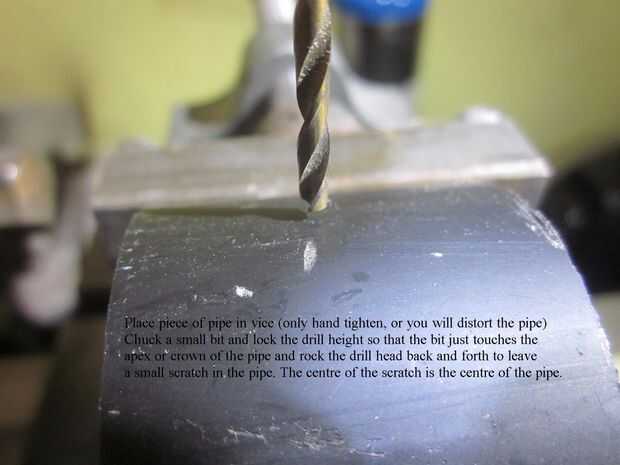

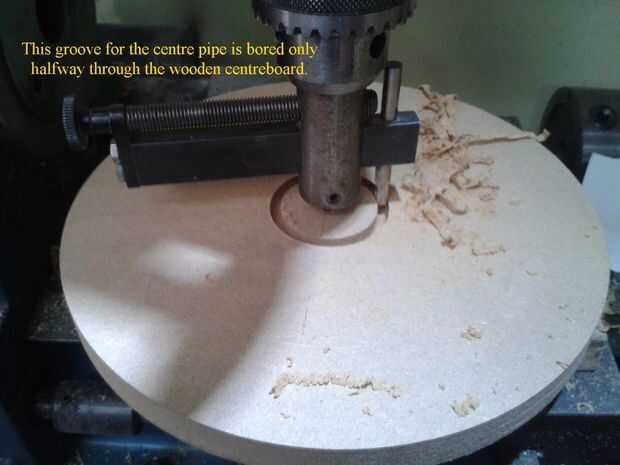

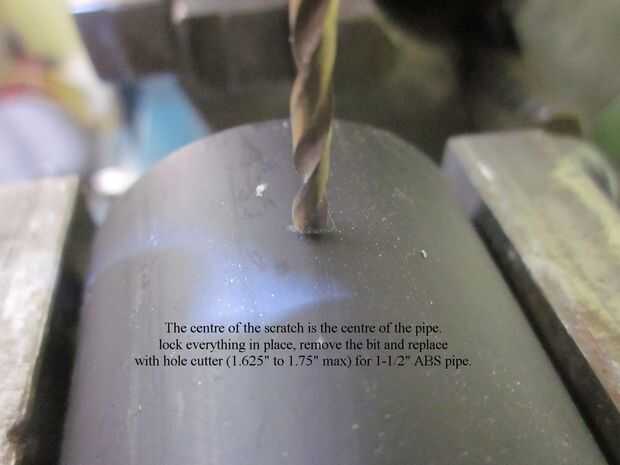

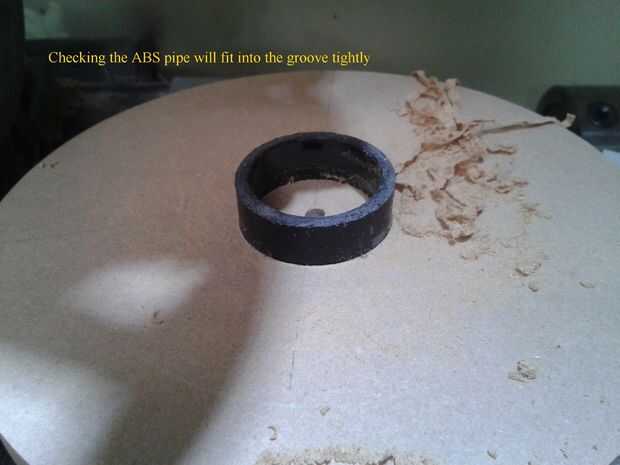

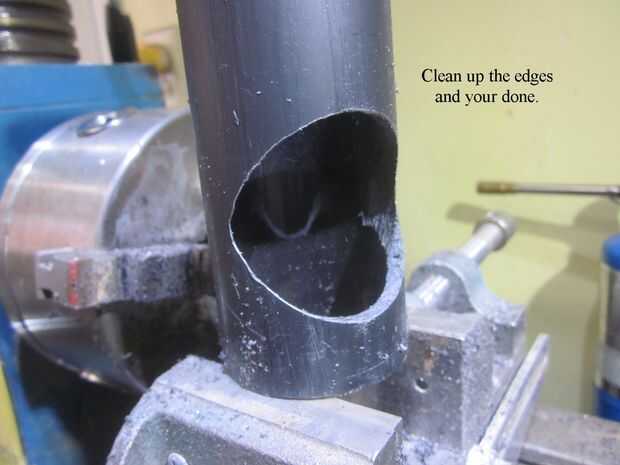

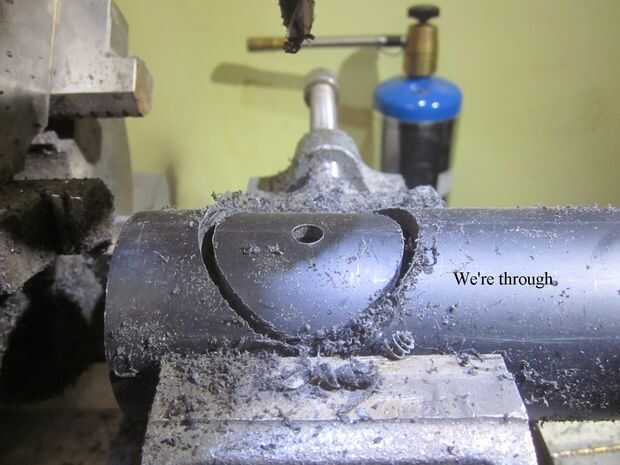

El tubo del centro que evacua el aire de la cámara también es compatible con el interior del bafle. Un agujero debe ser cortado en esta pipa cerca de donde está pegado a la placa deflectora. Fotos muestran cómo lo hice.
