Termómetro al aire libre de LED (4 / 11 paso)

Paso 4: La electrónica

Como se indica en la primera página no pretendo decir que cualquier formación en electrónica, por lo que no puedo decir que se trata de la mejor manera de hacer la electrónica. La electrónica está más o menos a un montón de MOSFETs y un Atmega328.

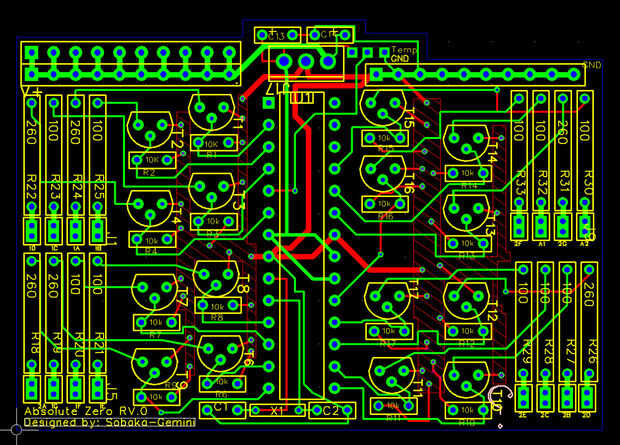

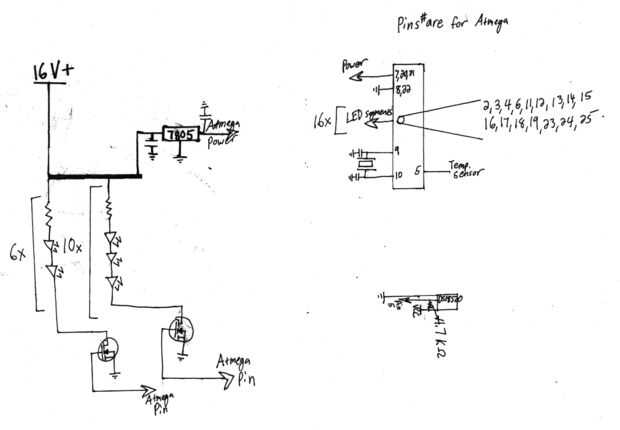

En el circuito, el Atmega lee la temperatura del sensor. Después de él decide como cambiar los segmentos para crear los números vistos. En esencia el resto de la Junta de circuito proporciona 5V para el Atmega, un banco de MOSFETs para permitir que el Atmega a los LEDs de alta corriente.

También hay resistencias para que los MOSFETs están en el estado correcto basado en la salida del Atmega. Por último, las resistencias más grandes están allí para garantizar la cantidad correcta de corriente y voltaje son los LEDs.

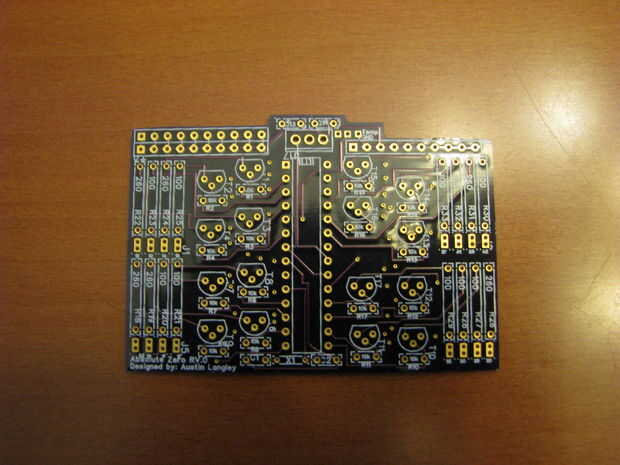

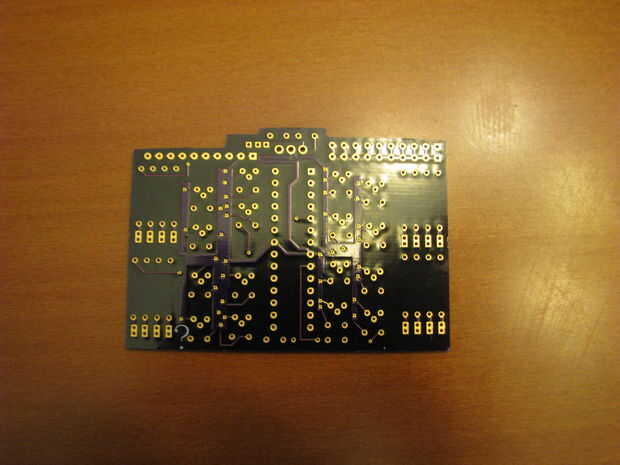

Nota: Después de recibir los PCB noté mis agujeros perforados para los MOSFETs eran un poco pequeñas. Los MOSFETs en forma, pero con cierta dificultad. Todavía no han corregido el problema, pero piensa en algún momento pronto. Si la gente quiere mucho gusto subir los archivos pero voy a esperar por ahora debido a este problema. También otro cambio quiero mi plato de la tierra cubrir toda la capa para ayudar a disipar el calor.
