Termómetro al aire libre de LED (1 / 11 paso)

Paso 1: materiales

Estas listas son tan amplios como podía conseguir. Hice el proyecto hace un tiempo y probado mi mejor recordar todas las partes que yo había utilizado.

Recinto:
-Madera contrachapada de 1/4" o 1/4 en tableros o madera contrachapada; suficiente para cortar el de y caras circulares de
-1 tablero grueso; unos pies para hacer los lados
-Diferentes pinturas (Mix a su contenido de corazones)
-Calafatear silicon para sellar los huecos en el recinto
-Algunos tornillos para unir las dos caras

Electrónica:

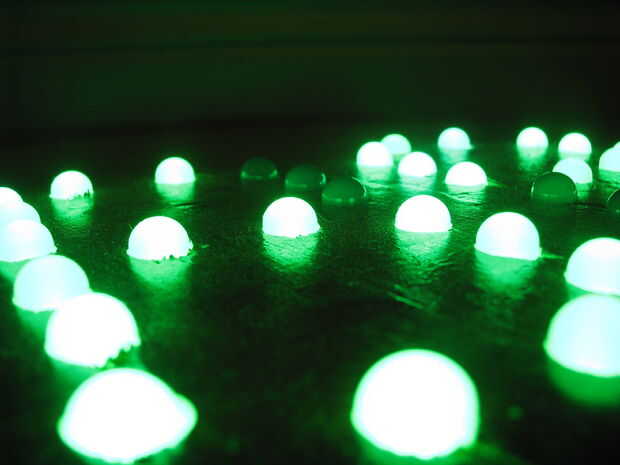

-42 x 10 mm LEDs (sugiero conseguir al menos 50 en cualquier caso tienen defectos)
-AtMega328 o Arduino (circuito de Arduino puede variar un poco)
-Usando un AtMega328 requerirá un cristal de 16 Mhz y condensadores
-Fuente de alimentación (voltaje debe estar cerca de la caída de voltaje de 3 LEDs, que varía basado en el LED)
-Conector de alimentación barril (probablemente 2,1 mm o 2,5 mm mirar la fuente de alimentación para ver que se necesita)
-16 x 200mA MOSFETs (una vez más comprando 50 es sobre el precio del mismo y permite errores)
-Resistencias (dependiendo de los valores diferentes de LEDs será necesario)
-10 resistencias de k para hacer referencia a la puerta MOSFET a tierra asegurando el estado de salida adecuada a
-7805 regulador de 5V (para brindar alimentación de arduino)
-Varios condensadores para desvincular a bordo de alimentación fuente de alimentación principal y regulación
-Sensor de temperatura digital DS18B20, un cable
-Alambre, calibre 22 debería funcionar bien

Herramientas:
-Taladro y brocas
-Algún tipo de sierra, una sierra caladora o sierra de mano funciona bien
-Soldador
-Pistola de calafateo
-Cortador/pelador de cables
-Pincel

Herramientas opcionales:
-Manos terceros (ayuda con soldadura)
-Sierra de cinta (haría cortar los círculos más fácil)
