Estáis avisados.
Durante el verano una vez más estaba buscando un divertido proyecto, que podría aprender algo de (AKA lío hasta veinte veces y corregir mis errores y vuelva a intentarlo). Mientras caminaba fuera estaba ardiendo caliente, mi mejor conjetura era 451 grados Fahrenheit (sí que era una referencia) o para todo el mundo fuera de Estados Unidos 232,778 grados centígrados (la broma bastante no transferir así). De todos modos, ese día supe quería tuvo que conocer la temperatura todo el tiempo cuando estaba fuera. Por lo tanto, fui en línea y buscó termómetros exteriores. Como con mi escritorio ninguno de ellos era lo que quería y pensé que podría hacer uno yo mismo. Por lo tanto, comencé en el proyecto y. En total me tomó aproximadamente 3 meses (más de las cuales sólo se sentó allí) para construir mi termómetro. Al final estoy muy contento con los resultados. Hay algunas cosa me gustaría cambiar de si iba a hacerlo otra vez, que aparecerán en los diferentes pasos como son relevantes. Pero, al final tuve lo que me puse a hacer, y aún se veía bien. :)
Descargo de responsabilidad: no tengo ninguna educación formal en carpintería, electrónica o programación que estoy completamente uno mismo en las tres áreas. Así, no prometo que mi trabajo seguirá cualquier convenios de los tres. Y para cualquier persona leer mi programación, sé que es muy ineficiente y si alguien quiere escribir otro que estaría feliz de subir se le dará crédito a usted.
Seguridad Aviso legal: El uso de herramientas puede ser peligroso, por favor use el sentido común. Yo no puedo se hace responsable de cualquier daño debido al mal uso de herramientas. Esto incluye lesiones a los animales que pueden estar cerca de su espacio de trabajo.
Respuestas para el hacer aprender concurso juvenil
¿Lo que?

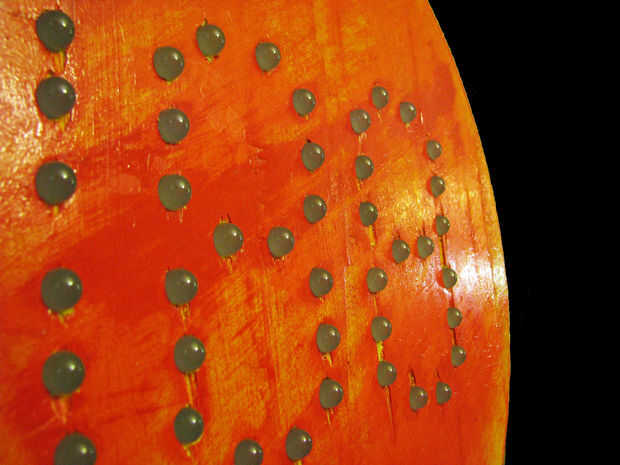

Hice un termómetro digital de LED al aire libre. El termómetro compone de un AtMega328P que analiza el sensor de temperatura digital de un cable, que es luego mostrado usando un custom 2.1 segmento siete pantallas (dos dígitos completos y un uno) de LEDs de 10mm. Cada uno controlado por un MOSFET montados sobre un PCB personalizado. Además de la electrónica, también produje un recinto de madera adecuado de múltiples tablas de álamo y chapas de madera. Por último, utilicé el IDE de Arduino a escribir código para el AtMega328, luego subí la. Archivo HEX creado por Arduino al chip con un ISP. Si quieres leer más de la razón para el proyecto el primer párrafo ofrece un relato dramatizado de mi elección para hacer el termómetro.
¿Cómo lo hiciste?
Después de buscar en la web tratando de encontrar un termómetro al aire libre, que me ha gustado mucho se me ocurrió vacío. Así que decidí construir uno por mi cuenta. (A la vista trasera habría ayudado a conseguir a alguien que sabía lo que estaban haciendo para ayudar a). Empecé tuve un plan conjunto para llevar un corte circular susan perezosa de mesa y ruta por la parte trasera. Así no trabajo que describe gran parte del proyecto. Planeo para un cierto camino, pero muchas veces tuve que rewire/navaja/reflash para finalmente obtener un termómetro de trabajo. Más de detalle está disponible en el tercer y quinto paso.
¿Dónde lo hizo?
Hice todo el trabajo importante sobre el proyecto en mi casa. La madera estaba con mis limitadas herramientas en el garaje, la soldadura estaba en la mesa de la cocina hasta que mi madre me arrancó. Mientras que todo el trabajo real fue el país, gran parte del deign se encendió en la escuela cuando tenía tiempo libre en las clases o estaba simplemente aburrido I esbozar el circuito rediseñado o pensar una mejor manera de construir el recinto.
¿Qué aprendiste?
El mayor reto para mí fue diseñar y construir un circuito que podría conducir a múltiples segmentos de LEDs que requieren una corriente más alta y un poder que podría proporcionar el AtMega por canal. La mayor sorpresa para mí fue lo bien vino realmente juntos al final. Tenía algunos lo que espera terminarlo a mitad de camino y luego abandonar después de conseguir una parte a trabajar, pero finalmente conseguí todas las piezas trabajan juntos. Después fue todo dicho y hecho la mayor parte de la construcción fue el PCB que diseñé, después de soldar el circuito entero en proto-board que decidí diseñar y han fabricado un PCB que creo que resultó muy bien. Si tuviera que hacerlo otra vez probablemente pasaría un poco más de tiempo en el recinto porque tengo algunas ideas sobre cómo mejorar su funcionamiento y rendimiento.
Más información se extiende a través del instructivo que responde a las preguntas. Estas respuestas son sólo un resumen de la información.
