Paso 5: Conectar el relé a la corriente alterna
Encontrar la hoja de datos para su transmisión y localice los pernos del contacto que son normalmente abierto y se cierran cuando la bobina se energiza. Si utiliza un zócalo de relé, encontrar los terminales que se asignan a los pasadores. No son polarizadas por lo que no importa cómo se conecta la alimentación de la cuerda.

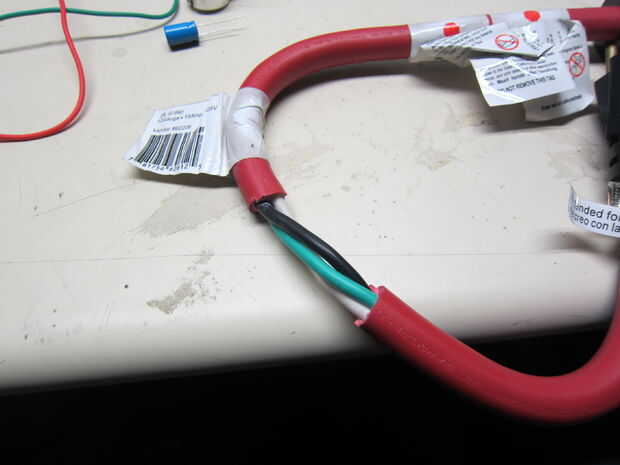

Luego, cerca de 6 pulgadas desde el extremo de enchufe, abra suavemente el blindaje externo de la extensión de uso pesado con un cuchillo de utilidad o hobby de maquinilla de afeitar-agudo. teniendo cuidado de no cortar en el apantallado interior. Es mejor hacerlo despacio y deliberadamente. Si cortar en los alambres internos, usted tendrá que tirar el cable porque no será seguro usar! Cuidadosamente la tira a unos 2 o 3 pulgadas del exterior blindaje, dependiendo de la cantidad libre de alambre que necesita para conectarlo a los terminales de tornillo de zócalo de relé.

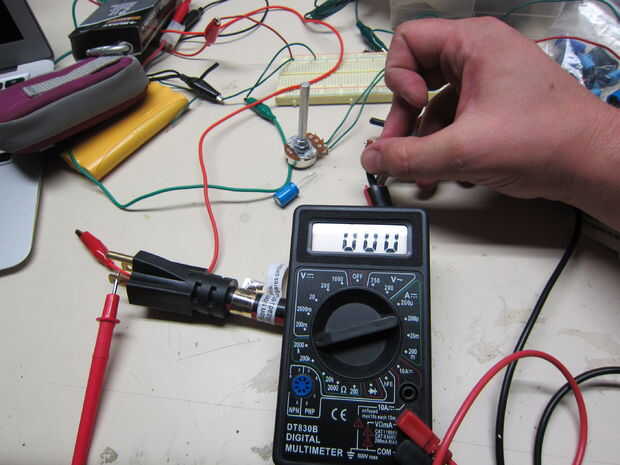

Los tres alambres dentro del cable de extensión probablemente será verde, blanco y negro para tierra, neutro y caliente respectivamente. Usted sólo corte negra. Cortar con el cortador de alambre en el centro y tira lejos suficiente blindaje para fije en el terminal de tornillo con ningún cable desnudo sobresale (Recuerde que se trata de alambre de alto voltaje, y definitivamente no quieres cortocircuito cualquier cosa!). Ahora desea asegurarse absolutamente de que el cable negro es el hilo. Utilice el multímetro en modo de resistencia para medir la resistencia a la clavija. Debería ver que el alambre que sólo va a uno de los dientes de la hoja, no la pata de la tierra. No importa cuál, pero si va a la patilla de toma de tierra, su servidor no funcionará y la Asamblea será sin conexión a tierra.

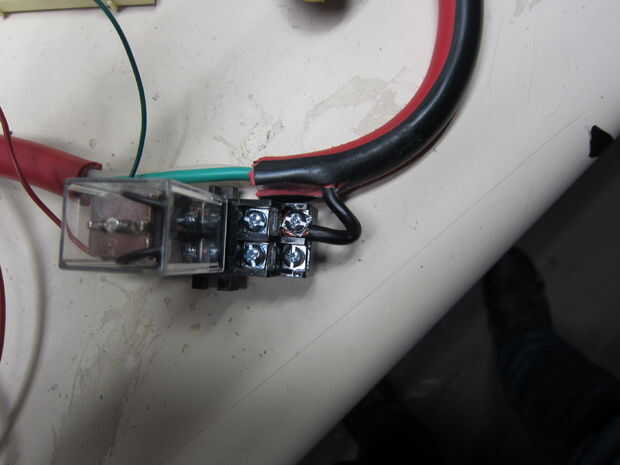

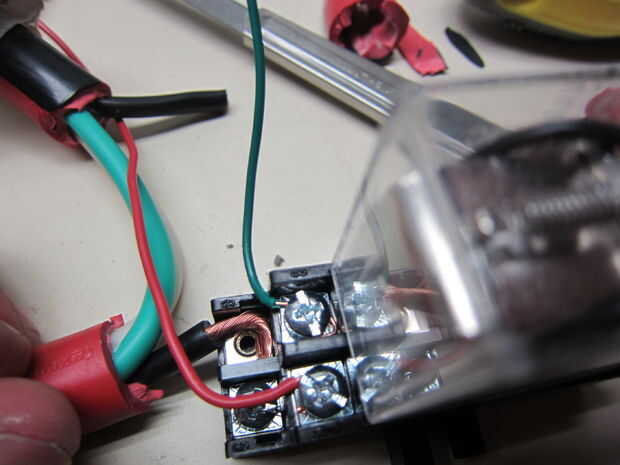

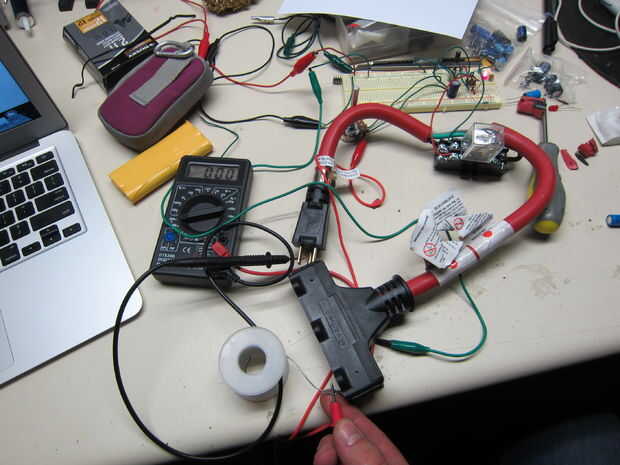

Tornillo de cada lado del hilo en los terminales de los puntos de contacto normalmente abierto en el relé y hacer una prueba final - con un multímetro en modo de resistencia en el cable de AC de la hoja caliente del enchufe a la toma de caliente en el recipiente, asegúrese de que cuando el dispositivo está apagado, no hay ninguna continuidad. Encender y activar el dispositivo y asegurarse de que no hay ninguna resistencia cuando el relé se energiza. Luego asegúrese de que no exista ninguna continuidad otra vez apaga el relé. Probar esto unas cuantas veces para asegurarse de que él acciona confiablemente y también probar el temporizador con el potenciómetro en la resistencia máxima.
El siguiente paso es asegurar que el dispositivo está conectado con seguridad.
