Paso 3: Construir el circuito 555 temporizador

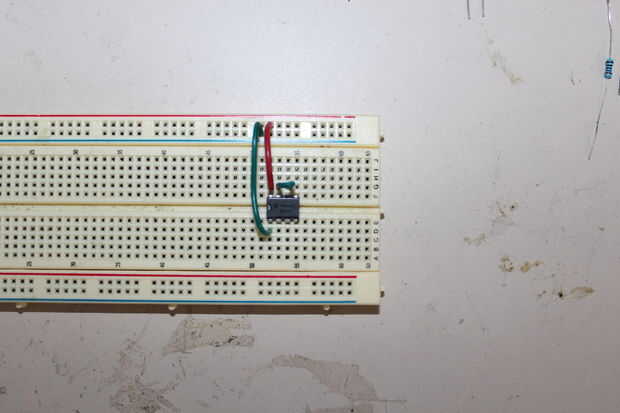

Salir de tu protoboard y prepárate para alambre para arriba! Instalar el chip 555 en el centro de la placa con el círculo o el revestimiento de sangría izquierda. Señala el lado del chip que tiene el pin 1. Instale los cables de puente. Uno entre pin 6 y 7, conecte su + V del carril al pin 8 y pin 1 en el riel del suelo.
Instale el 10K de "enderezamiento" de los pines 2 y 4 a + V. Ésos son respectivamente los pines "activar" y "reset" y si se dejan flotando (sin) el chip no sabrá cuándo activar o reiniciar, por lo que necesitan para ajustarse a la lógica positiva nivel con una pequeña corriente - usan resistores de 10K. Recuerde que las resistencias de 10K son marrón, negro.
Instale el 0.01uF condensador entre el pin 4 y tierra. Es como atar el pin de control a tierra a través del condensador pero permite una pequeña cantidad de capacitancia para amortiguar cualquier demanda eléctrica dentro del chip.

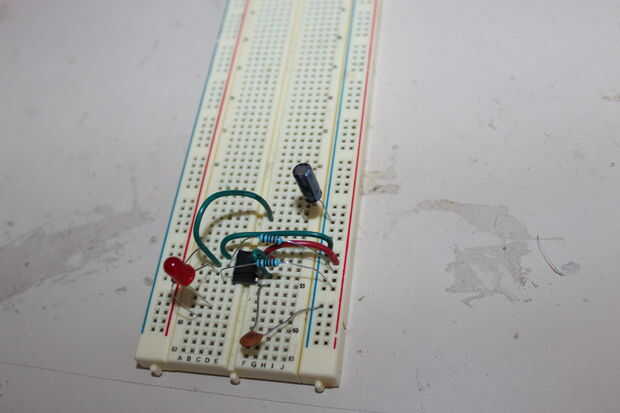

Instalar el LED con la pierna más larga hacia el pin 3 y un resistor limitador de corriente (estoy usando 270 ohmios) entre el otro LED pin y tierra.
Conecte el 0.1uF condensador a tierra (Asegúrese de orientar el lado negativo del condensador a masa si usas un electrolítico) y conecte el lado positivo al pin 2
Instalar el pulsador entre el lado positivo de la 0.1uF condensador y el suelo. Si estás usando un interruptor de 3 terminales, asegúrese de que utilizar los 2 terminales que están desconectados (abierto) cuando el botón no es presionado y conectado (cerrado) cuando se presiona el botón. Utilice el multímetro en modo de continuidad si no estás seguro.
Ya que esto ya es "tirado" por la resistencia de ohmio de 10 K a + V, el pulsador se corta ese pin a tierra con menos resistencia y hale el pasador de baja. El capacitor y el interruptor en paralelo disparará el circuito de encendido (porque el condensador será cerca de tierra en poder y tomar suficiente tiempo para cargar que se activará el 555) y el botón le permitirá volver a encender sus cosas después de que esté apagada.

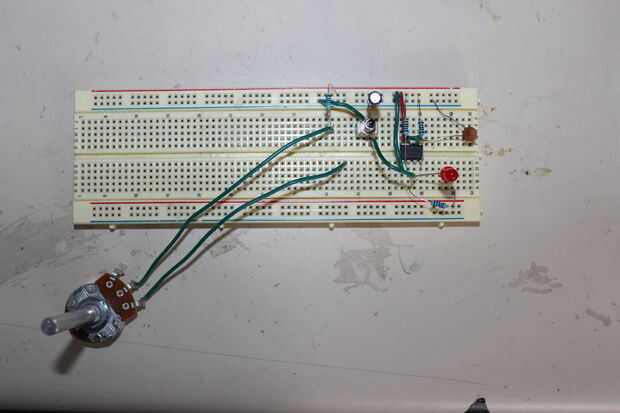

Ahora estás listo para enganchar encima de su medidas resistencias y condensador. El potenciómetro y resistencia (mi 1M ohm y 47Kohm) a + V se conectan en serie, no importa qué orden.

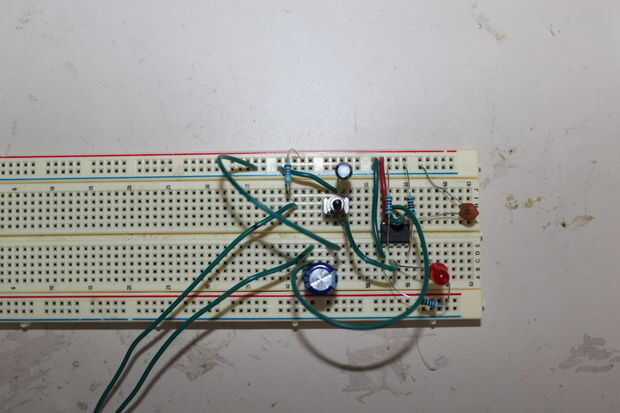

Luego conecte un cable entre el otro extremo de las resistencias a los pines 6 o 7 (ya que estos dos ya están conectados, sólo tienes que conectar a uno de ellos), luego conecte el lado positivo de su condensador grande ese mismo cable, y el lado negativo del condensador a tierra.
Ahora estás listo para probar tu circuito 555 temporizador! Compruebe el valor de la resistencia de su potenciómetro (y resistencia en línea) con un multímetro. Usted tendrá que quitar el pasador que lo conecta, V para el potenciómetro para obtener una lectura exacta, porque el resto de los 555 va a presentar menos resistencia y obtendrá un valor sesgado si prueba con + V al multímetro. Calcular cuánto desea probar para estableciendo el valor de resistencia según la T = 1,1 * R * C fórmula. Por ejemplo con una gorra de 1000uF, establecer que sobre 10kOhm para una 11-segunda prueba.

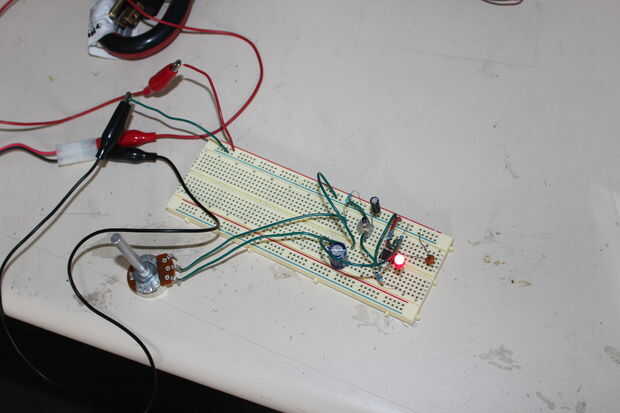

Después de ajustar la resistencia a un valor de prueba, vuelva a conectar el + V para el potenciómetro y enchufe el poder! Con suerte, su LED debe a y vienen después de cerca de 11 segundos. Retire y vuelva a colocar el power un par de veces para asegurarse de que desencadenantes del circuito confiablemente en encendido. Si desencadenar confiablemente, trate de usar un valor mayor del condensador entre el pin de trigger y la tierra y asegúrese de que el condensador esté orientado correctamente (con el - lado conectado a tierra).
Compruebe que el temporizador 555 no genera demasiado calor. Si se siente tibia o caliente al tacto, algo está mal. Primero Verifique y compruebe que todo está conectado correctamente. Si todo está conectado correctamente, el 555 puede soplarse y deberías probar uno diferente.
