Temporizador de protoboard 555 (1 / 10 paso)

Paso 1: La base

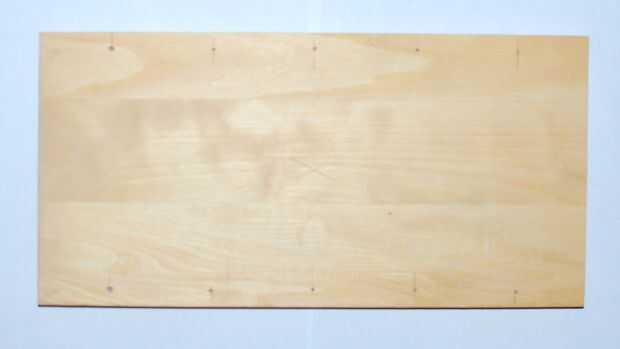

Hice mi base fuera un pedazo de chatarra madera 6.75 por 13.5 por.75 pulgadas de espesor.

Encontrar el centro de su base y trace una línea vertical.

Coloque uno de los tableros Perma-Proto vacíos así que la línea es visible a través de los orificios de montaje y centrado verticalmente y marque la ubicación de los agujeros.

Marque la ubicación de orificios de 2 1/2 pulgadas a la izquierda y derecha de los orificios, centrados verticalmente.

Marque la ubicación de agujeros 5 pulgadas a la izquierda y derecha de los orificios, centrados verticalmente.

Perfore un agujero de 1/16 de pulgada 1/2 pulgada profundo en cada uno de los diez lugares que marcó.
