Permítanme citar a Wikipedia ("555 temporizador de IC," Wikipedia: la enciclopedia libre, 21 de junio de 2015)
El temporizador 555 IC es un circuito integrado (chip) utilizado en una variedad de aplicaciones de oscilador, generación de pulso y temporizador. El 555 puede utilizarse para proporcionar retrasos de tiempo, como un oscilador y como un elemento de flip-flop. Derivados proporcionan hasta cuatro circuitos de distribución en un solo paquete.
Introducido en 1971 por americano compañía Signetics, el 555 está todavía en uso generalizado debido a su facilidad de uso, bajo precio y estabilidad. Ahora se hace por muchas compañías en la original bipolar y también en tipos CMOS de bajo consumo. A partir de 2003, se estimó que 1 billón de unidades se fabrica cada año.

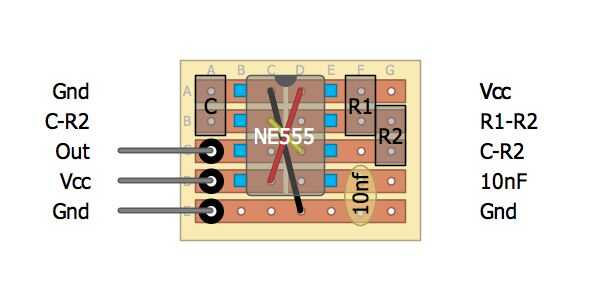

Este instructable le mostrará cómo hacer un módulo generador de mercancías de la Plaza de un 555 IC. Una onda cuadrada se define por su frecuencia y su ciclo de trabajo. La frecuencia es que el número de ciclos por unidad de tiempo y el ciclo de trabajo es la fracción de cada ciclo tomada el estado alto. Cambiando los componentes pasivos de este módulo, es posible ajustar las propiedades de la onda cuadrada generada. Este módulo tiene un espacio pequeño del SIP de 3 pines. La figura de diseño fue producida usando DIYLC.

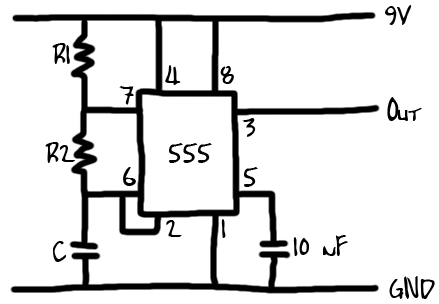

Se puede ver en el circuito de la figura que el 555 IC no produce una onda cuadrada de la caja pero requiere algunos componentes de cableado y pasivos (créditos de la imagen). Esto puede hacerse fácilmente en un protoboard, pero al final es ciertamente más agradable si se empaquetan en un módulo pequeño de 3 pines.
En este instructable, he utilizado los valores de R1 = R2 = 10 kΩ y C = 47 μF. Esto va a generar una onda cuadrada de 1,023 Hz (casi 1 ciclo s) con un ciclo de deber del 66,7% (2/3 del tiempo de ciclo será alta y 1/3 será bajo). Si usted quiere calcular los valores de una onda cuadrada diferentes, te recomiendo la siguiente calculadora en línea: 555 astable calculadora.
